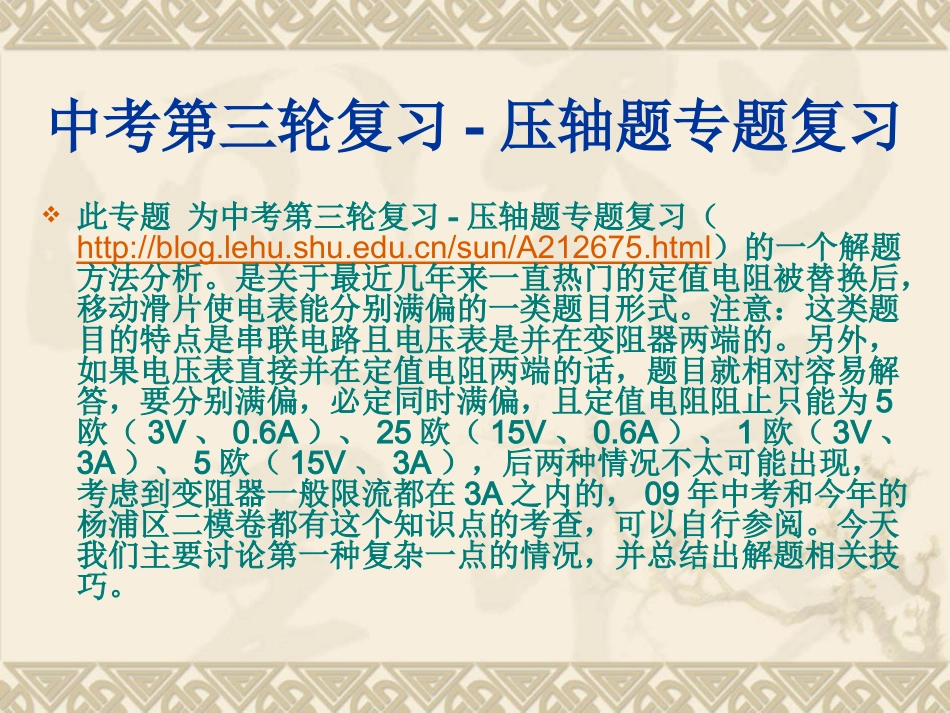

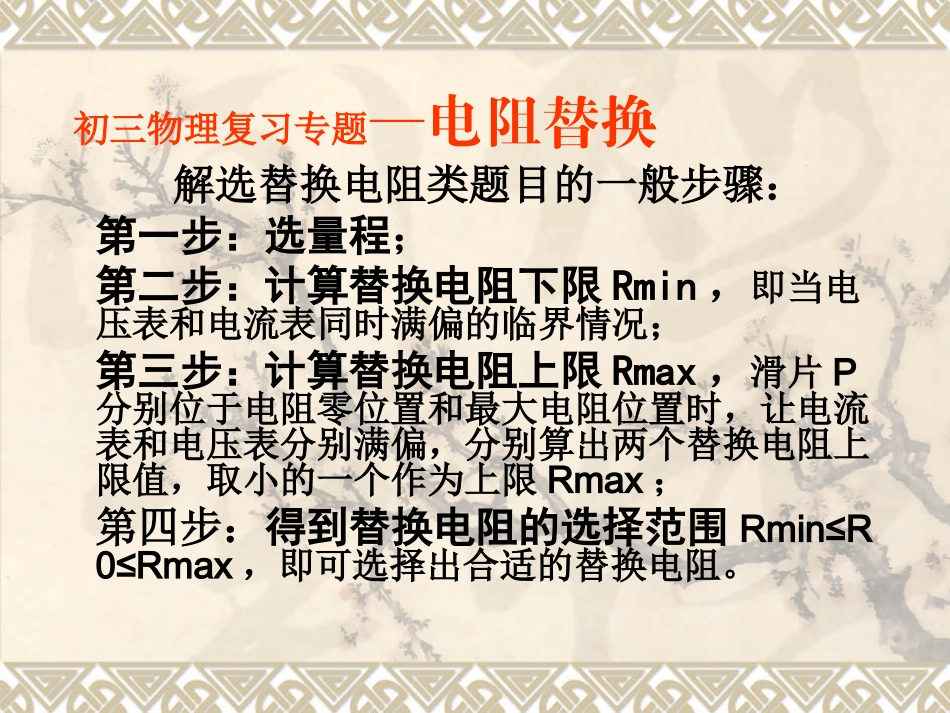

初三物理复习专题—电阻替换解选替换电阻类题目的一般步骤：第一步：选量程；第二步：计算替换电阻下限Rmin，即当电压表和电流表同时满偏的临界情况；第三步：计算替换电阻上限Rmax，滑片P分别位于电阻零位置和最大电阻位置时，让电流表和电压表分别满偏，分别算出两个替换电阻上限值，取小的一个作为上限Rmax；第四步：得到替换电阻的选择范围Rmin≤R0≤Rmax，即可选择出合适的替换电阻。中考第三轮复习-压轴题专题复习此专题为中考第三轮复习-压轴题专题复习（http://blog.lehu.shu.edu.cn/sun/A212675.html）的一个解题方法分析。是关于最近几年来一直热门的定值电阻被替换后，移动滑片使电表能分别满偏的一类题目形式。注意：这类题目的特点是串联电路且电压表是并在变阻器两端的。另外，如果电压表直接并在定值电阻两端的话，题目就相对容易解答，要分别满偏，必定同时满偏，且定值电阻阻止只能为5欧（3V、0.6A）、25欧（15V、0.6A）、1欧（3V、3A）、5欧（15V、3A），后两种情况不太可能出现，考虑到变阻器一般限流都在3A之内的，09年中考和今年的杨浦区二模卷都有这个知识点的考查，可以自行参阅。今天我们主要讨论第一种复杂一点的情况，并总结出解题相关技巧。第一步：选量程；第二步：解这类题目（电压表接在变阻器两端的串联电路）有一个通用技巧，它说要分别达到满刻度，我们就考虑一个特殊情况，先算一个临界电阻R0，使得用R0替换R1后，移动滑片P的过程中两表能同时满偏，在这种情况下变阻器是左右都不能再滑动的，所以是一个下限。考虑如果V：0-3V，A：0-0.6A，我们很容易算出来同时满偏的情况下，R0=(18V-3V)/0.6A=25欧，所以替换电阻值必须要大于25欧姆，这是一个下限，第三步：另外还要保证电路中最大电流能达到0.6A，最大电压能达到3V，也就是变阻器R2=0欧时电流表至少要超过0.6A，变阻器R2=50欧时电压表至少要超过3V，所以R0的上限就是：当R2=0时，R0=18V/0.6A=30欧；当R2=50欧时，R0=(18V-3V)/(3V/50Ω)=250Ω；综合起来R0不能超过30欧，第四步当R2=0时，R0=18V/0.6A=30欧；当R2=50欧时，R0=(18V-3V)/(3V/50Ω)=250Ω；综合起来R0不能超过30欧，我们就可以得到如果电压表用0-3V量程，电流表用0-0.6A量程的话，可替换电阻R0只能在25欧~30欧里选，题目给出的中没有合适的可选电阻，所以不能取小量程0-3V。相反如果是大量程V：0-15V，电流表0-0.6A，同理可算得5欧≤R0≤10欧（上限算出来一个是10欧，一个是30欧，取10欧）。选C电阻。
