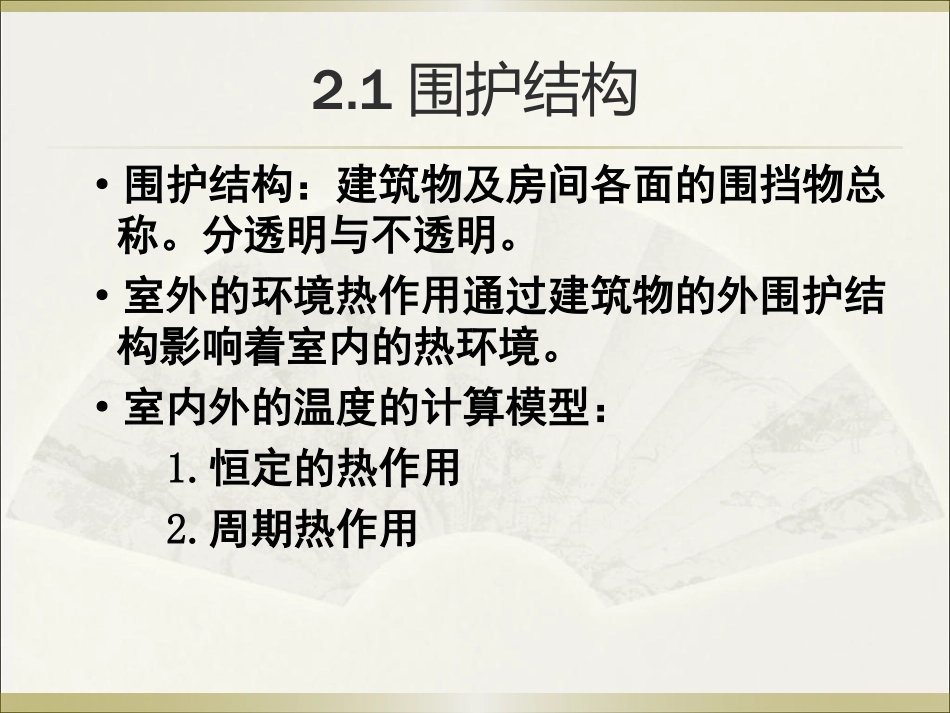

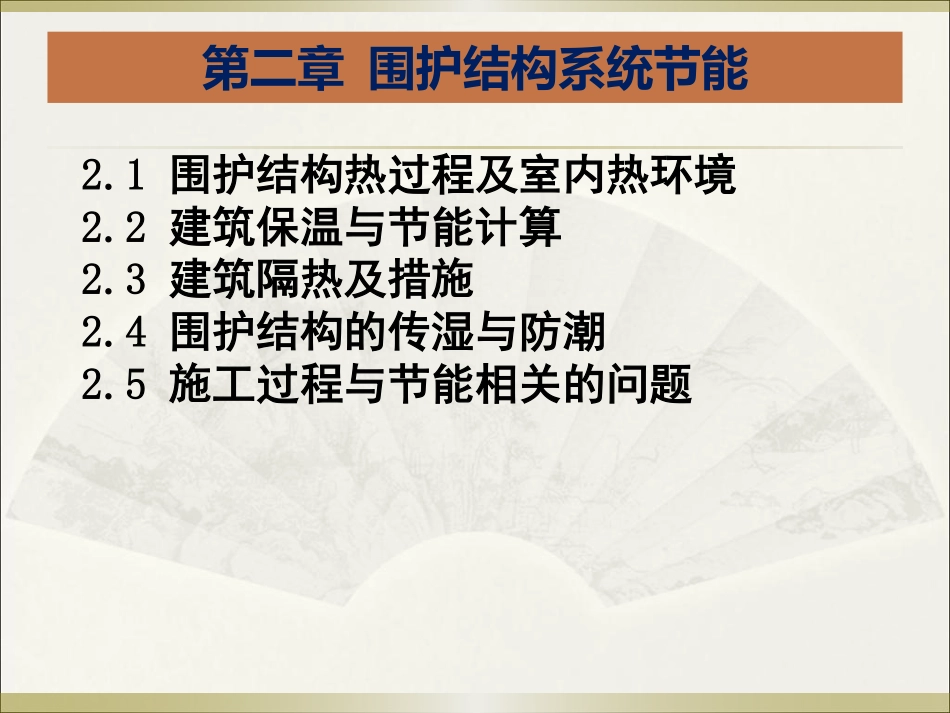

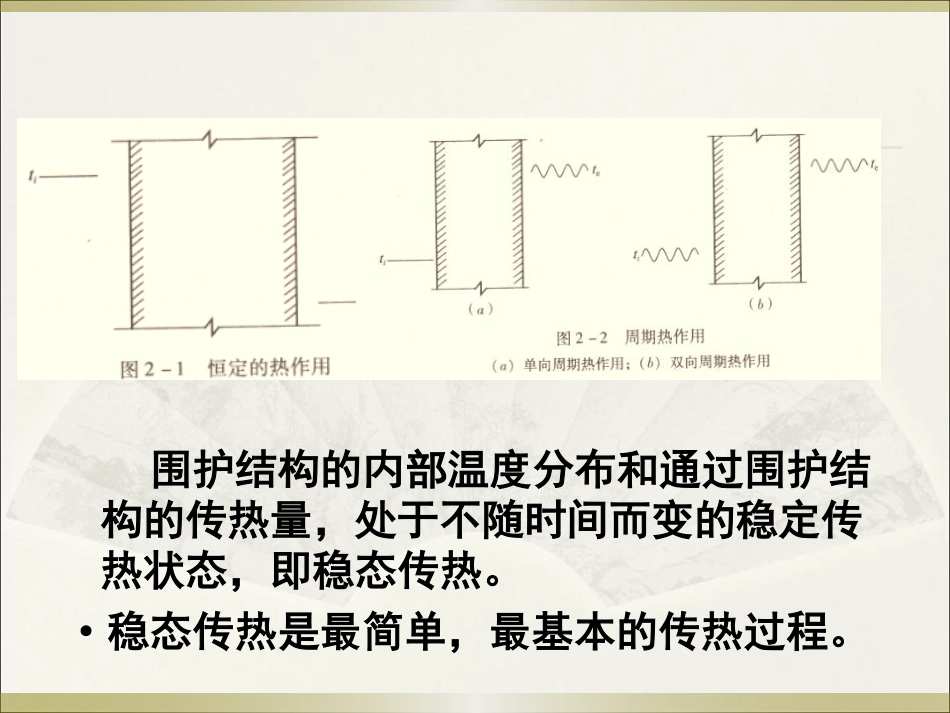

第二章围护结构系统节能2.1围护结构热过程及室内热环境2.2建筑保温与节能计算2.3建筑隔热及措施2.4围护结构的传湿与防潮2.5施工过程与节能相关的问题·围护结构：建筑物及房间各面的围挡物总称。分透明与不透明。·室外的环境热作用通过建筑物的外围护结构影响着室内的热环境。·室内外的温度的计算模型：1.恒定的热作用2.周期热作用2.1围护结构围护结构的内部温度分布和通过围护结构的传热量，处于不随时间而变的稳定传热状态，即稳态传热。·稳态传热是最简单，最基本的传热过程。平壁指墙壁，地板，平屋顶及曲率半径较大的穹顶，拱顶等结构。这类结构（宽度高度远大于厚度）中的传热，可视为一维传热。传热特征为：（1）壁内的热流强度处处相等，无蓄热。（2）同一材质的内部各界面温度分布呈直线关系。热工计算中，通过围护结构材料层的传热过程，按导热过程考虑。导热的过程与电流在回路中通过的情形相类似。即热流强度---电流温度差-—电压电阻-—热阻单层匀质平壁的稳定导热方程：其中为热量由平壁内表面到外表面过程的阻力，称为热阻。d-qeiddR由多层不同材料组成的平壁都叫做多层平壁多层平壁的稳定导热方程对于n层多层平壁的导热计算公式为：2）多层平壁的导热与热阻321ei332211eiRRR-ddd-qnjjR11ni-q1）内表面吸热：冬季室内气温高于内表面温度，内表面在对流换热与辐射换热的共同作用下得热：其中αi为内表面换热系数，辐射与对流作用的结果，取值为7.6～8.7平壁的稳定传热过程)(q))((qqqiiiiiiiriciricitt2）平壁材料层的导热：即多层壁导热的公式：321ei332211eiRRR-ddd-q3）外表面的散热：与内表面吸热相似，只是传热到室外的过程：其中αe为外表面换热系数，辐射与对流作用的结果，大小与围护结构材质，室外风速，环境辐射温度等因素有关。表2-3)(qeeeet在一维稳定传热过程中，应满足：联立以上三式可得：其中，K0叫做平壁的传热系数。意义为结构两侧1K温差，1h内通过1m2面积传递的热量。2.1.3平壁的稳定传热过程eiqqqq)t(11ttqei0eieitKd实际计算中空气间层的热阻Rag一般采用表的数据：封闭空气层的热阻目的：围护结构内部温度逐层计算的目的为判断是否结露，即是否表面温度低于室内露点温度。依据：稳定传热条件下，通过各部分平壁的热流量相等。（电流与串联电路）·在稳定传热条件下，各层材料的导热系数为定值时，每一材料层内的温度分布是一直线。平壁内部温度的计算·建筑耗热量：采暖期室外平均温度条件下，采暖建筑为保持室内计算温度，单位建筑面积在单位时间内消耗的，需要室内采暖设备供给的热量。W/m2·建筑物耗热量由两部分组成：1）通过围护结构的传热耗热量2）通过门窗缝隙的空气渗透（不包括内部得热）2.2建筑保温节能计算1）单位建筑面积通过围护结构的传热耗热量建筑物耗热量计算建筑物耗热量计算建筑物耗热量计算2）单位建筑面积的空气渗透耗热量建筑物耗热量计算3）建筑物耗热量指标计算TheEnding
