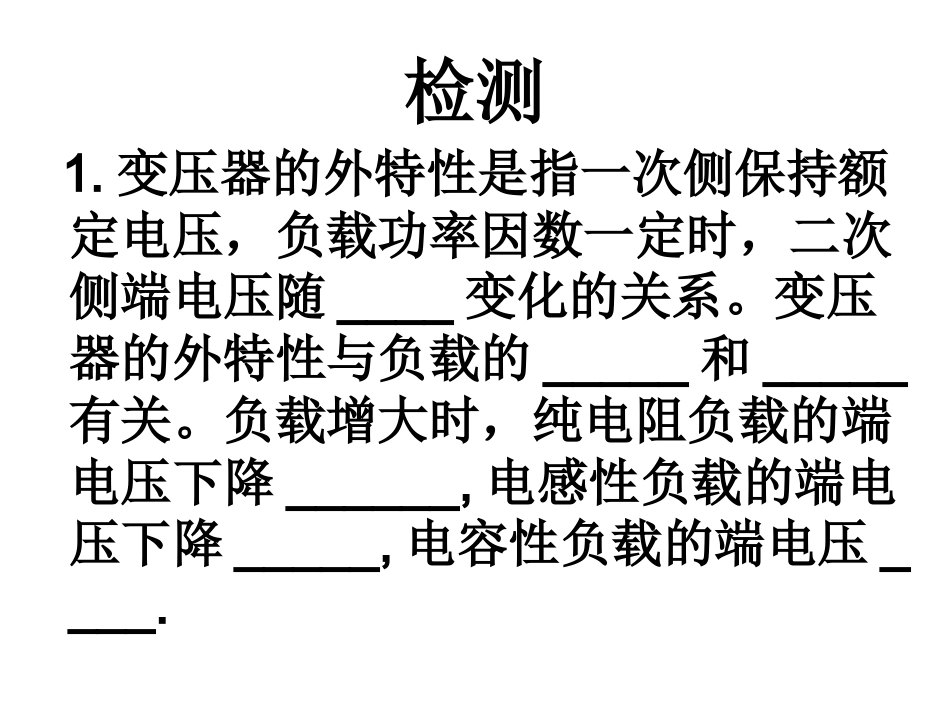

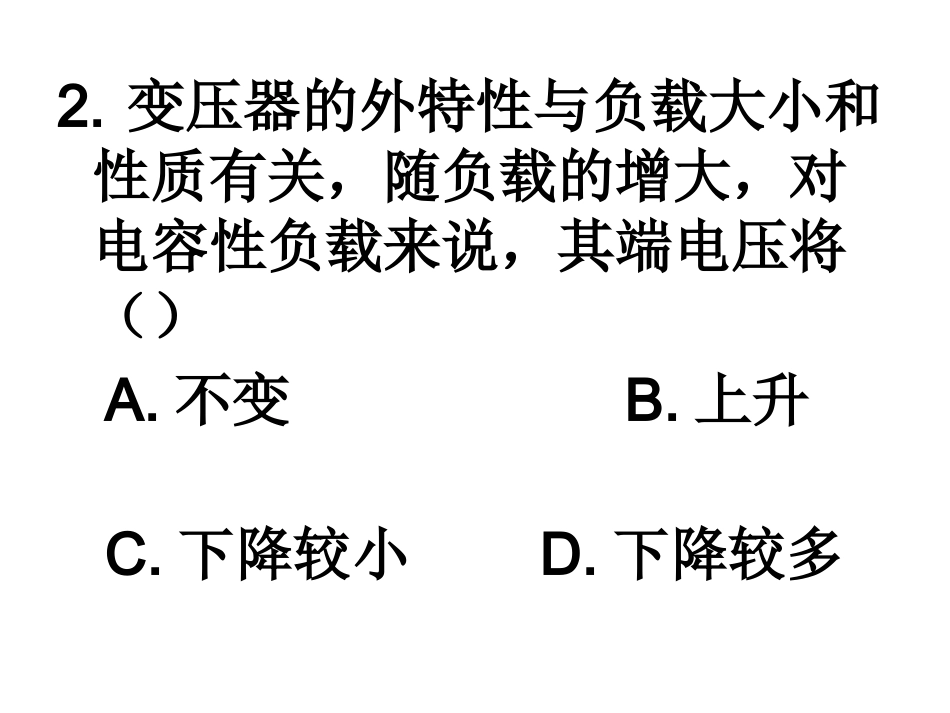

自学指导看课本P177—178,（10分钟）1.掌握电压变化率的求法。2.掌握输入功率、输出功率、功率损耗的求法，及三者之间的关系。3.会求变压器的效率。检测1.变压器的外特性是指一次侧保持额定电压，负载功率因数一定时，二次侧端电压随____变化的关系。变压器的外特性与负载的_____和_____有关。负载增大时，纯电阻负载的端电压下降______,电感性负载的端电压下降_____,电容性负载的端电压____.2.变压器的外特性与负载大小和性质有关，随负载的增大，对电容性负载来说，其端电压将（）A.不变B.上升C.下降较小D.下降较多3.变压器的损耗包括___和____.4.铜损耗PCU又称____,是_____产生的，其值与电流的平方成____5.铁损耗PFe又称_____,是铁心通过交变的磁通时产生的____和_____,其值与铁心中磁通量的最大值______.6.变压器的总损耗ΣP=____7.变压器的效率η是_______,计算公式_______,当_______时，设备的效率最高。当堂训练1.变压器的负载电流增加时，其铜损耗（）A.不变B.增大C.减小D.与负载无关2.变压器的效率是变化的，效率最高时是（）A.空载时B.额定负载时C.过载时D.铜损等于铁损时3.课本P195.4.(4)已知一单相变压器的一次侧电压U1=220V，一次侧匝数N1=1100匝，二次侧电流I2=2A，负载电阻上的功率为40W，求负载电阻R及二次侧匝数N2。1.变压器的工作原理依据_____.2.升压变压器的变压比K____.3.某信号源内阻内阻为32Ω，扬声器阻抗为8Ω，为实现阻抗匹配，应选择变压器的变压比为__.4.已知某单相变压器的一次绕组电压为3300V，二次绕组电压为220V，所带负载为一台220V、22KW的电炉。试求：变压器的变压比及二次电流。5.一台单相变压器，额定容量为SN=100KVA,额定电压U1N=10KV，U2N=0.4KV，输出阻抗=1.6Ω.试求：该变压器的变比，一次电流及输入阻抗。2Z如图，一台理想变压器，原线圈2200匝，副线圈440匝，并接一个100Ω的负载电阻若把原线圈接在220V交流电源上，则电压表示数为____V,电流表示数为_____A例2若上面接的是220V恒定电流电源电压表示数V,电流表示数A440.4400例3如图14-18所示是一个理想变压器,K为单刀双掷电键,P是滑动变阻器滑动触头,U1为加在原线圈两端的电压,I1为原线圈上的电流强度,则()A.保持U1及P的位置不变,K由a合在b时,I1将增大B.保持P的位置及U1不变,K由b合在a时,R消耗的功率减小C.保持U1不变,K合在a处,使P上滑I1将增大D.保持P的位置不变,K合在a时,若U1增大,I1将增大ABD5.变压器电压调整率的含义1.变压器的外特性在电源电压不变的情况下，变压器二次侧接入负载后，一、二次绕组都有电流通过，必然产生一、二次侧的内阻抗压降，从而使二次电压随负载的增减而变化。二次电压从随二次电流变化的特性曲线称为变压器的外特性。)(22IfU5.变压器电压调整率的含义2.电压调整率一般情况下，外特性曲线近似一条略向下倾斜的直线，且倾斜的程度与负载的功率因数有关，对于感性负载，功率因数愈低，下倾愈烈。从空载到满载（），二次电压变化的数值与空载电压的比值称为电压调整率，即电力变压器的电压调整率一般为2％～3％。NII22%100%2220NUUUU
