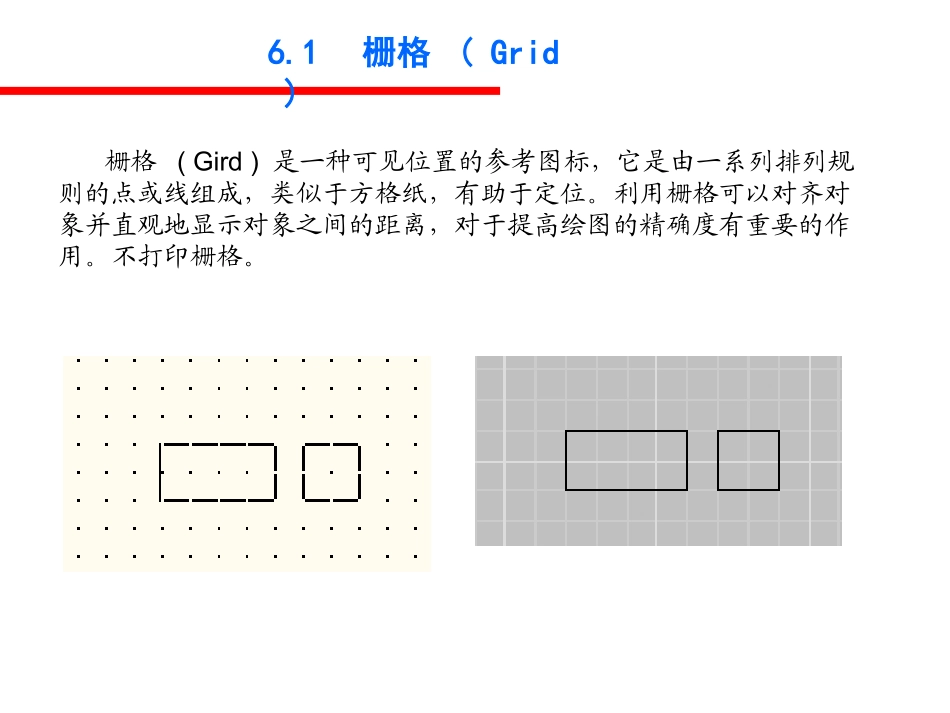

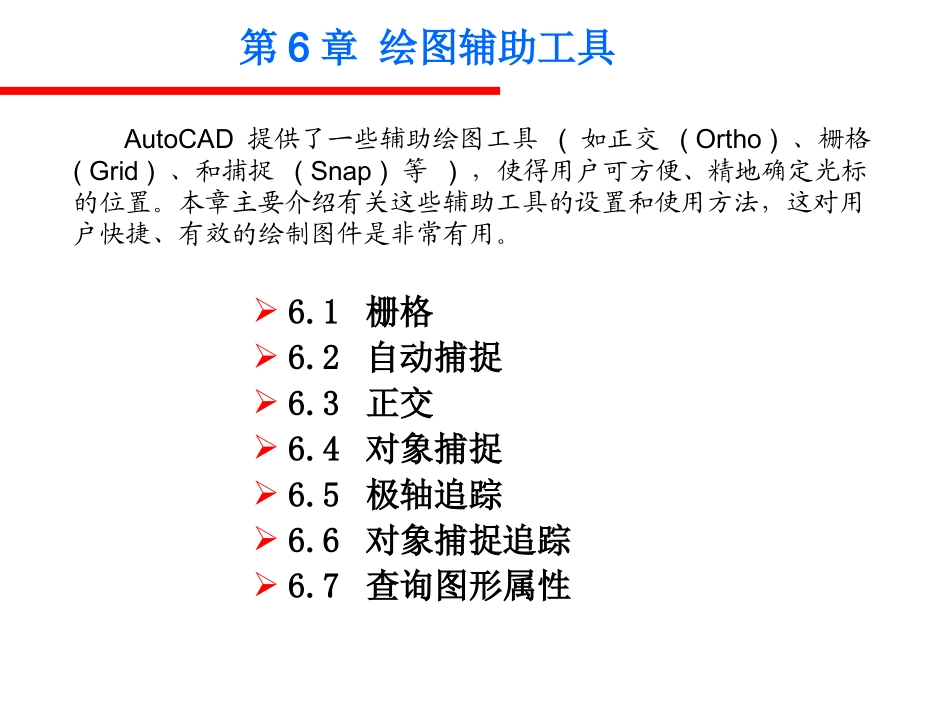

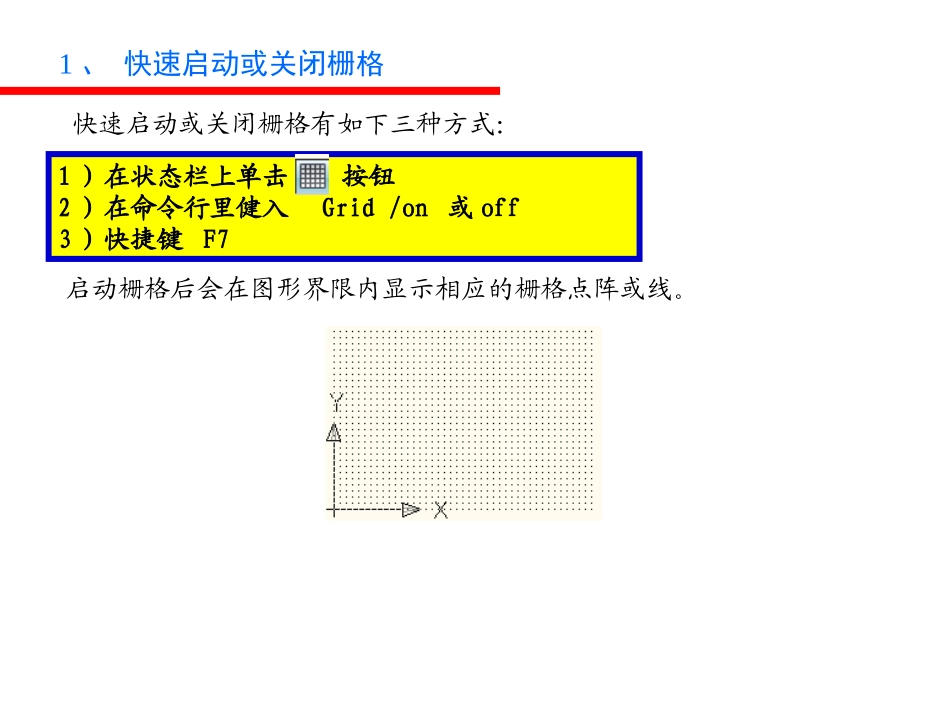

第6章绘图辅助工具6.1栅格6.2自动捕捉6.3正交6.4对象捕捉6.5极轴追踪6.6对象捕捉追踪6.7查询图形属性AutoCAD提供了一些辅助绘图工具(如正交(Ortho)、栅格(Grid)、和捕捉(Snap)等)，使得用户可方便、精地确定光标的位置。本章主要介绍有关这些辅助工具的设置和使用方法，这对用户快捷、有效的绘制图件是非常有用。6.1栅格(Grid)栅格(Gird)是一种可见位置的参考图标，它是由一系列排列规则的点或线组成，类似于方格纸，有助于定位。利用栅格可以对齐对象并直观地显示对象之间的距离，对于提高绘图的精确度有重要的作用。不打印栅格。1、快速启动或关闭栅格1）在状态栏上单击按钮2）在命令行里健入Grid/on或off3）快捷键F7快速启动或关闭栅格有如下三种方式：启动栅格后会在图形界限内显示相应的栅格点阵或线。(1)使用“Grid”命令进行栅格设置在命令行输入grid后，会有如下提示：指定栅格间距(X)或[开(ON)/关(OFF)/捕捉(S)/主(M)/自适应(D)/界限(L)/跟随(F)/纵横向间距(A)]<0.0000>:①指定栅格间距(X)：指定栅格之间的间距；②开(ON)/关(OFF)：打开或关闭栅格；③捕捉(S)：将栅格间距设置为捕捉(snap)间距；④主(M)：当栅格为线时，设置主栅格线之间的栅格数；⑤自适应(D)：有“是”和“否”两种状态，当为“是”时，栅格显示间距会随图形的缩放自动调整，当为“否”时，栅格间距始终为设定的间距；⑥界限(L)：设置是否在图形界限以外显示栅格；⑦跟随(F)：更改栅格平面以跟随动态UCS的XY平面；⑧纵横向间距(A)]：分别设置X和Y方向的栅格间距。默认点阵中点与点之间在x、y方向是等间距的，均为10，点与点之间显示的距离随图形的缩放而变化，可以使用“Grid”命令或在“草图设置”对话框内修改栅格的相关属性。2、设置栅格属性启动“草图设置”对话框的方法有：(2)使用“草图设置”对话框进行栅格设置①在命令行上键入dsettings或ddrmodes并回车确认；②菜单“工具/草图设置"；③将鼠标移到AutoCAD界面下方状态栏的“栅格”按钮上，点击右键，在弹出的快捷菜单中选择“设置”选项。打开"草图设置"对话框后，选择“捕捉与栅格”选项卡即可对栅格属性进行设置。6.2自动捕捉(Snap)自动捕捉功能用于设置一个鼠标移动的固定步长，使得在绘图区内的光标沿X和Y轴方向的移动量总是步长的整倍数，以提高绘图的精度和效率。1、快速启动或关闭自动捕捉快速启动或关闭自动捕捉有如下三种方式：1）在状态栏上单击按钮2）在命令行里健入snap/on或off3）快捷键F9启动自动捕捉后，光标只能以设定x、y方向上固定的步长移动。光标移动的步长或捕捉样式、类型可以使用snap命令或在“草图设置”对话框内设置，设置方法同栅格(grid).2、设置自动捕捉属性6.3正交方式(Ortho)在AutoCAD中，若要利用鼠标绘制较为精确的水平线或垂直线时，仅靠人眼判断是无法满足要求的，AutoCAD提供的正交方式(Ortho)绘图命令可利用鼠标绘制精确的水平和垂直线条。正交(Ortho)是一个开关命令，启动或关闭正交命令的方法有：1）在状态栏上单击按钮2）在命令行里健入ortho/on或off3）快捷键F8对象捕捉(Objectsnap)是一个十分有用的工具，它可以帮助用户精确地选择某些特定的点，即将十字光标线准确定位在已存在的实体特定点或特定位置上。例如，若要以屏幕上两条直线的交点为起始点绘制直线时，就要求能准确地把光标定位在这个交点上，仅靠视觉是很难做到的。若利用交点捕捉功能，只需把交点置于捕捉选择框内，甚至置于选择框附近，便可准确地定位在该交点上，从而保证绘图的精度。6.4对象捕捉AutoCAD所提供的对象捕捉功能，均是针对捕捉图中的控制点而言的。AutoCAD共有13种对象捕捉方式，1)端点捕捉2)中点捕捉3)圆心捕捉4)节点捕捉5)象限点捕捉6)交点捕捉7)插入点捕捉8)垂足捕捉9)切点捕捉10)最近点捕捉11)延伸交点捕捉12)平行捕捉13)延伸线捕捉常用的有7种,如图所示。下面分别介绍这13种对象捕捉方式。模式名称说明节点捕捉点、标注定义点、标注文字原点象限点捕捉圆(弧)、椭圆(弧)的象限点插入点捕捉块、文字、图形的插入点外观交点捕捉到不在同一平面上但在当前视图中看起来相交的两对象的外观交点平行捕捉某...
