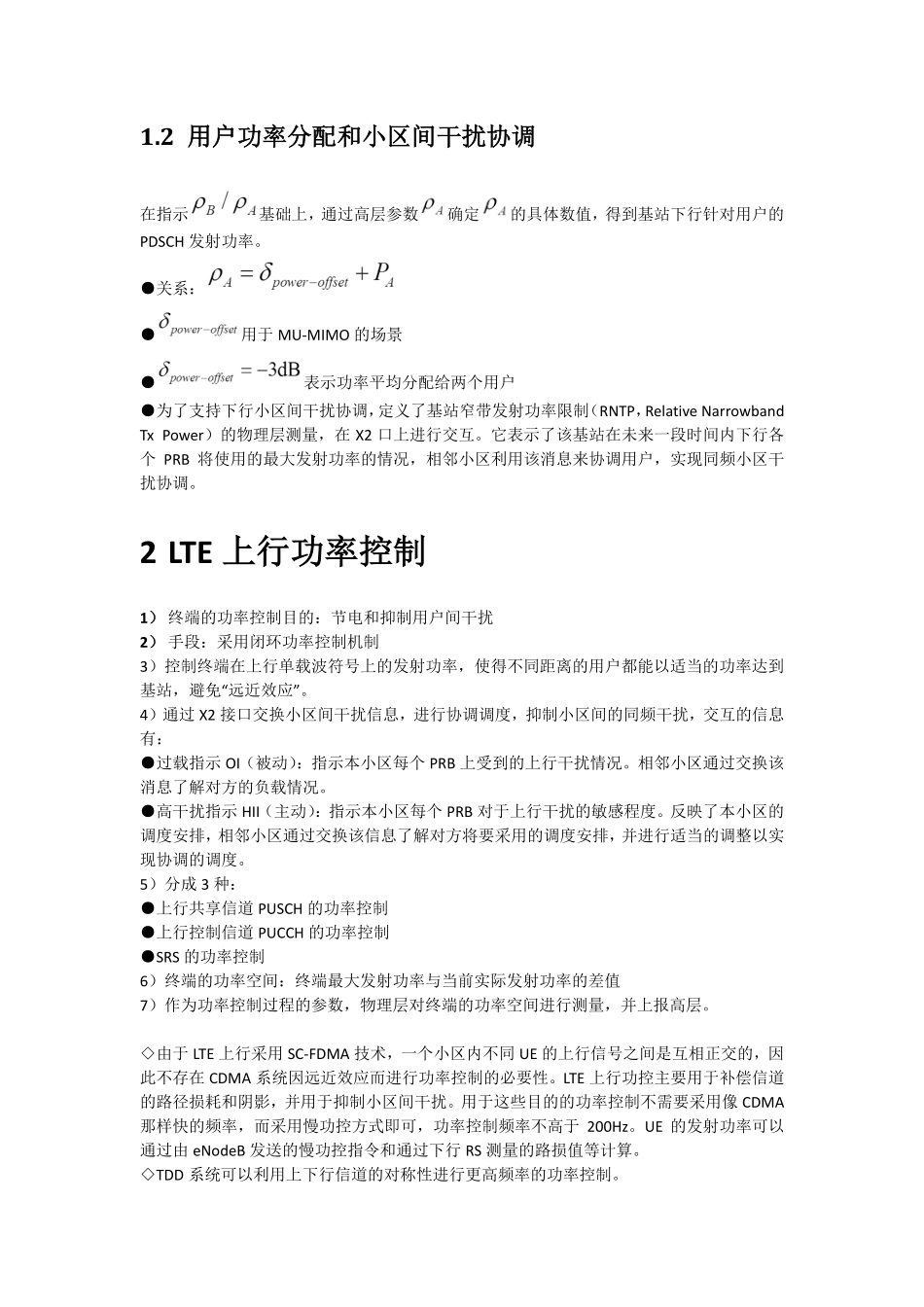

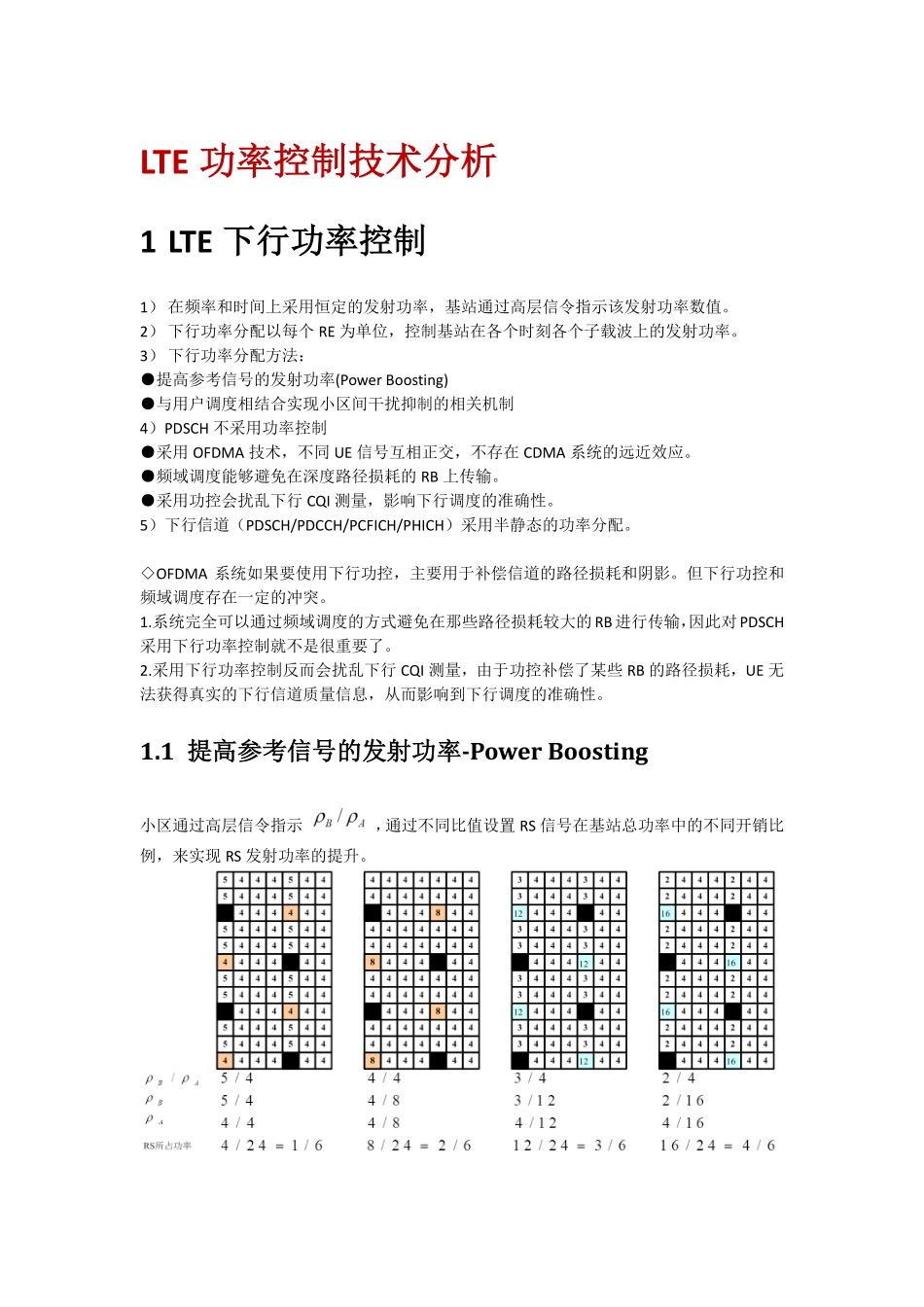

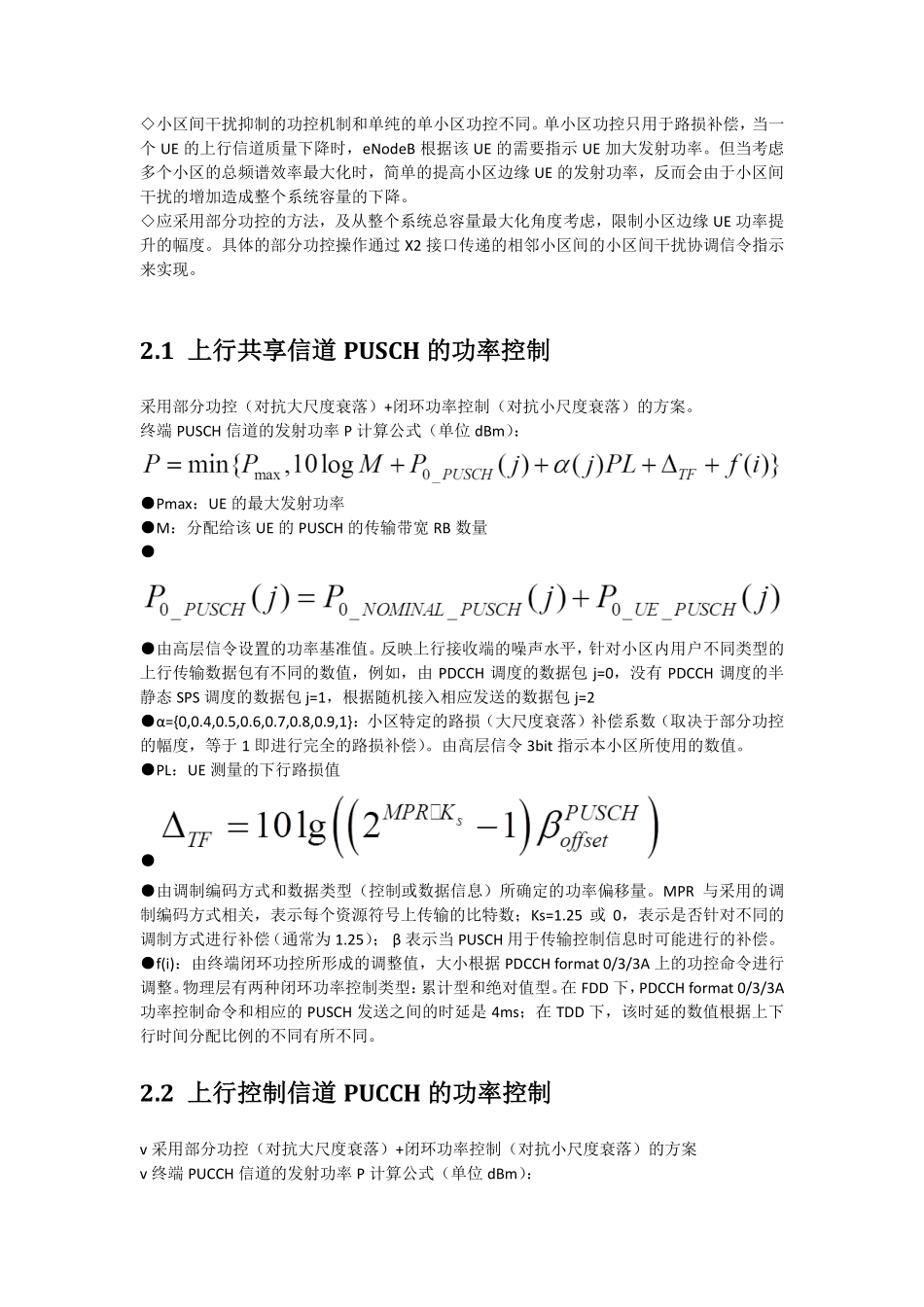

LTE功率控制技术分析1LTE下行功率控制1）在频率和时间上采用恒定的发射功率，基站通过高层信令指示该发射功率数值。2）下行功率分配以每个RE为单位，控制基站在各个时刻各个子载波上的发射功率。3）下行功率分配方法：●提高参考信号的发射功率(PowerBoosting)●与用户调度相结合实现小区间干扰抑制的相关机制4）PDSCH不采用功率控制●采用OFDMA技术，不同UE信号互相正交，不存在CDMA系统的远近效应。●频域调度能够避免在深度路径损耗的RB上传输。●采用功控会扰乱下行CQI测量，影响下行调度的准确性。5）下行信道（PDSCH/PDCCH/PCFICH/PHICH）采用半静态的功率分配。◇OFDMA系统如果要使用下行功控，主要用于补偿信道的路径损耗和阴影。但下行功控和频域调度存在一定的冲突。1.系统完全可以通过频域调度的方式避免在那些路径损耗较大的RB进行传输，因此对PDSCH采用下行功率控制就不是很重要了。2.采用下行功率控制反而会扰乱下行CQI测量，由于功控补偿了某些RB的路径损耗，UE无法获得真实的下行信道质量信息，从而影响到下行调度的准确性。1.1提高参考信号的发射功率-PowerBoosting小区通过高层信令指示，通过不同比值设置RS信号在基站总功率中的不同开销比例，来实现RS发射功率的提升。1.2用户功率分配和小区间干扰协调在指示基础上，通过高层参数确定的具体数值，得到基站下行针对用户的PDSCH发射功率。●关系：●用于MU-MIMO的场景●表示功率平均分配给两个用户●为了支持下行小区间干扰协调，定义了基站窄带发射功率限制（RNTP，RelativeNarrowbandTxPower）的物理层测量，在X2口上进行交互。它表示了该基站在未来一段时间内下行各个PRB将使用的最大发射功率的情况，相邻小区利用该消息来协调用户，实现同频小区干扰协调。2LTE上行功率控制1）终端的功率控制目的：节电和抑制用户间干扰2）手段：采用闭环功率控制机制3）控制终端在上行单载波符号上的发射功率，使得不同距离的用户都能以适当的功率达到基站，避免“远近效应”。4）通过X2接口交换小区间干扰信息，进行协调调度，抑制小区间的同频干扰，交互的信息有：●过载指示OI（被动）：指示本小区每个PRB上受到的上行干扰情况。相邻小区通过交换该消息了解对方的负载情况。●高干扰指示HII（主动）：指示本小区每个PRB对于上行干扰的敏感程度。反映了本小区的调度安排，相邻小区通过交换该信息了解对方将要采用的调度安排，并进行适当的调整以实现协调的调度。5）分成3种：●上行共享信道PUSCH的功率控制●上行控制信道PUCCH的功率控制●SRS的功率控制6）终端的功率空间：终端最大发射功率与当前实际发射功率的差值7）作为功率控制过程的参数，物理层对终端的功率空间进行测量，并上报高层。◇由于LTE上行采用SC-FDMA技术，一个小区内不同UE的上行信号之间是互相正交的，因此不存在CDMA系统因远近效应而进行功率控制的必要性。LTE上行功控主要用于补偿信道的路径损耗和阴影，并用于抑制小区间干扰。用于这些目的的功率控制不需要采用像CDMA那样快的频率，而采用慢功控方式即可，功率控制频率不高于200Hz。UE的发射功率可以通过由eNodeB发送的慢功控指令和通过下行RS测量的路损值等计算。◇TDD系统可以利用上下行信道的对称性进行更高频率的功率控制。◇小区间干扰抑制的功控机制和单纯的单小区功控不同。单小区功控只用于路损补偿，当一个UE的上行信道质量下降时，eNodeB根据该UE的需要指示UE加大发射功率。但当考虑多个小区的总频谱效率最大化时，简单的提高小区边缘UE的发射功率，反而会由于小区间干扰的增加造成整个系统容量的下降。◇应采用部分功控的方法，及从整个系统总容量最大化角度考虑，限制小区边缘UE功率提升的幅度。具体的部分功控操作通过X2接口传递的相邻小区间的小区间干扰协调信令指示来实现。2.1上行共享信道PUSCH的功率控制采用部分功控（对抗大尺度衰落）+闭环功率控制（对抗小尺度衰落）的方案。终端PUSCH信道的发射功率P计算公式（单位dBm）：●Pmax：UE的最大发射功率●M：分配给该UE的PUSCH的传输带宽RB数量●●由高层信令设置的功率基准值。反映上行接收端的噪声水平，针对小区内用户不同类型...
