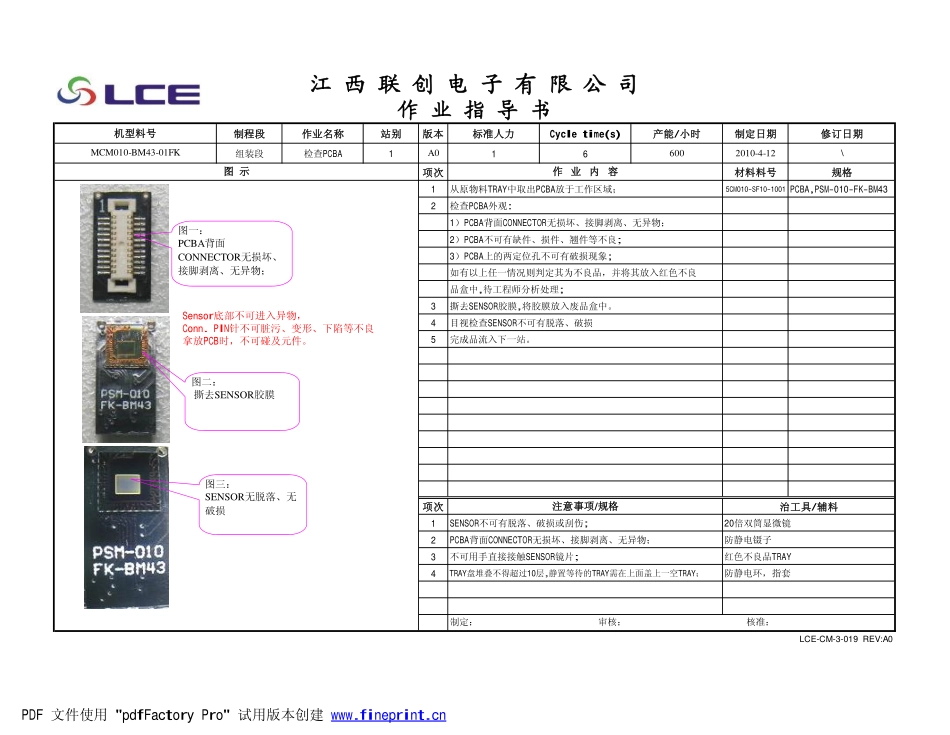

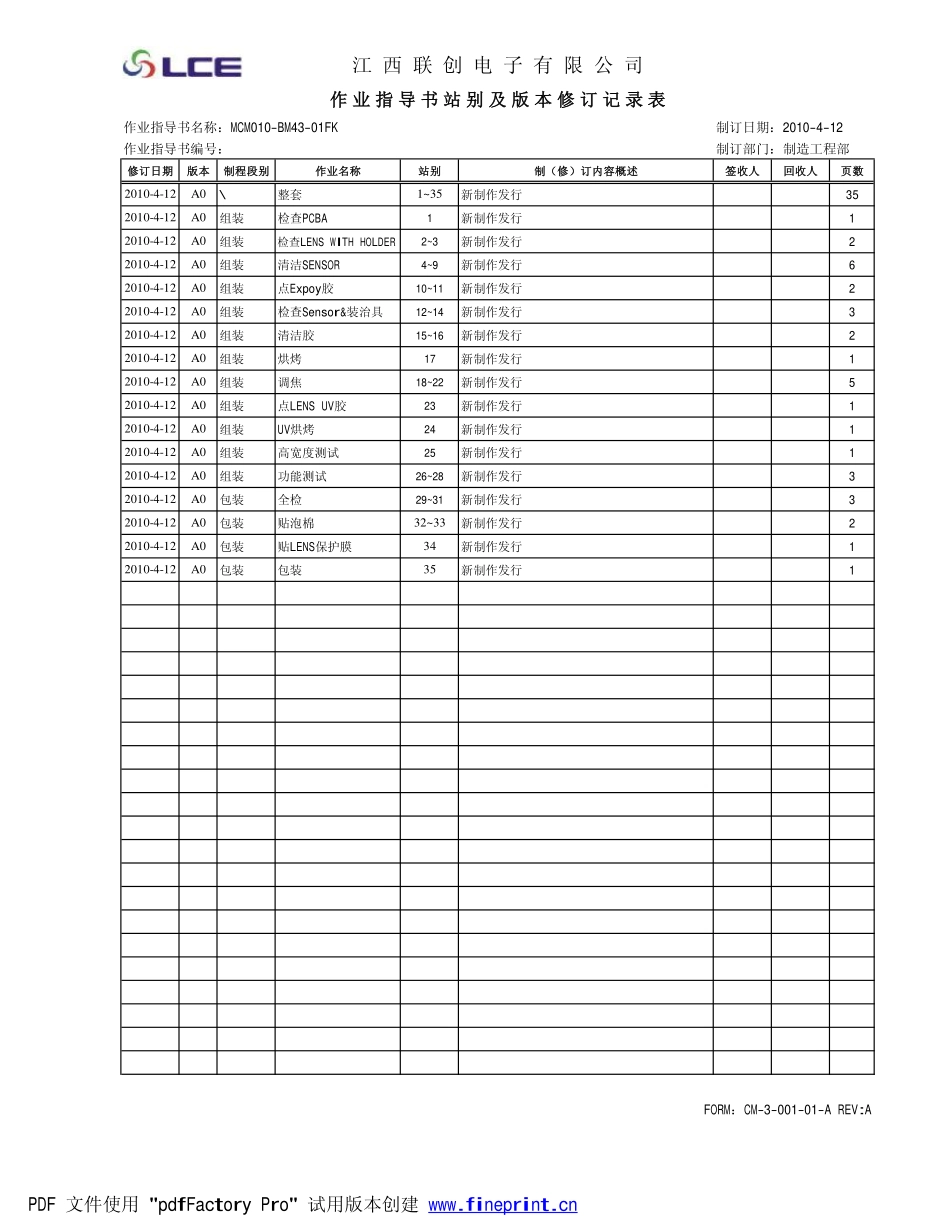

作业指导书名称：MCM010-BM43-01FK制订日期：2010-4-12作业指导书编号：制订部门：制造工程部修订日期版本制程段别作业名称站别制（修）订内容概述签收人回收人页数2010-4-12A0\整套1~35新制作发行352010-4-12A0组装检查PCBA1新制作发行12010-4-12A0组装检查LENSWITHHOLDER2~3新制作发行22010-4-12A0组装清洁SENSOR4~9新制作发行62010-4-12A0组装点Expoy胶10~11新制作发行22010-4-12A0组装检查Sensor&装治具12~14新制作发行32010-4-12A0组装清洁胶15~16新制作发行22010-4-12A0组装烘烤17新制作发行12010-4-12A0组装调焦18~22新制作发行52010-4-12A0组装点LENSUV胶23新制作发行12010-4-12A0组装UV烘烤24新制作发行12010-4-12A0组装高宽度测试25新制作发行12010-4-12A0组装功能测试26~28新制作发行32010-4-12A0包装全检29~31新制作发行32010-4-12A0包装贴泡棉32~33新制作发行22010-4-12A0包装贴LENS保护膜34新制作发行12010-4-12A0包装包装35新制作发行1作业指导书站别及版本修订记录表江西联创电子有限公司FORM：CM-3-001-01-AREV:APDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn制程段作业名称站别版本标准人力Cycletime(s)产能/小时制定日期修订日期组装段检查PCBA1A0166002010-4-12\项次材料料号规格1从原物料TRAY中取出PCBA放于工作区域；5CM010-SF10-1001PCBA,PSM-010-FK-BM432检查PCBA外观:1）PCBA背面CONNECTOR无损坏、接脚剥离、无异物；2）PCBA不可有缺件、损件、翘件等不良;3）PCBA上的两定位孔不可有破损现象;如有以上任一情况则判定其为不良品，并将其放入红色不良品盒中,待工程师分析处理;3撕去SENSOR胶膜,将胶膜放入废品盒中。4目视检查SENSOR不可有脱落、破损5完成品流入下一站。项次1SENSOR不可有脱落、破损或刮伤;20倍双筒显微镜2PCBA背面CONNECTOR无损坏、接脚剥离、无异物；防静电镊子3不可用手直接接触SENSOR镜片;红色不良品TRAY4TRAY盘堆叠不得超过10层,静置等待的TRAY需在上面盖上一空TRAY；防静电环，指套审核江西联创电子有限公司作业指导书图示LCE-CM-3-019REV:A0注意事项/规格制定：审核：核准：治工具/辅料作业内容机型料号MCM010-BM43-01FK图二：撕去SENSOR胶膜图一：PCBA背面CONNECTOR无损坏、接脚剥离、无异物；图三：SENSOR无脱落、无破损Sensor底部不可进入异物，Conn.PIN针不可脏污、变形、下陷等不良拿放PCB时，不可碰及元件。PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn制程段作业名称站别版本标准人力Cycletime(s)产能/小时制定日期修订日期组装段检查Lenswithholder2~3A0266002010-4-12\项次材料料号规格1从原物料TRAY取出LENSWITHHOLDER放置在20倍双筒显微镜下;120912-0000-0008Lenswithholder,1P,5*5,HKACA2322402在显微镜下检查LENS镜片是否干净：要求镜片不可有毛丝，无尘布SAVINA,MINIMAX,6X6Inch划伤，点状白点，杂点;若有不洁用气枪将正反面连续吹两次,酒精ALCOHOL,500ml每次2秒，然后再在显微镜下检查是否干净1）如果在显微镜下看不到异物，则将此LENS大镜片朝下放于透明色周转TRAY中2）如果在显微镜下看到有异物存在，则将此LENS放于红色不良品盒中待工程师分析处理;(注：根据检查项目的不同手动调整显微镜的焦距，需调至最清晰状态观察）3透明色LENS周转TRAY放满8PCS，将TRAY放置在流水线流至清洁SENSOR站.项次1气枪压力不得超过SPEC：(0.6+0.1)Mpa20倍双筒显微镜2LENS镜片不可有毛丝、划伤，点状白点、杂点;且不可有松动;离子气枪3HOLDER螺纹处不可有异物，HOLDER不可有划伤;LENS透明周转TRAY4不可用手直接接触LENS表面镜片;防静电环，指套5TRAY盘堆叠不得超过10层,静置等待的TRAY需在上面盖上一空TRAY；电木棒审核LCE-CM-3-019REV:A0制定：审核：核准：治工具/辅料江西联创电子有限公司作业指导书注意事项/规格图示作业内容机型料号MCM010-BM43-01FK图二：在显微镜下检查LENS镜片：不可有毛丝、划伤、黑点、杂点;如有不洁用气枪清洁图一：从原物料中TRAY取出LENSWITHHOLDER图三：将检查OK的LENSWITHHOLDER放于原物料TRAY中PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn制程段作业名称站别版本...
