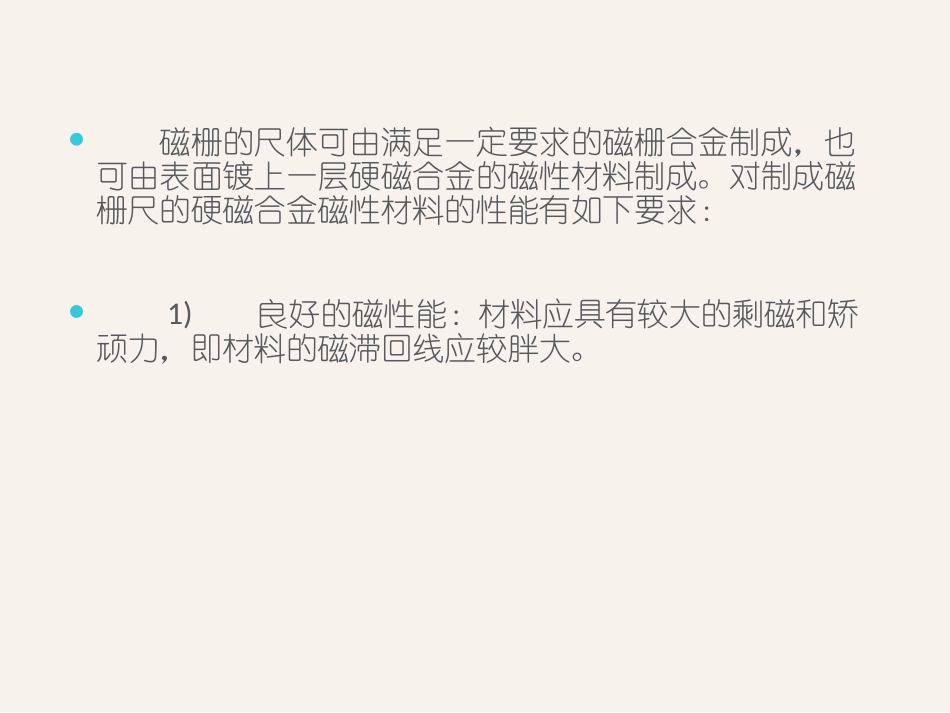

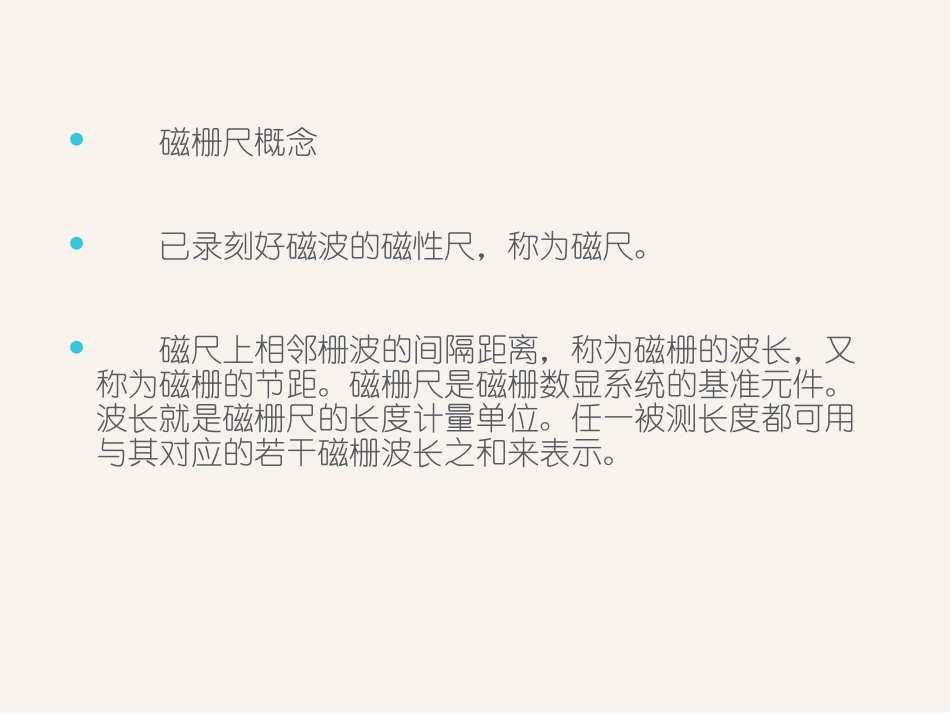

2015磁栅尺的概念介绍磁栅尺概念已录刻好磁波的磁性尺，称为磁尺。磁尺上相邻栅波的间隔距离，称为磁栅的波长，又称为磁栅的节距。磁栅尺是磁栅数显系统的基准元件。波长就是磁栅尺的长度计量单位。任一被测长度都可用与其对应的若干磁栅波长之和来表示。磁栅的尺体可由满足一定要求的磁栅合金制成，也可由表面镀上一层硬磁合金的磁性材料制成。对制成磁栅尺的硬磁合金磁性材料的性能有如下要求：1)良好的磁性能：材料应具有较大的剩磁和矫顽力，即材料的磁滞回线应较胖大。2)良好的磁均匀性：材料的磁均匀性是保证录磁后剩磁幅值相等的关键，只有良好的磁均匀性，才能保证磁栅的精度。3)良好的磁稳定性：材料录磁后剩磁强度应不会随着时间的延伸而很快减弱磁性能。4)良好的力学性能：材料应具有较高的机械强度、硬度和耐磨性，易于机械加工及不易受外界温度和湿度变化的影响。磁栅尺是在非导磁材料上涂一层10～20μm的磁胶。这种磁胶多是镍-钴合金高导磁性材料与树胶相混合制成的,其抗拉强度要高一些,不易变形。然后在这条磁性带上记录磁极,N极和S极相间变化,在磁带上录成N极和S极是用录磁磁头来制成的,将相等节距(常为200μm或50μm)周期变化的电信号以磁的方式记录到磁性尺上,用它做为测量位移的基准尺在检测位移时,用拾磁磁头读取记录在磁性标尺上的磁信号,通过检测电路将位移量用数字显示出来或送入位置环。测量用的磁栅与普通的磁带不同。测量用的磁栅磁性标尺的等距录磁的精度要高,需在高精度的专用录磁设备上对磁栅标尺进行录磁。当磁尺与拾磁磁头之间的相对运动速度很低或处于静止状态时,也能进行位置测量,测量只与位置有关,与速度无关。磁性标尺所涂的磁胶的剩磁感应强度Br,矫顽磁力Hc都比较大,也就是这种材料的磁滞回环比较大。近几年来,随着磁性材料的研究,有很多适合这种性能的材料,这种材料不易受到外界温度电磁场的干扰。http://www.mrtjd.com/磁性膜制好后,用录磁磁头在磁性尺上记录上相等节距的周期性磁化信号,输入到录磁磁头的电信号可以是来自基准尺(即更高精度的磁尺),也可以来自于激光干涉仪。记录上磁信号的磁标尺,就可以装在机床上应用。通常还在磁尺表面涂一层1～2μm厚的保护层,以防止磁头接触到磁尺时,对磁膜产生磨损。这种磁尺有一种与金属刻线尺的结构相似,一种与钢带光圈相似。
