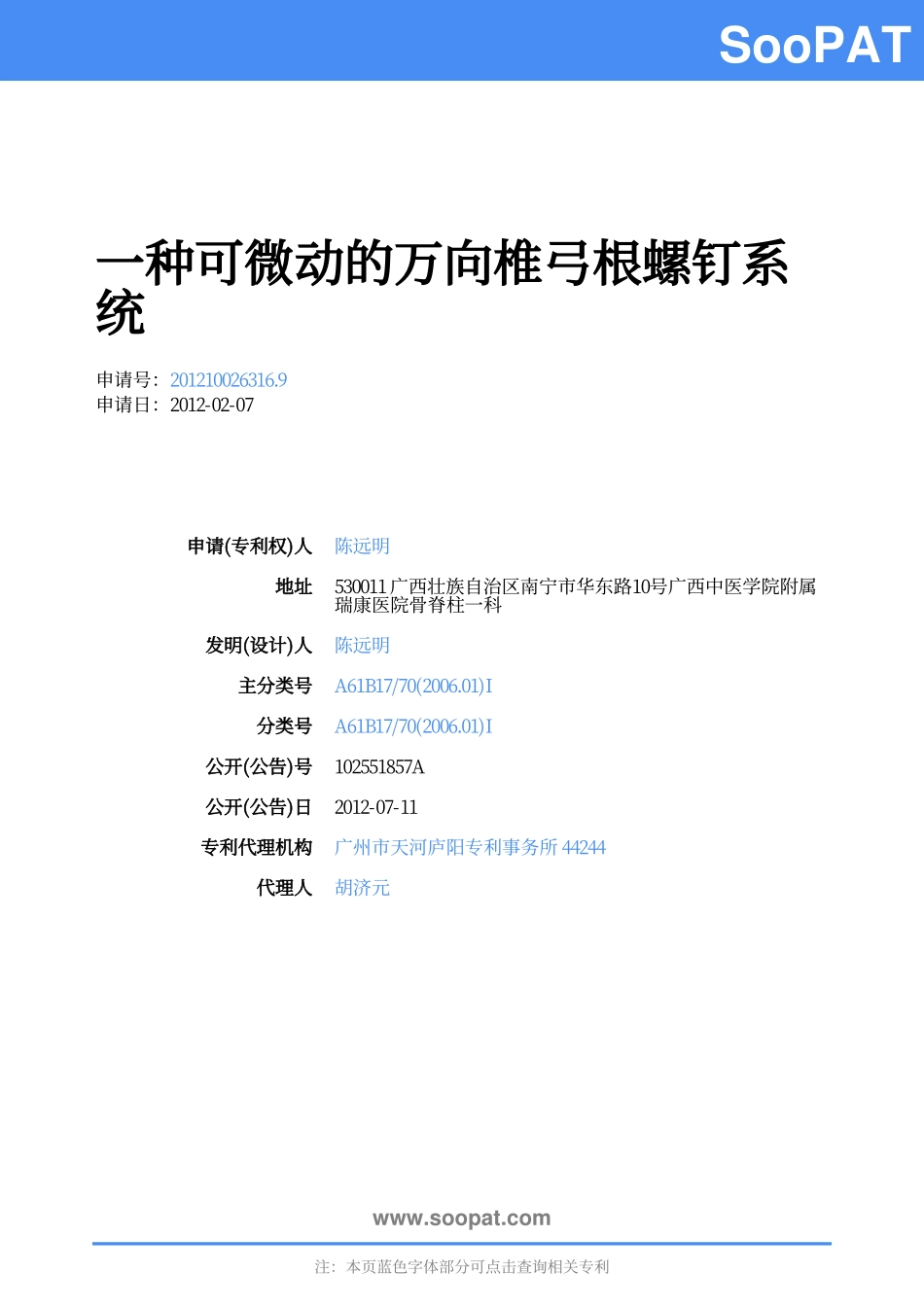

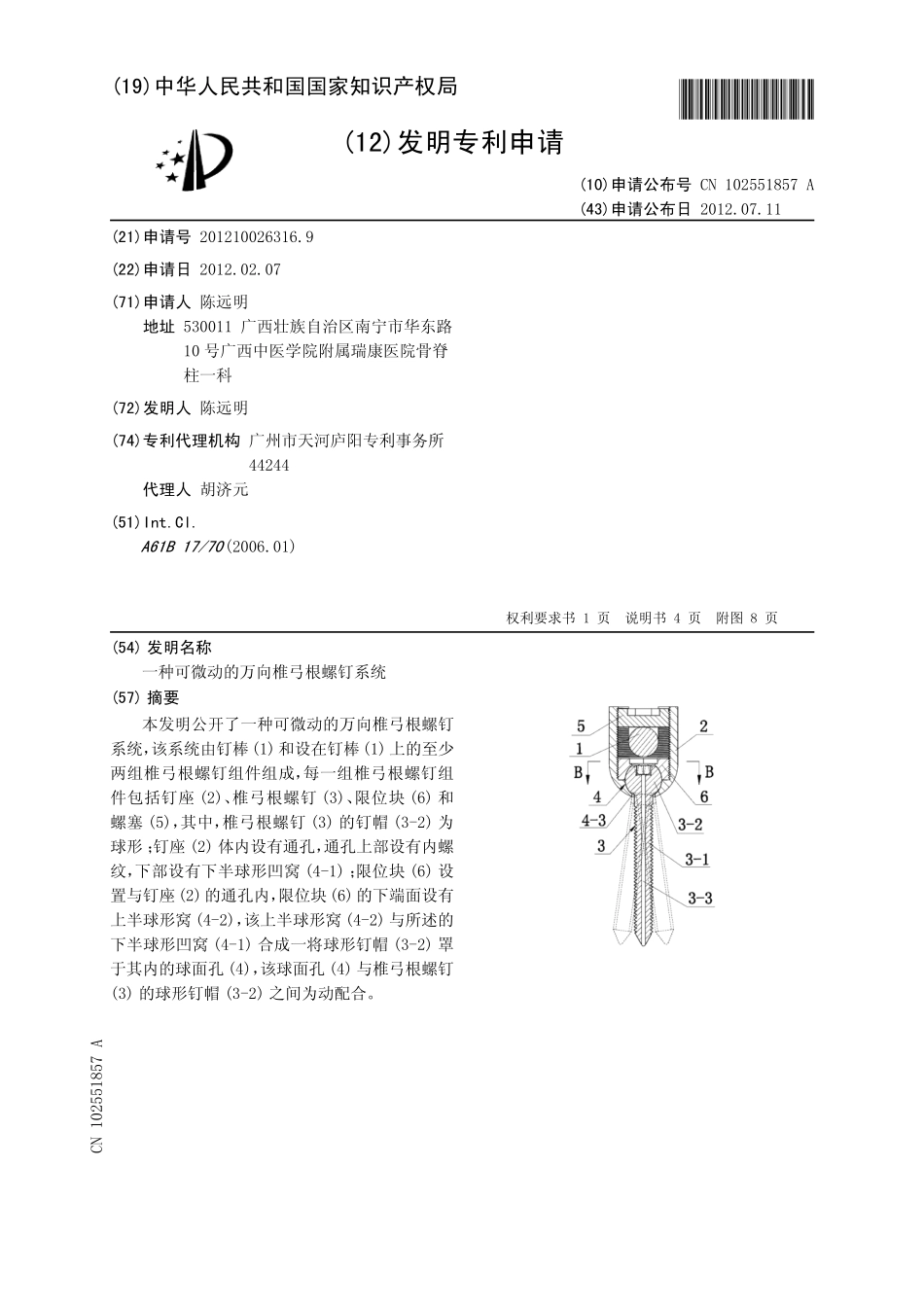

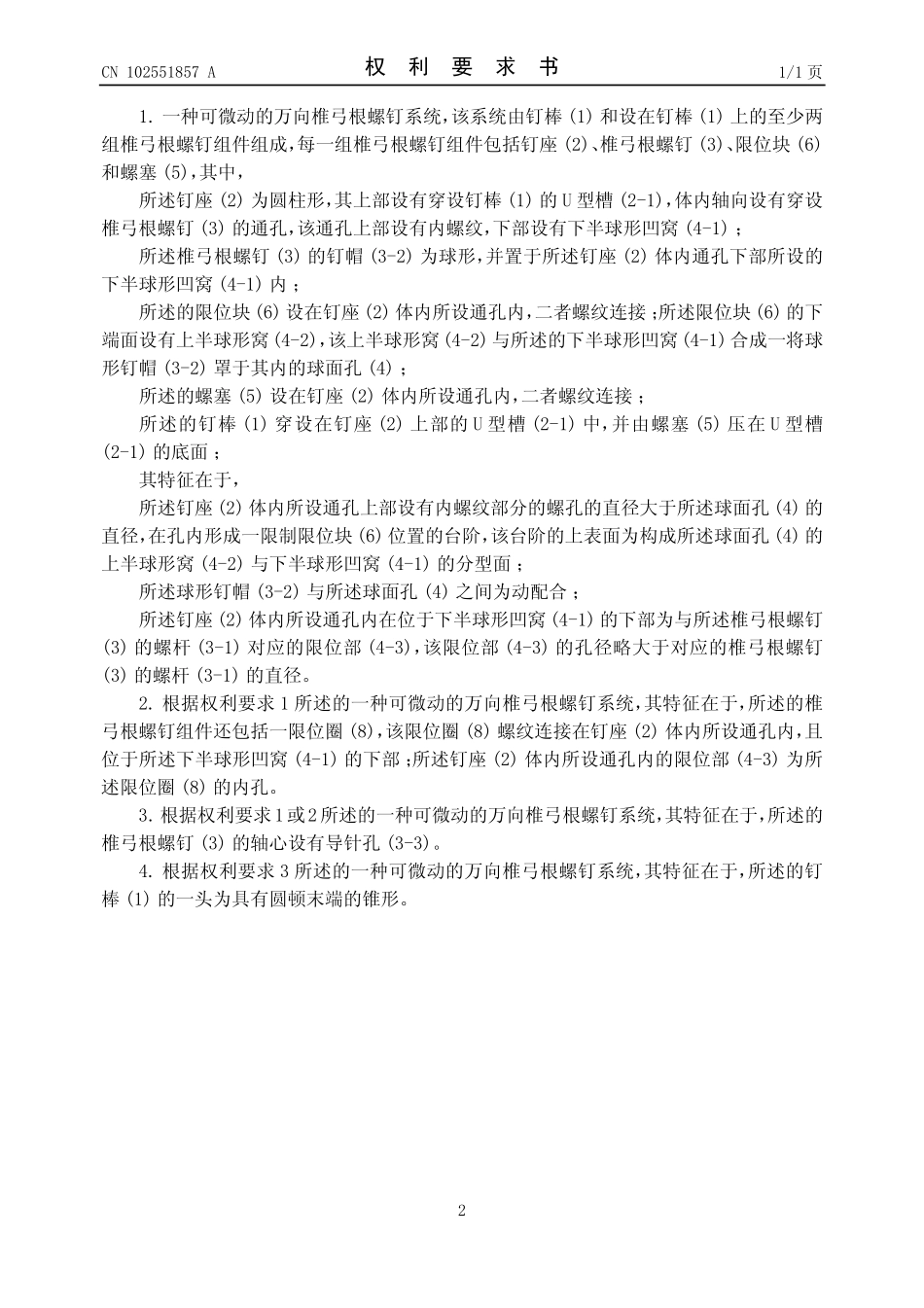

www.soopat.com注：本页蓝色字体部分可点击查询相关专利SooPAT一种可微动的万向椎弓根螺钉系统申请号：201210026316.9申请日：2012-02-07申请(专利权)人陈远明地址530011广西壮族自治区南宁市华东路10号广西中医学院附属瑞康医院骨脊柱一科发明(设计)人陈远明主分类号A61B17/70(2006.01)I分类号A61B17/70(2006.01)I公开(公告)号102551857A公开(公告)日2012-07-11专利代理机构广州市天河庐阳专利事务所44244代理人胡济元(10)申请公布号CN102551857A(43)申请公布日2012.07.11CN102551857A*CN102551857A*(21)申请号201210026316.9(22)申请日2012.02.07A61B17/70(2006.01)(71)申请人陈远明地址530011广西壮族自治区南宁市华东路10号广西中医学院附属瑞康医院骨脊柱一科(72)发明人陈远明(74)专利代理机构广州市天河庐阳专利事务所44244代理人胡济元(54)发明名称一种可微动的万向椎弓根螺钉系统(57)摘要本发明公开了一种可微动的万向椎弓根螺钉系统，该系统由钉棒(1)和设在钉棒(1)上的至少两组椎弓根螺钉组件组成，每一组椎弓根螺钉组件包括钉座(2)、椎弓根螺钉(3)、限位块(6)和螺塞(5)，其中，椎弓根螺钉(3)的钉帽(3-2)为球形；钉座(2)体内设有通孔，通孔上部设有内螺纹，下部设有下半球形凹窝(4-1)；限位块(6)设置与钉座(2)的通孔内，限位块(6)的下端面设有上半球形窝(4-2)，该上半球形窝(4-2)与所述的下半球形凹窝(4-1)合成一将球形钉帽(3-2)罩于其内的球面孔(4)，该球面孔(4)与椎弓根螺钉(3)的球形钉帽(3-2)之间为动配合。(51)Int.Cl.权利要求书1页说明书4页附图8页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页说明书4页附图8页1/1页21.一种可微动的万向椎弓根螺钉系统，该系统由钉棒(1)和设在钉棒(1)上的至少两组椎弓根螺钉组件组成，每一组椎弓根螺钉组件包括钉座(2)、椎弓根螺钉(3)、限位块(6)和螺塞(5)，其中，所述钉座(2)为圆柱形，其上部设有穿设钉棒(1)的U型槽(2-1)，体内轴向设有穿设椎弓根螺钉(3)的通孔，该通孔上部设有内螺纹，下部设有下半球形凹窝(4-1)；所述椎弓根螺钉(3)的钉帽(3-2)为球形，并置于所述钉座(2)体内通孔下部所设的下半球形凹窝(4-1)内；所述的限位块(6)设在钉座(2)体内所设通孔内，二者螺纹连接；所述限位块(6)的下端面设有上半球形窝(4-2)，该上半球形窝(4-2)与所述的下半球形凹窝(4-1)合成一将球形钉帽(3-2)罩于其内的球面孔(4)；所述的螺塞(5)设在钉座(2)体内所设通孔内，二者螺纹连接；所述的钉棒(1)穿设在钉座(2)上部的U型槽(2-1)中，并由螺塞(5)压在U型槽(2-1)的底面；其特征在于，所述钉座(2)体内所设通孔上部设有内螺纹部分的螺孔的直径大于所述球面孔(4)的直径，在孔内形成一限制限位块(6)位置的台阶，该台阶的上表面为构成所述球面孔(4)的上半球形窝(4-2)与下半球形凹窝(4-1)的分型面；所述球形钉帽(3-2)与所述球面孔(4)之间为动配合；所述钉座(2)体内所设通孔内在位于下半球形凹窝(4-1)的下部为与所述椎弓根螺钉(3)的螺杆(3-1)对应的限位部(4-3)，该限位部(4-3)的孔径略大于对应的椎弓根螺钉(3)的螺杆(3-1)的直径。2.根据权利要求1所述的一种可微动的万向椎弓根螺钉系统，其特征在于，所述的椎弓根螺钉组件还包括一限位圈(8)，该限位圈(8)螺纹连接在钉座(2)体内所设通孔内，且位于所述下半球形凹窝(4-1)的下部；所述钉座(2)体内所设通孔内的限位部(4-3)为所述限位圈(8)的内孔。3.根据权利要求1或2所述的一种可微动的万向椎弓根螺钉系统，其特征在于，所述的椎弓根螺钉(3)的轴心设有导针孔(3-3)。4.根据权利要求3所述的一种可微动的万向椎弓根螺钉系统，其特征在于，所述的钉棒(1)的一头为具有圆顿末端的锥形。权利要求书CN102551857A21/4页3一种可微动的万向椎弓根螺钉系统技术领域[0001]本发明涉及一种医学外科器械，具体涉及一种脊柱内固定器。背景技术[0002]腰椎骨折导致的脊柱节段不稳、骨折块或椎间盘组织移位，会压迫硬膜囊或神经根，引起神经症状。伴有神经症状的、或骨折压缩较重的患者，常需要手术治疗。手术治疗的目的是稳定脊柱、恢复椎体的高度和椎管减压，减除对神经的压迫。目前经典的手术方式是后路经椎弓...
