标准样品的均匀性检验VIP免费

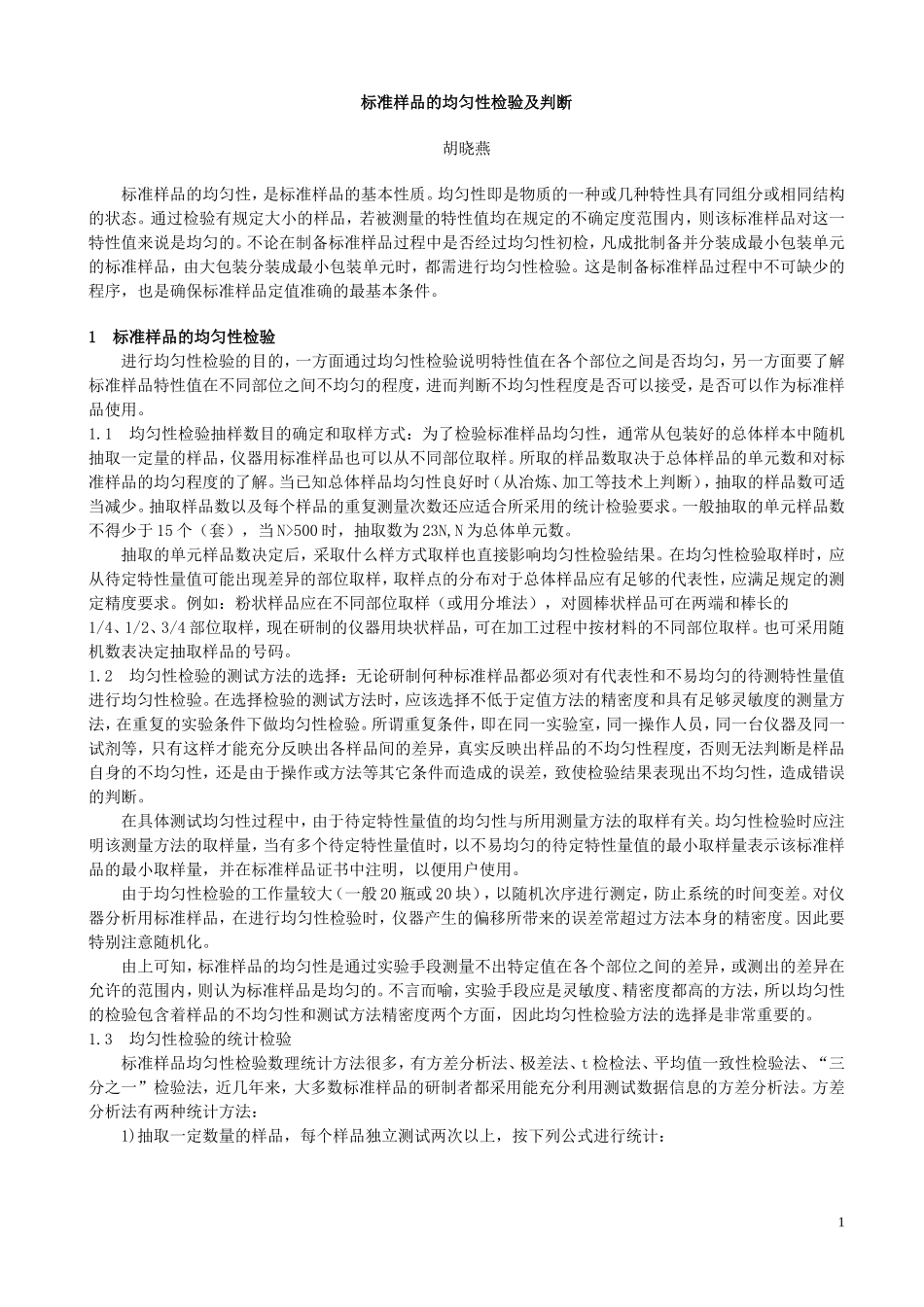

标准样品的均匀性检验及判断胡晓燕标准样品的均匀性，是标准样品的基本性质。均匀性即是物质的一种或几种特性具有同组分或相同结构的状态。通过检验有规定大小的样品，若被测量的特性值均在规定的不确定度范围内，则该标准样品对这一特性值来说是均匀的。不论在制备标准样品过程中是否经过均匀性初检，凡成批制备并分装成最小包装单元的标准样品，由大包装分装成最小包装单元时，都需进行均匀性检验。这是制备标准样品过程中不可缺少的程序，也是确保标准样品定值准确的最基本条件。1标准样品的均匀性检验进行均匀性检验的目的，一方面通过均匀性检验说明特性值在各个部位之间是否均匀，另一方面要了解标准样品特性值在不同部位之间不均匀的程度，进而判断不均匀性程度是否可以接受，是否可以作为标准样品使用。1.1均匀性检验抽样数目的确定和取样方式：为了检验标准样品均匀性，通常从包装好的总体样本中随机抽取一定量的样品，仪器用标准样品也可以从不同部位取样。所取的样品数取决于总体样品的单元数和对标准样品的均匀程度的了解。当已知总体样品均匀性良好时（从冶炼、加工等技术上判断），抽取的样品数可适当减少。抽取样品数以及每个样品的重复测量次数还应适合所采用的统计检验要求。一般抽取的单元样品数不得少于15个（套），当N>500时，抽取数为23N,N为总体单元数。抽取的单元样品数决定后，采取什么样方式取样也直接影响均匀性检验结果。在均匀性检验取样时，应从待定特性量值可能出现差异的部位取样，取样点的分布对于总体样品应有足够的代表性，应满足规定的测定精度要求。例如：粉状样品应在不同部位取样（或用分堆法），对圆棒状样品可在两端和棒长的1/4、1/2、3/4部位取样，现在研制的仪器用块状样品，可在加工过程中按材料的不同部位取样。也可采用随机数表决定抽取样品的号码。1.2均匀性检验的测试方法的选择：无论研制何种标准样品都必须对有代表性和不易均匀的待测特性量值进行均匀性检验。在选择检验的测试方法时，应该选择不低于定值方法的精密度和具有足够灵敏度的测量方法，在重复的实验条件下做均匀性检验。所谓重复条件，即在同一实验室，同一操作人员，同一台仪器及同一试剂等，只有这样才能充分反映出各样品间的差异，真实反映出样品的不均匀性程度，否则无法判断是样品自身的不均匀性，还是由于操作或方法等其它条件而造成的误差，致使检验结果表现出不均匀性，造成错误的判断。在具体测试均匀性过程中，由于待定特性量值的均匀性与所用测量方法的取样有关。均匀性检验时应注明该测量方法的取样量，当有多个待定特性量值时，以不易均匀的待定特性量值的最小取样量表示该标准样品的最小取样量，并在标准样品证书中注明，以便用户使用。由于均匀性检验的工作量较大（一般20瓶或20块），以随机次序进行测定，防止系统的时间变差。对仪器分析用标准样品，在进行均匀性检验时，仪器产生的偏移所带来的误差常超过方法本身的精密度。因此要特别注意随机化。由上可知，标准样品的均匀性是通过实验手段测量不出特定值在各个部位之间的差异，或测出的差异在允许的范围内，则认为标准样品是均匀的。不言而喻，实验手段应是灵敏度、精密度都高的方法，所以均匀性的检验包含着样品的不均匀性和测试方法精密度两个方面，因此均匀性检验方法的选择是非常重要的。1.3均匀性检验的统计检验标准样品均匀性检验数理统计方法很多，有方差分析法、极差法、t检检法、平均值一致性检验法、“三分之一”检验法，近几年来，大多数标准样品的研制者都采用能充分利用测试数据信息的方差分析法。方差分析法有两种统计方法：1)抽取一定数量的样品，每个样品独立测试两次以上，按下列公式进行统计：1组间方差和组内方差和统计量式中：γ1=m-1－自由度γ2=N-m－自由度m－测量的样品数N－测量的总体数据数样品不均匀方差（此公式是每个样品测量次数相同n1=n2=……=n）2)抽取一定数目的样品，每个样品测量一次，其中一个样品测量n次。式中：－N瓶样品，每瓶样品测量一个数据的瓶间方差。随机一瓶样品测量n次的瓶内方差（n一般应在10次以上）。F—统计量2标准样品的均匀性判断对标准样...
