第3章__TMS320C54x的数据寻址方式VIP免费

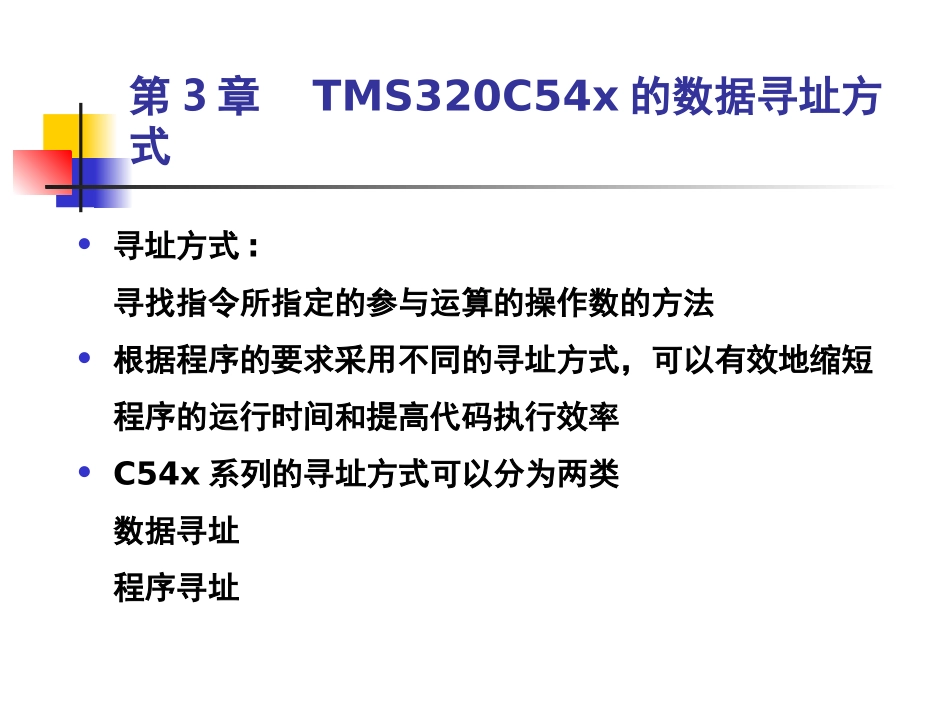

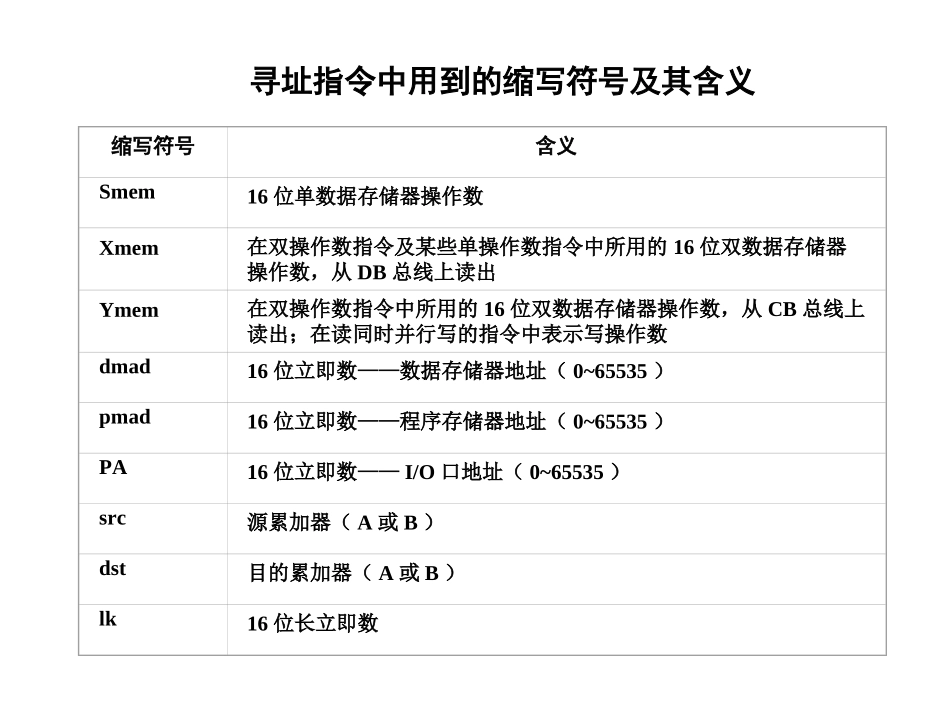

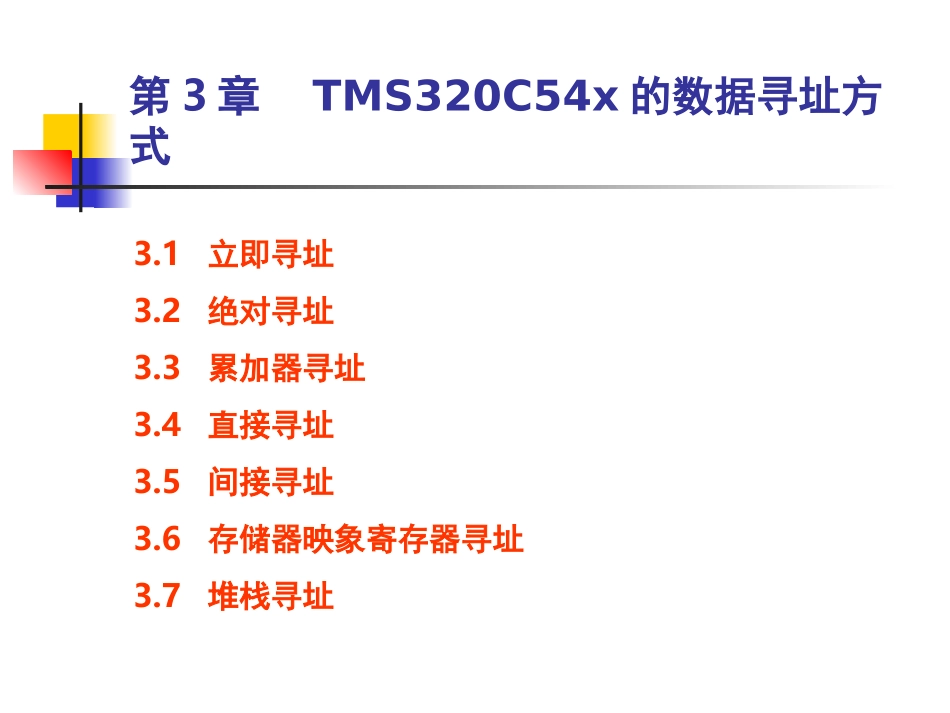

寻址方式:寻找指令所指定的参与运算的操作数的方法根据程序的要求采用不同的寻址方式，可以有效地缩短程序的运行时间和提高代码执行效率C54x系列的寻址方式可以分为两类数据寻址程序寻址第3章TMS320C54x的数据寻址方式第3章TMS320C54x的数据寻址方式3.1立即寻址3.2绝对寻址3.3累加器寻址3.4直接寻址3.5间接寻址3.6存储器映象寄存器寻址3.7堆栈寻址寻址指令中用到的缩写符号及其含义缩写符号含义Smem16位单数据存储器操作数Xmem在双操作数指令及某些单操作数指令中所用的16位双数据存储器操作数，从DB总线上读出Ymem在双操作数指令中所用的16位双数据存储器操作数，从CB总线上读出；在读同时并行写的指令中表示写操作数dmad16位立即数——数据存储器地址（0~65535）pmad16位立即数——程序存储器地址（0~65535）PA16位立即数——I/O口地址（0~65535）src源累加器（A或B）dst目的累加器（A或B）lk16位长立即数3.1立即寻址#指令中包括了立即操作数，操作数紧随操作码存放在程序存储器中，没有寻找数据地址的过程两种立即数编码短立即数：3、5、8或9位长立即数：16位短立即数指令编码为一个字长16位立即数的指令编码为两个字长用途：用于表示常数或对寄存器初始化在数字或符号常数前面加一个“＃”号，来表示立即数程序存储器操作码立即数F180LD#0F180HLD#0F180H，，AA；；将立即数将立即数F180F180加载到加载到AALD#lk[,SHFT],dstLD#lk[,SHFT],dstExamples：LD#0,ARP;ARP=0(#k3)LD#3,ASM;ASM=3(#k5)LD#50,DP;DP=50(#k9)LD#1234,A;A=1234(#lk)STM#0FFFFH,IMR;IMR=FFFFH(#lk)IPTR15~7MP/MC6OVLY5AVIS4DROM3CLKOFF2SMUL+1SST+0处理器方式状态寄存器PMST的位结构状态寄存器ST1的位结构BRAF15CPL14XF13HM12INTM11010OVM9SXM8C167FRCT6CMPT5ASM4～0ARP15~13TC12C11OVA10OVB9DP8～0状态寄存器ST0位结构3.2绝对寻址指令中包括待寻址的存储单元的16位地址绝对地址编码长度总是16位，包含绝对寻址的指令编码至少为两个字有4种类型3.2绝对寻址3.2.1数据存储器（dmad）寻址3.2.2程序存储器（pmad）寻址3.2.3端口地址（PA）寻址3.2.4长立即数*（lk）寻址3.2.1数据存储器（dmad）寻址使用符号（符号地址）或一个表示16位地址的立即数来指明寻址的数据存储单元的16位绝对地址使用数据存储器寻址的指令有：MVDKSmem,dmadMVDMdmad,MMRMVKDdmad,SmemMVMDMMR,dmadExamples：MVKDSAMPLE,*AR5MVKD1000H,*AR5dmadSmem3.2.2程序存储器（pmad）寻址使用符号（符号地址）或一个表示16位地址的立即数来给出程序空间的地址使用程序存储器寻址的指令有：FIRSXmem,Ymem,pmadMACDSmem,pmad,srcMACPSmem,pmad,srcMVDPSmem,pmadMVPDpmad,SmemExamples：MVPDTABLE,*AR7pmadSmem3.2.3端口地址（PA）寻址使用一个符号（符号地址）或一个表示16位地址的立即数来给出外部I/O口地址使用端口地址的指令有：PORTRPA,Smem;Smem=port(PA)PORTWSmem,PA;port(PA)=SmemExamples：PORTRFIFO,*AR5PASmem3.2.4长立即数*（lk）寻址使用一个符号（符号地址）或一个表示16位地址的立即数来指定数据存储空间的一个地址适用于所有支持单数据存储器操作数（Smem）的指令Smem=*(lK)采用*(lk)形式的指令不能与单循环指令（RPT，RPTZ）配合使用Examples：LD*（BUFFER）,ALDSmem,dst试比较：LD＃1000H,A;＃1000H－>A双字,立即LD*（1000H）,A;(1000H)－>A双字,绝对*(lk)3.3累加器寻址用累加器中的数值作为一个地址读写程序存储器共有两条指令：READASmem;Smem＝prog(A)WRITASmem;prog(A)＝Smem用于完成程序存储空间与数据存储空间之间的数据传输Examples：READA*AR0WRITA*AR1+3.4直接寻址指令中包含数据存储器地址（dma）的低7位，作为地址偏移量，结合基地址（由数据页指针DP或堆栈指针SP给出）共同形成16位的数据存储器地址可在不改变DP或SP的情况下，对一页内的128个存储单元随机寻址。数据存储空间共512页单字指令ST1中的直接寻址编辑方式位（CPL）用于选择DP或SPCPL＝0，选择DP（RSBXCPL）CPL＝1，选择SP（SSBXCPL）相对寻址DP作为基地址的直接寻址方式SP作为基地址的直接寻址方式151413...
