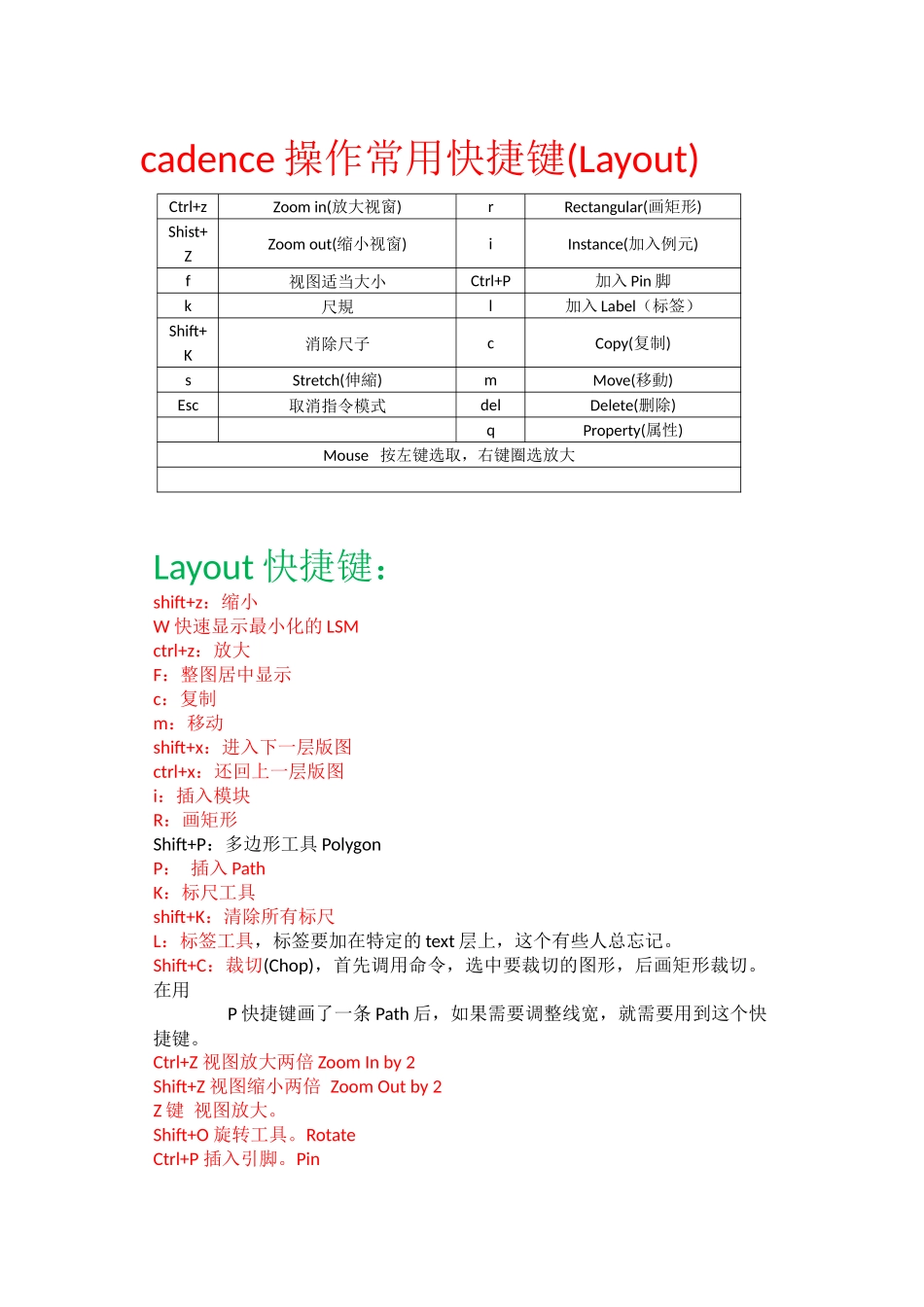

cadence操作常用快捷键(Layout)Ctrl+zZoomin(放大视窗)rRectangular(画矩形)Shist+ZZoomout(缩小视窗)iInstance(加入例元)f视图适当大小Ctrl+P加入Pin脚k尺規l加入Label（标签）Shift+K消除尺子cCopy(复制)sStretch(伸縮)mMove(移動)Esc取消指令模式delDelete(删除)qProperty(属性)Mouse按左键选取，右键圈选放大Layout快捷键：shift+z：缩小W快速显示最小化的LSMctrl+z：放大F：整图居中显示c：复制m：移动shift+x：进入下一层版图ctrl+x：还回上一层版图i：插入模块R：画矩形Shift+P：多边形工具PolygonP：插入PathK：标尺工具shift+K：清除所有标尺L：标签工具，标签要加在特定的text层上，这个有些人总忘记。Shift+C：裁切(Chop)，首先调用命令，选中要裁切的图形，后画矩形裁切。在用P快捷键画了一条Path后，如果需要调整线宽，就需要用到这个快捷键。Ctrl+Z视图放大两倍ZoomInby2Shift+Z视图缩小两倍ZoomOutby2Z键视图放大。Shift+O旋转工具。RotateCtrl+P插入引脚。PinCadenceVirtuosoLayoutEditor快捷键归纳右键点击拖放用来放大。放大后经常配合F键使用，恢复到全部显示。配合Tab键使用，平移视图。u：撤销上一次操作Esc：清楚刚键入的命令Ctrl+D：取消选择，这个也可用鼠标点击空白区域实现。经常使用这个快捷键可以防止误操作。q：显示属性Delete：删除S：拉伸工具Stretch，要求是框选要拉伸图形，再拉伸。O键插入接触孔。CreateContactShift+左键加选图形，Ctrl+左键减选图形。F2保存。F3这个快捷键很有用，是控制在选取相应工具后是否显示相应属性对话框的。比如在选取Path工具后，想控制Path的走向，可以按F3调出对话框进行设置。F4英文是TogglePartialSelect，就是用来控制是否可以部分选择一个图形。F5打开。F8GuidedPathCreate切换至L90XYFirst。Ctrl+A全选。这个和windows下是一样的。Shift+BReturn。这个牵扯到“Hierarchy”。我翻译成“等级”。这个命令就是等级升一级，升到上一级视图。Ctrl+C中断某个命令，不常用。一般多按几次Esc键取消某个命令。Shift+C裁切(Chop)。首先调用命令，选中要裁切的图形，后画矩形裁切。Shift+E和E是控制用户预设的一些选项。Ctrl+F显示上层等级Hierarchy。Shift+F显示所有等级。F键满工作区显示。就是显示你所画的所有图形。Ctrl+G(ZoomToGrid)。G这个快捷键是开关引力(Gravity)的。Gravity我觉得和AutoCAD里的吸附Snap差不多，就是会吸附到某些节点上去。有时候这个Gravity是很讨厌的，总是乱吸附，这时可以点击G键关闭Gravity，操作完成后再打开。Shift+M合并工具。MergeM键移动工具。Move。点选Move工具后，选中要移动的图形，然后在屏幕上任意一处单击一下，这个就是确定移动的参考点，然后就可以自由移动了。这个也可以通过鼠标先选中一个图形，移动鼠标当鼠标箭头变成十字方向的时候就可以拖动来实现。Ctrl+N，Shift+N和N是控制走向的。Ctrl+N先横后竖。L90XFirstShift+N直角正交。OrthogonalN键斜45对角+正交。DiagonalShift+P多边形工具。PolygonShift+Q打开设计属性对话框。选中一个图形先。Q键图形对象属性。这个实用。经常用来更改图形属性。也是选中一个图形先。Ctrl+R是Redraw重画。Shift+R是Reshape重定形。就是在原来的图形上再补上一块图形。Ctrl+S是Split。我翻译成“添加拐点”。就是配合Stretch命令可以是原来直的Path打弯。Shift+S是Search查找。S键拉伸工具。Stretch。要求是框选要拉伸图形，再拉伸。我觉得这个拉伸工具是Virtuso版图设计区别于其他绘图软件的精华所在，能在保持图形原有性质的前提下，自由拉伸。这个符合Layout布局的要求。Ctrl+T(ZoomtoSet)。Shift+T(Tree)，我觉得其实应该叫HierarchyTree。T键是LayerTap，层切换。这个菜单命令中没有。这个快捷键其实挺方便。按过T后点击一个图形，就自动切换到刚刚点击图形的的层上去了。有了这个快捷键就不必频繁点击LSW窗口了。Shift+U重复Redo。撤销命令后，再反悔。U键撤销Undo。Ctrl+V(TypeinCIW)V键关联Attatch。这个命令要解释一下。将一个子图形(child)关联到一个父图形(parent)后。关联后，若移动parent，child也将跟着移动；移动child...
