TSSD快捷键(含探索者中文键名)VIP免费

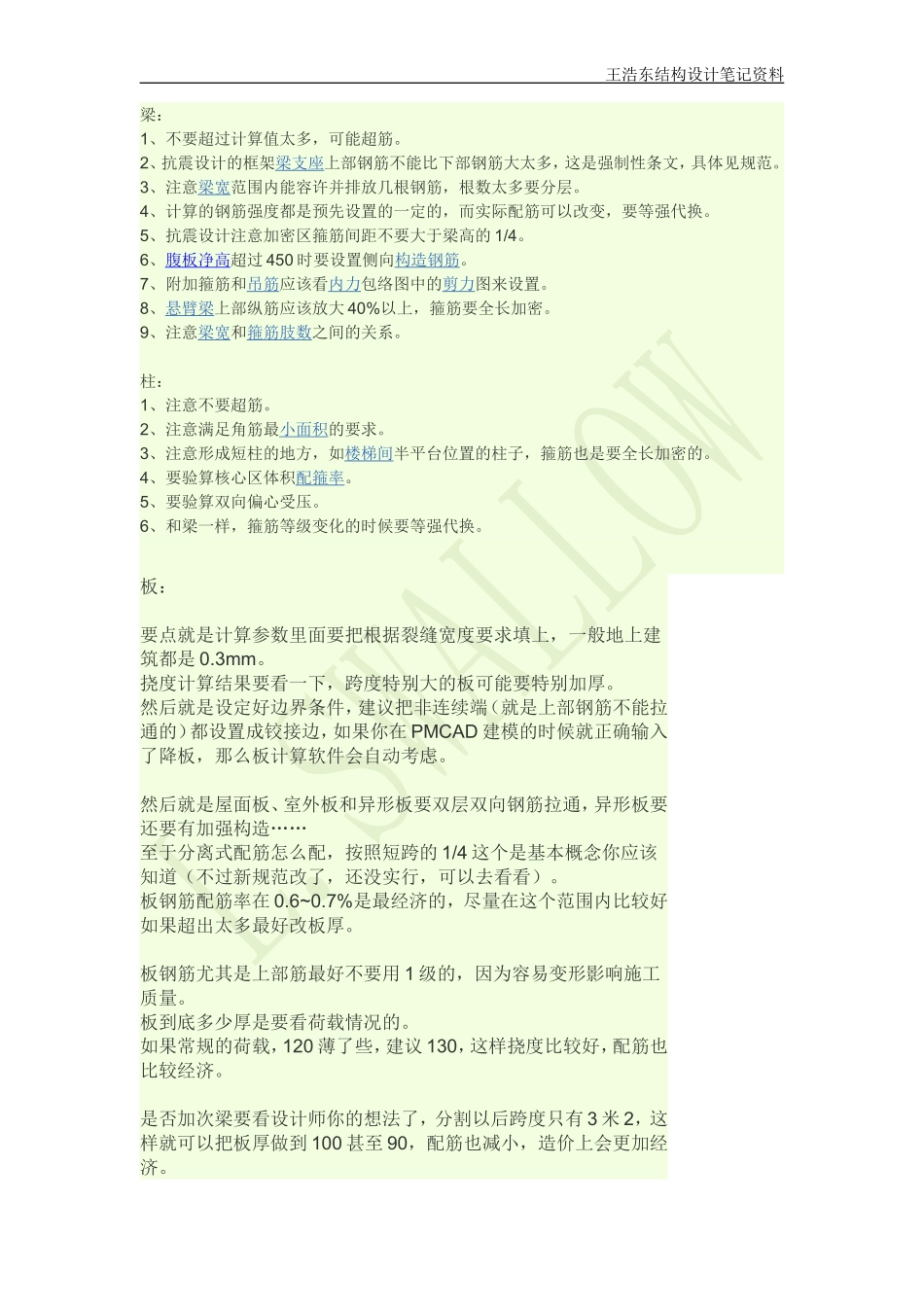

TSSD快捷键(含探索者中文键名)_第1页
1/5

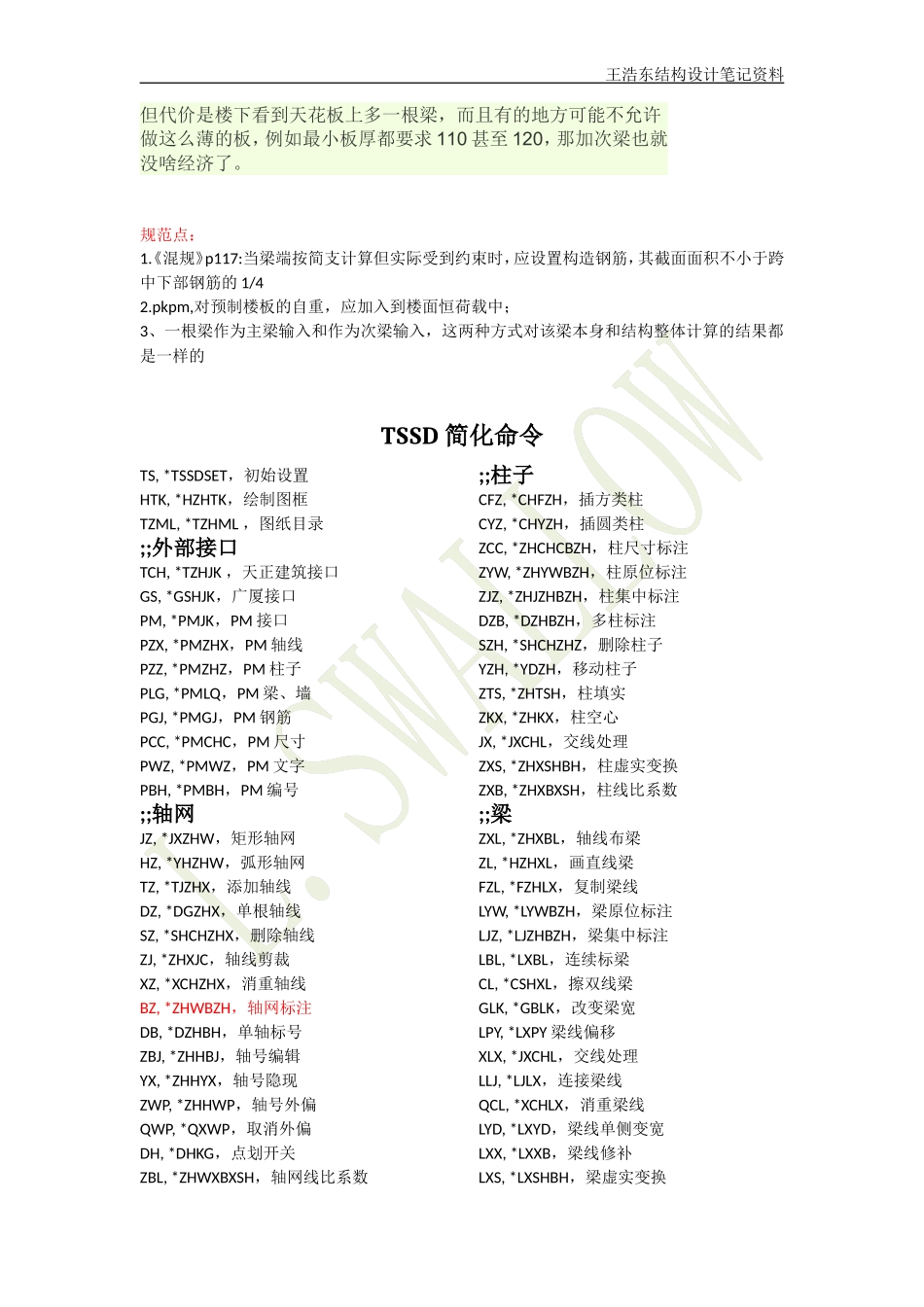

TSSD快捷键(含探索者中文键名)_第2页
2/5

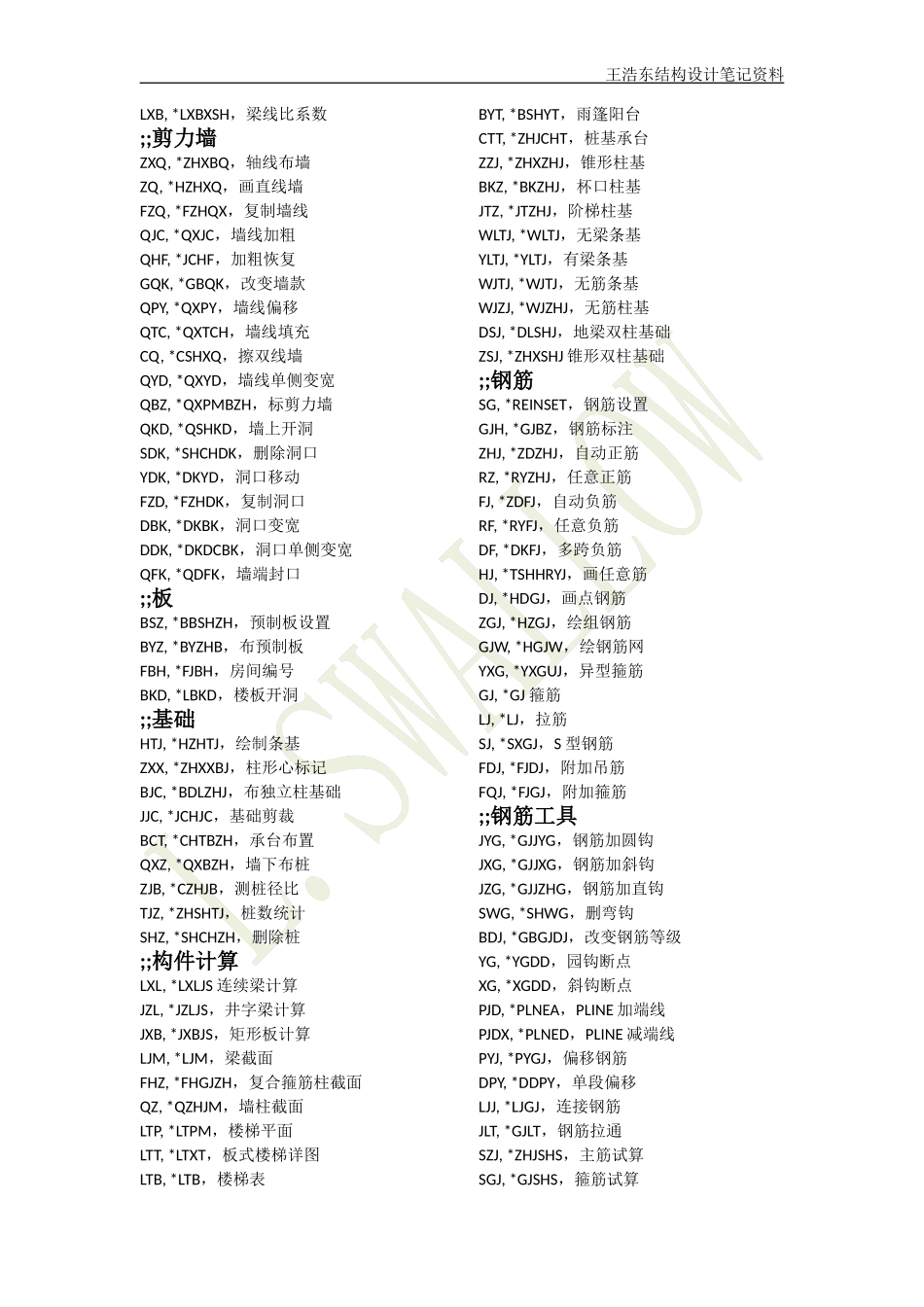

TSSD快捷键(含探索者中文键名)_第3页
3/5
王浩东结构设计笔记资料梁:1、不要超过计算值太多,可能超筋。2、抗震设计的框架梁支座上部钢筋不能比下部钢筋大太多,这是强制性条文,具体见规范。3、注意梁宽范围内能容许并排放几根钢筋,根数太多要分层。4、计算的钢筋强度都是预先设置的一定的,而实际配筋可以改变,要等强代换。5、抗震设计注意加密区箍筋间距不要大于梁高的1/4。6、腹板净高超过450时要设置侧向构造钢筋。7、附加箍筋和吊筋应该看内力包络图中的剪力图来设置。8、悬臂梁上部纵筋应该放大40%以上,箍筋要全长加密。9、注意梁宽和箍筋肢数之间的关系。柱:1、注意不要超筋。2、注意满足角筋最小面积的要求。3、注意形成短柱的地方,如楼梯间半平台位置的柱子,箍筋也是要全长加密的。4、要验算核心区体积配箍率。5、要验算双向偏心受压。6、和梁一样,箍筋等级变化的时候要等强代换。板:要点就是计算参数里面要把根据裂缝宽度要求填上,一般地上建筑都是0.3mm。挠度计算结果要看一下,跨度特别大的板可能要特别加厚。然后就是设定好边界条件,建议把非连续端(就是上部钢筋不能拉通的)都设置成铰接边,如果你在PMCAD建模的时候就正确输入了降板,那么板计算软件会自动考虑。然后就是屋面板、室外板和异形板要双层双向钢筋拉通,异形板要还要有加强构造……至于分离式配筋怎么配,按照短跨的1/4这个是基本概念你应该知道(不过新规范改了,还没实行,可以去看看)。板钢筋配筋率在0.6~0.7%是最经济的,尽量在这个范围内比较好如果超出太多最好改板厚。板钢筋尤其是上部筋最好不要用1级的,因为容易变形影响施工质量。板到底多少厚是要看荷载情况的。如果常规的荷载,120薄了些,建议130,这样挠度比较好,配筋也比较经济。是否加次梁要看设计师你的想法了,分割以后跨度只有3米2,这样就可以把板厚做到100甚至90,配筋也减小,造价上会更加经济。王浩东结构设计笔记资料但代价是楼下看到天花板上多一根梁,而且有的地方可能不允许做这么薄的板,例如最小板厚都要求110甚至120,那加次梁也就没啥经济了。规范点:1.《混规》p117:当梁端按简支计算但实际受到约束时,应设置构造钢筋,其截面面积不小于跨中下部钢筋的1/42.pkpm,对预制楼板的自重,应加入到楼面恒荷载中;3、一根梁作为主梁输入和作为次梁输入,这两种方式对该梁本身和结构整体计算的结果都是一样的TSSD简化命令TS,*TSSDSET,初始设置HTK,*HZHTK,绘制图框TZML,*TZHML,图纸目录;;外部接口TCH,*TZHJK,天正建筑接口GS,*GSHJK,广厦接口PM,*PMJK,PM接口PZX,*PMZHX,PM轴线PZZ,*PMZHZ,PM柱子PLG,*PMLQ,PM梁、墙PGJ,*PMGJ,PM钢筋PCC,*PMCHC,PM尺寸PWZ,*PMWZ,PM文字PBH,*PMBH,PM编号;;轴网JZ,*JXZHW,矩形轴网HZ,*YHZHW,弧形轴网TZ,*TJZHX,添加轴线DZ,*DGZHX,单根轴线SZ,*SHCHZHX,删除轴线ZJ,*ZHXJC,轴线剪裁XZ,*XCHZHX,消重轴线BZ,*ZHWBZH,轴网标注DB,*DZHBH,单轴标号ZBJ,*ZHHBJ,轴号编辑YX,*ZHHYX,轴号隐现ZWP,*ZHHWP,轴号外偏QWP,*QXWP,取消外偏DH,*DHKG,点划开关ZBL,*ZHWXBXSH,轴网线比系数;;柱子CFZ,*CHFZH,插方类柱CYZ,*CHYZH,插圆类柱ZCC,*ZHCHCBZH,柱尺寸标注ZYW,*ZHYWBZH,柱原位标注ZJZ,*ZHJZHBZH,柱集中标注DZB,*DZHBZH,多柱标注SZH,*SHCHZHZ,删除柱子YZH,*YDZH,移动柱子ZTS,*ZHTSH,柱填实ZKX,*ZHKX,柱空心JX,*JXCHL,交线处理ZXS,*ZHXSHBH,柱虚实变换ZXB,*ZHXBXSH,柱线比系数;;梁ZXL,*ZHXBL,轴线布梁ZL,*HZHXL,画直线梁FZL,*FZHLX,复制梁线LYW,*LYWBZH,梁原位标注LJZ,*LJZHBZH,梁集中标注LBL,*LXBL,连续标梁CL,*CSHXL,擦双线梁GLK,*GBLK,改变梁宽LPY,*LXPY梁线偏移XLX,*JXCHL,交线处理LLJ,*LJLX,连接梁线QCL,*XCHLX,消重梁线LYD,*LXYD,梁线单侧变宽LXX,*LXXB,梁线修补LXS,*LXSHBH,梁虚实变换王浩东结构设计笔记资料LXB,*LXBXSH,梁线比系数;;剪力墙ZXQ,*ZHXBQ,轴线布墙ZQ,*HZHXQ,画直线墙FZQ,*FZHQX,复制墙线QJC,*QXJC,墙线加粗QHF,*JCHF,加粗恢复GQK,*GBQK,改变墙款QPY,*QXPY,墙线偏移QTC,*QXTCH,墙线填充CQ,*CSHXQ,擦双线墙QYD,*QXYD,墙线单侧变宽QBZ,*QXPMBZH,标剪力墙QK...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

TSSD快捷键(含探索者中文键名)
