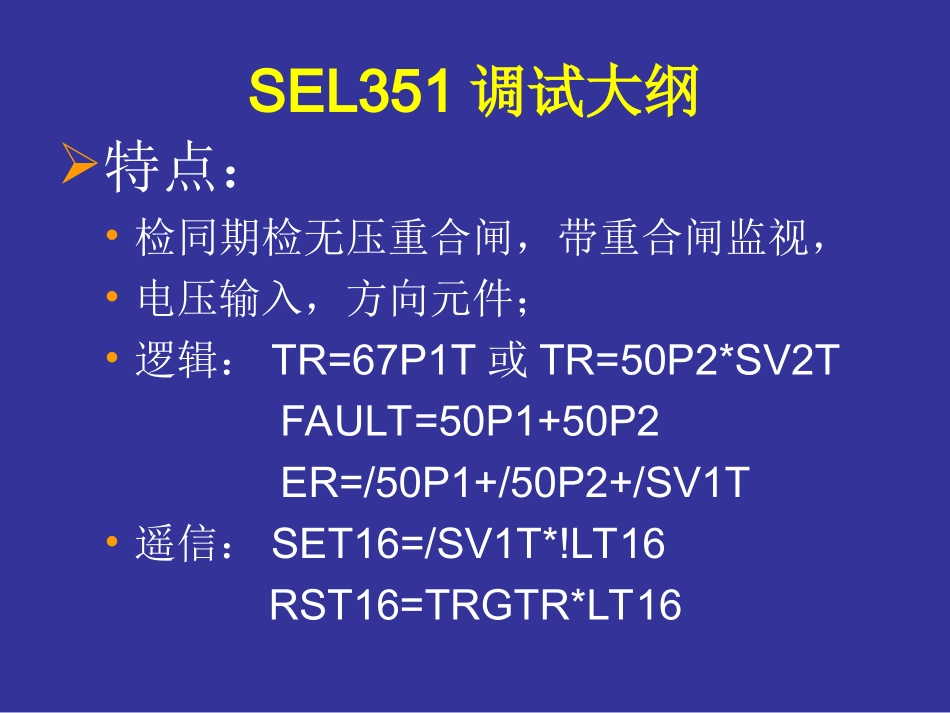

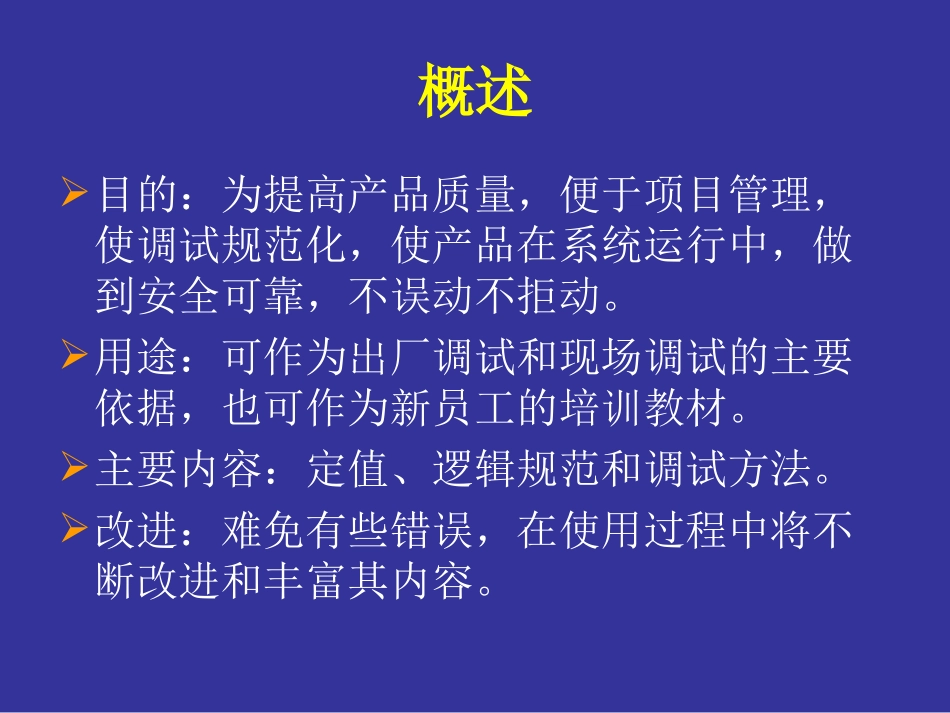

SEL产品调试大纲概述目的：为提高产品质量，便于项目管理，使调试规范化，使产品在系统运行中，做到安全可靠，不误动不拒动。用途：可作为出厂调试和现场调试的主要依据，也可作为新员工的培训教材。主要内容：定值、逻辑规范和调试方法。改进：难免有些错误，在使用过程中将不断改进和丰富其内容。SEL351调试大纲特点：•检同期检无压重合闸，带重合闸监视，•电压输入，方向元件；•逻辑：TR=67P1T或TR=50P2*SV2TFAULT=50P1+50P2ER=/50P1+/50P2+/SV1T•遥信：SET16=/SV1T*!LT16RST16=TRGTR*LT16SEL351调试大纲保护：•相、负序、中性点零序和自产零序方向过流保护；•瞬时、定时和反时限；•过压、欠压，过频、低频；•PT断线闭锁方向元件。SEL351试验方法试验设备准备继电器上电全局定值整定开入、开出量检查遥控交流输入过电流保护SEL351试验方法PT断线功能SET：EVOLT=Y；ELOP=YSETL：52A=INxxx(断路器辅助接点)。加入三相正序线电压100V，三相正序电流5A，断一相、二相或三相，用TAR命令监视LOP、ILOP的变化。SEL351试验方法重合闸功能测试：•SET：E79=1；79OI1=50周波；79RSD=750周波；79RSLD=750周波；79CLSD=0。•SETL：CL=0；ULCL=52A；79RI=!52A+TRIP；79RIS=1；79DTL=IN106+OUT103；79CLS=25A1+25A2。•继电器上电15秒后，并且79DTL置“0”，LO灯熄灭，这时可带重合闸功能做过流保护试验，重合闸动作时间为1秒。SEL351试验方法低周减载•SET：E81=1；81D1P=50Hz；81D1D=；27B81P=（低压闭锁）•逐渐降低此电压的频率，直至相应元件81D1动作。通过SERn串口命令来观察SOE事件记录，记下实际延时值，与设定值进行比较。SEL351试验方法滑差闭锁（f2—f1/Δt）•SET：SV7PU（Δt）=周波,SV7DO=0周波f1=81D2P=Hzf2=81D3P=81D1P=Hz闭锁保持时间:SV8DO=周波,SV8PU=0周波SV9PU=0周波，SV9DO=5周波•SELOGIC方程：SV7=81D2SV8=!SV7T*81D3SET7=/RB7*!LT7RST7=/RB7*LT7SV9=!SV8T*81D1T*LT7SV5=SV9T*LT5+81D1T*LT5*!LT7SEL351试验方法SEL351试验方法•测试方法：•启动该功能时，投入软压板使LT7为逻辑“1”，反之为逻辑“0”）。测试时，加入标准电压，频率为50Hz，再按大于滑差速率Δf下降频率，用TAR命令观察字位SV8T应该为逻辑“1”，表示闭锁低周出口。•下一步，按小于滑差速率Δf下降频率，用TAR命令观察字位SV8T应该为逻辑“0”，表示不闭锁低周出口。SEL351试验方法SEL351试验方法重合闸后加速•SET：后加速投入：ESOTF=YCLOEND=OFF断路器打开延时：52AEND=2周波断路器打开保持时间：SOTFD=30周波后加速延时：SV6PU==周波（小于SOTFD）后加速保持时间：SV6DO=5周波三相断开延时：3POD=1周波三相无流定值：50LP=0.25A后加速逻辑方程•SELOGIC方程：SV6=（50P2+50P3+50N1）*SOTFESEL351试验方法检同期•定值：E25=Y电压限值25VLO=,25VHI=最大滑差25SF=Hz,最大角差25ANG1=同期相SYNCP=合闸时间角差补偿TCLOSD=周波SV10PU=0周波，SV10DO=5周波SEL351试验方法•试验方法：•电压范围定值；将输入电压设为0.9倍动作值，逐渐升高电压，直至相应元件25VHI动作。输入电压设为1.1倍25VLO动作值，逐渐降低电压，直至相应元件，25VLO动作，记下实际动作值。通过SERn串口命令来观察SOE事件记录，记下实际值，与设定值进行比较。•最大滑差值25SF；将其中一侧电压的频率设为50Hz，另一侧电压的频率设为50Hz+25SF+1Hz，逐渐降低此电压的频率，直至相应元件，25SF动作。通过SERn串口命令来观察SOE事件记录，记下实际动作值，与设定值25SF进行比较。将其中一侧电压的频率设为50Hz，另一侧电压的频率设为50Hz-25SF-1Hz，逐渐升高此频率，直至相应元件，25SF动作。通过SERn串口命令来观察SOE事件记录，记下实际动作值，与设定值比较。SEL351试验方法•最大角差25ANG1：将其中一侧电压的相位设为0度，另一侧电压的相位设为25ANG1+60度，逐渐减小此电压的相位，直至相应元件：25A1动作。通过SERn串口命令来观察SOE事件记录，记下此值，与设定值进行比较。将其中一侧电压的相位设为0度，另一侧电压的相位设为25ANG1-60度，逐渐增加此相位，直至相应元件：2...
