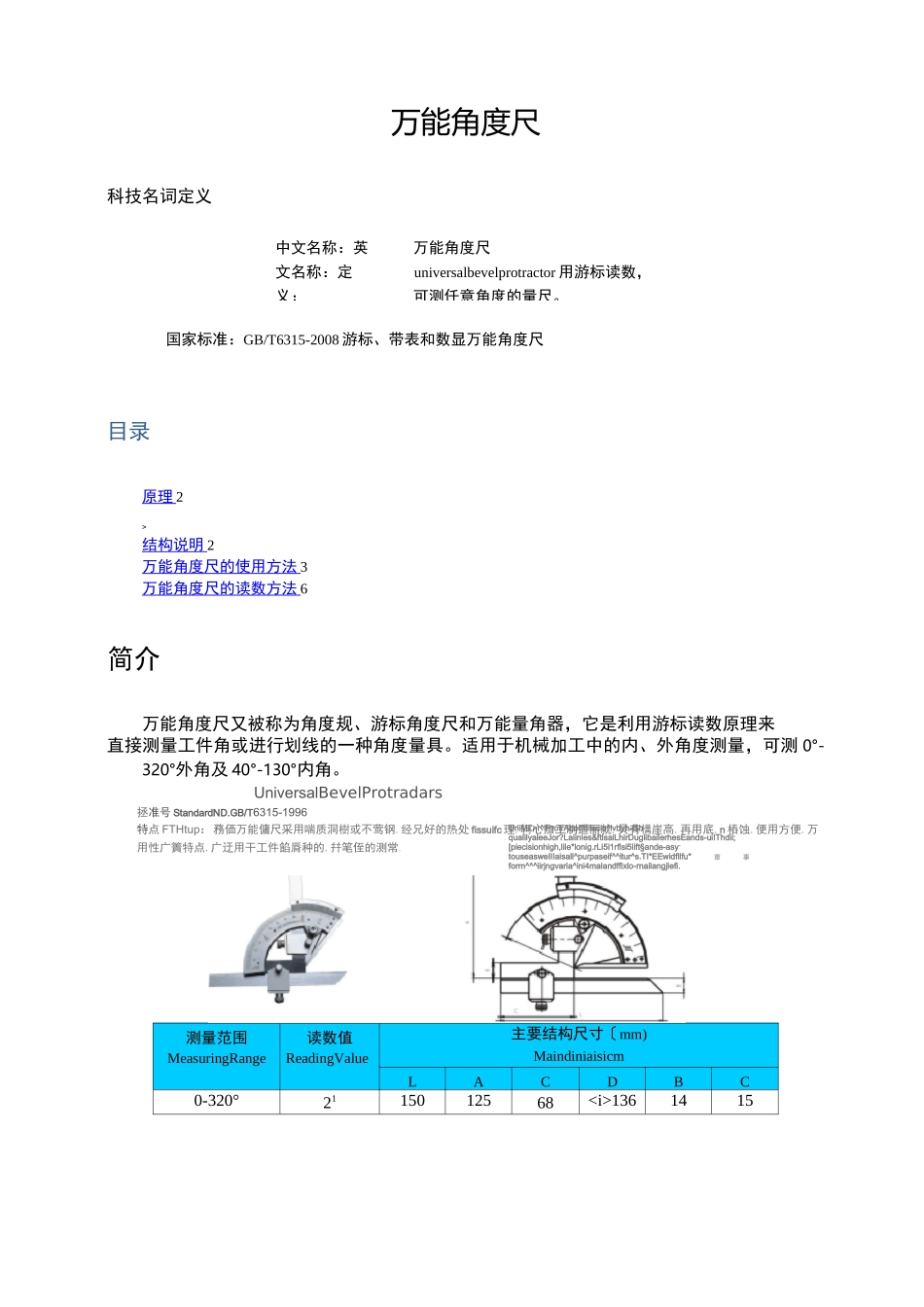

万能角度尺原理及使用说明VIP免费

UriiM£>r^lProtrAdofftfifecis^lvbyh-l$hqualilyaleeJor?Laiinles&ftlsalLhirDuglibailerhesEands-uiIThdii;[piecisionhigh,lile*lonig.rLi5i1rflsi5lift§ande-asy-touseasweIIIaisall^purpaseif^^itur^s.TI*EEwidfllfu*章事forrn^^^iirjngvaria^ini4malandffixlo-rnailangjlefi.万能角度尺科技名词定义中文名称：英文名称：定义：万能角度尺universalbevelprotractor用游标读数，可测任意角度的量尺。国家标准：GB/T6315-2008游标、带表和数显万能角度尺目录原理2>结构说明2万能角度尺的使用方法3万能角度尺的读数方法6简介万能角度尺又被称为角度规、游标角度尺和万能量角器，它是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。适用于机械加工中的内、外角度测量，可测0°-320°外角及40°-130°内角。UniversalBevelProtradars拯准号StandardND.GB/T6315-1996特点FTHtup：務価万能傭尺采用喘质洞樹或不莺钢.经兄好的热处fissuifc理.轲心加工制适丽就.貝有構崖高.再用底.n樁蚀.便用方便.万用性广簣特点.广迂用干工件餡脣种的.幷笔侄的测常.测量范围MeasuringRange读数值ReadingValue主要结构尺寸〔mm)MaindiniaisicmLACDBC0-320°21150125681361415原理万能角度尺是用来测量工件内、外角度的量具，其结构如图所示。万能角度尺的读数机构是根据游标原理制成的。主尺刻线每格为1°。游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标一格的差值为，也就是说万能角度尺读数准确度为2'。其读数方法与游标卡尺完全相同。<结构说明测量时应先校准零位，万能角度尺的零位，是当角尺与直尺均装上，而角尺的底边及基尺与直尺无间隙接触，此时主尺与游标的“0”线对准。调整好零位后，通过改变基尺、角尺、直尺的相互位置可测试0－320°范围内的任意角。应用万能角度尺测量工件时，要根据所测角度适当组合量尺，万能角度尺的结构：它由尺身、90°角尺、游标、制动器、基尺、直尺、卡块等组成。万能角度尺的测量范围游标万能角度尺有I型II型两种，其测量范围分别为0°~320°和0°~360°。图1I型直>:K放丈小圆主图2II型万能角度尺的使用方法！测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们紧固住，再来调整基尺测量面与其它有关测量面之间的夹角。这时，要先松开制动头上的螺母，移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合为止。然后拧紧制动器上的螺母，把角度尺取下来进行读数。1.测量0°~50°之间角度角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量。图3测量0°~50°之间角度2.测量50°~140°之间角度可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。工件的被测部位放在基尺和直尺的测量面之间进行测量。图4测量50°~140°之间角度也可以不拆下角尺，只把直尺和卡块卸掉，再把角尺拉到下边来，直到角尺短边与长边的交线和基尺的尖棱对齐为止。把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。图表5测量50°~140°之间角度3.测量140°~230°之间角度把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对齐为止。把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。图6测量140°~230°之间角度4.测量230°-320°之间角度把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。把产品的被测部位放在基尺和扇形板测量面之间进行测量。[图7测量230°-320°之间角度万能角度尺的读数方法先读出游标零线前的角度是几度，再从游标上读出角度“分”的数值，两者相加就是被测零件的角度数值。在万能角度上，基尺是固定在尺座上的，角尺是用卡块固定在扇形板上，可移动尺是用卡块固定在角尺上。若把角尺拆下，也可把直尺固定在扇形板上。由于角尺和直尺可以移动和拆换，使万能角度尺可以测量0°~320°的任何角度。角尺和直尺全装上时，可测量0°~50°的外角度，仅装上直尺时，可测量50°~140°的角度，仅装上角尺时，可测量140°~230°的角度，把角尺和直尺全拆下时，...
