不锈钢带表面质量检查标准VIP专享VIP免费

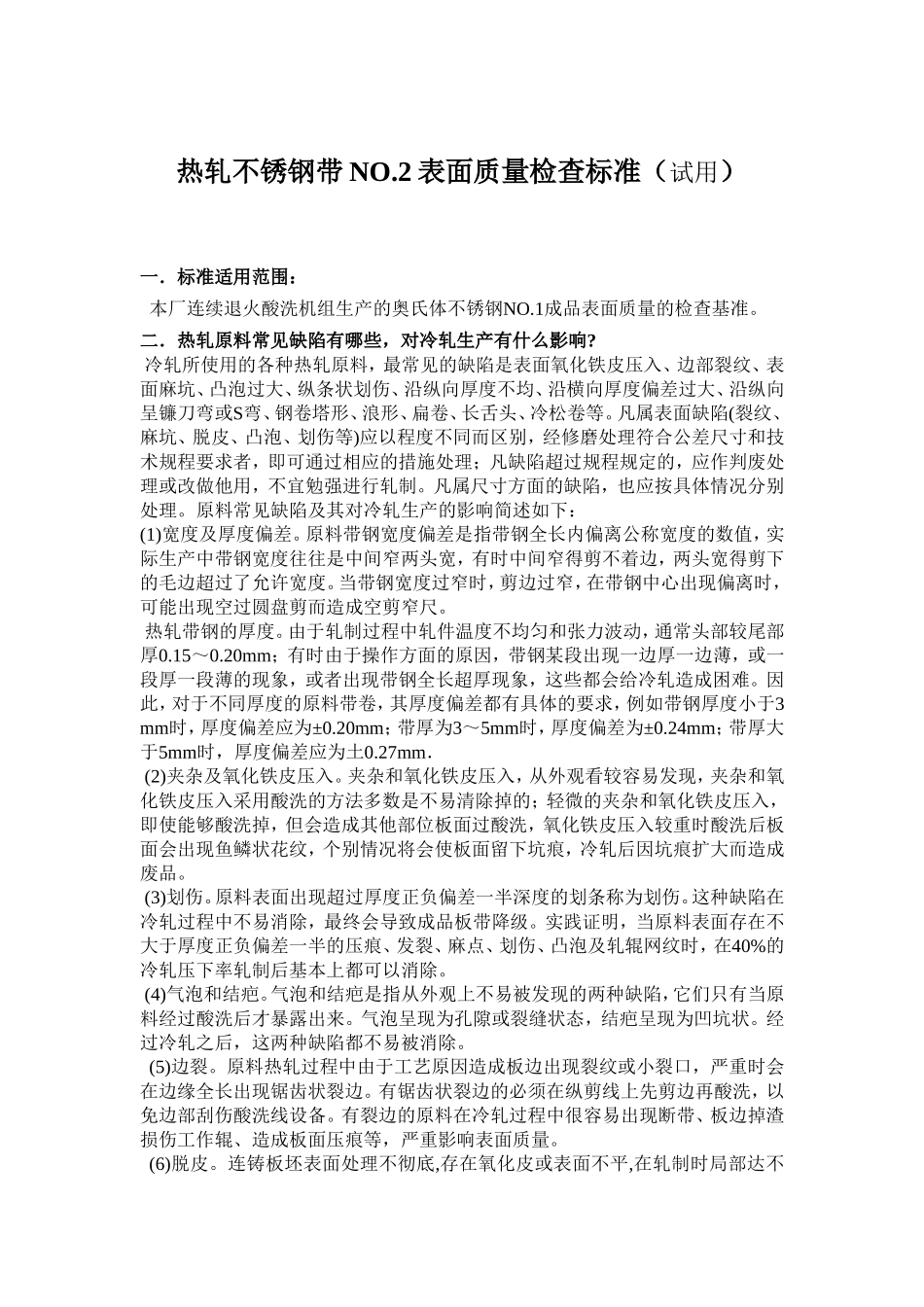

热轧不锈钢带NO.2表面质量检查标准（试用）一．标准适用范围：本厂连续退火酸洗机组生产的奥氏体不锈钢NO.1成品表面质量的检查基准。二．热轧原料常见缺陷有哪些，对冷轧生产有什么影响?冷轧所使用的各种热轧原料，最常见的缺陷是表面氧化铁皮压入、边部裂纹、表面麻坑、凸泡过大、纵条状划伤、沿纵向厚度不均、沿横向厚度偏差过大、沿纵向呈镰刀弯或S弯、钢卷塔形、浪形、扁卷、长舌头、冷松卷等。凡属表面缺陷(裂纹、麻坑、脱皮、凸泡、划伤等)应以程度不同而区别，经修磨处理符合公差尺寸和技术规程要求者，即可通过相应的措施处理；凡缺陷超过规程规定的，应作判废处理或改做他用，不宜勉强进行轧制。凡属尺寸方面的缺陷，也应按具体情况分别处理。原料常见缺陷及其对冷轧生产的影响简述如下：(1)宽度及厚度偏差。原料带钢宽度偏差是指带钢全长内偏离公称宽度的数值，实际生产中带钢宽度往往是中间窄两头宽，有时中间窄得剪不着边，两头宽得剪下的毛边超过了允许宽度。当带钢宽度过窄时，剪边过窄，在带钢中心出现偏离时，可能出现空过圆盘剪而造成空剪窄尺。热轧带钢的厚度。由于轧制过程中轧件温度不均匀和张力波动，通常头部较尾部厚0.15～0.20mm；有时由于操作方面的原因，带钢某段出现一边厚一边薄，或一段厚一段薄的现象，或者出现带钢全长超厚现象，这些都会给冷轧造成困难。因此，对于不同厚度的原料带卷，其厚度偏差都有具体的要求，例如带钢厚度小于3mm时，厚度偏差应为±0.20mm；带厚为3～5mm时，厚度偏差为±0.24mm；带厚大于5mm时，厚度偏差应为土0.27mm．(2)夹杂及氧化铁皮压入。夹杂和氧化铁皮压入，从外观看较容易发现，夹杂和氧化铁皮压入采用酸洗的方法多数是不易清除掉的；轻微的夹杂和氧化铁皮压入，即使能够酸洗掉，但会造成其他部位板面过酸洗，氧化铁皮压入较重时酸洗后板面会出现鱼鳞状花纹，个别情况将会使板面留下坑痕，冷轧后因坑痕扩大而造成废品。(3)划伤。原料表面出现超过厚度正负偏差一半深度的划条称为划伤。这种缺陷在冷轧过程中不易消除，最终会导致成品板带降级。实践证明，当原料表面存在不大于厚度正负偏差一半的压痕、发裂、麻点、划伤、凸泡及轧辊网纹时，在40%的冷轧压下率轧制后基本上都可以消除。(4)气泡和结疤。气泡和结疤是指从外观上不易被发现的两种缺陷，它们只有当原料经过酸洗后才暴露出来。气泡呈现为孔隙或裂缝状态，结疤呈现为凹坑状。经过冷轧之后，这两种缺陷都不易被消除。(5)边裂。原料热轧过程中由于工艺原因造成板边出现裂纹或小裂口，严重时会在边缘全长出现锯齿状裂边。有锯齿状裂边的必须在纵剪线上先剪边再酸洗，以免边部刮伤酸洗线设备。有裂边的原料在冷轧过程中很容易出现断带、板边掉渣损伤工作辊、造成板面压痕等，严重影响表面质量。(6)脱皮。连铸板坯表面处理不彻底,存在氧化皮或表面不平,在轧制时局部达不到其深宽比要求是导致脱皮的主要原因。脱皮沿轧制方向呈舌状或线状分层，脱皮部位根部明显发黑。冷轧时表面脱皮容易粘辊、层叠，引起抽带、压痕等对轧辊损害严重。脱皮轻微时可以通过修磨处理再冷轧，通过修磨处理不掉时应做废品处理。(7)边部或中部浪形。原料存在边部和中部浪形，是热轧产品的缺陷。它往往是由于在热轧过程中两边或中间与两边压下量不均，轧件加热不均匀，而使纵向延伸不均匀造成的。使用具有这样缺陷的原料，是难以冷轧出高质量成品的。特别是有这样缺陷的热轧带卷，在连续机组上运行时，浪形下部表面往往出现新的划伤如果浪形严重时，在剪边后还会出现多肉和卷取后出现端部松紧不同等缺陷，在冷轧过程中出现跑偏、轧皱和轧制不稳定等现象。(8)镰刀弯和S弯。镰刀弯和S弯出现在热轧带钢中，它是指带钢中心线沿带钢长度方向出现的镰刀形和S形的变化。有镰刀弯和S弯的原料在连续机组和在冷轧机组轧制时，必然引起带钢跑偏，严重时造成断带事故。同时它们在圆盘剪上剪切时，往往不能保证带边均匀和取直使带钢卷取时产生塔形，钢卷两端松紧不匀。产生镰刀弯和S弯的原因是，热轧过程中两边压下量不匀和加热温度不均。它属于无法消除的缺陷。为保证冷轧过程顺利进行，带钢的镰刀弯应符...
