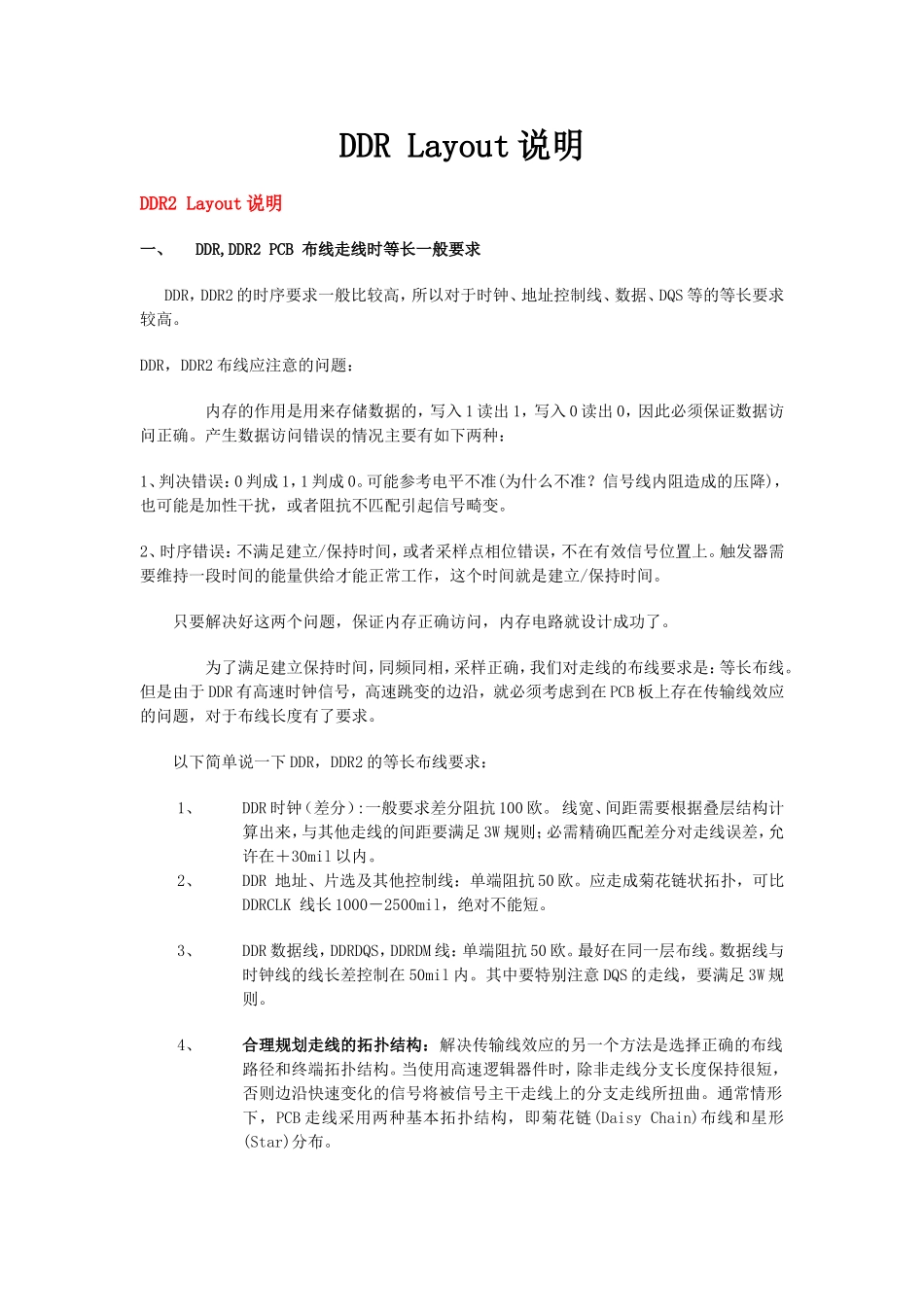

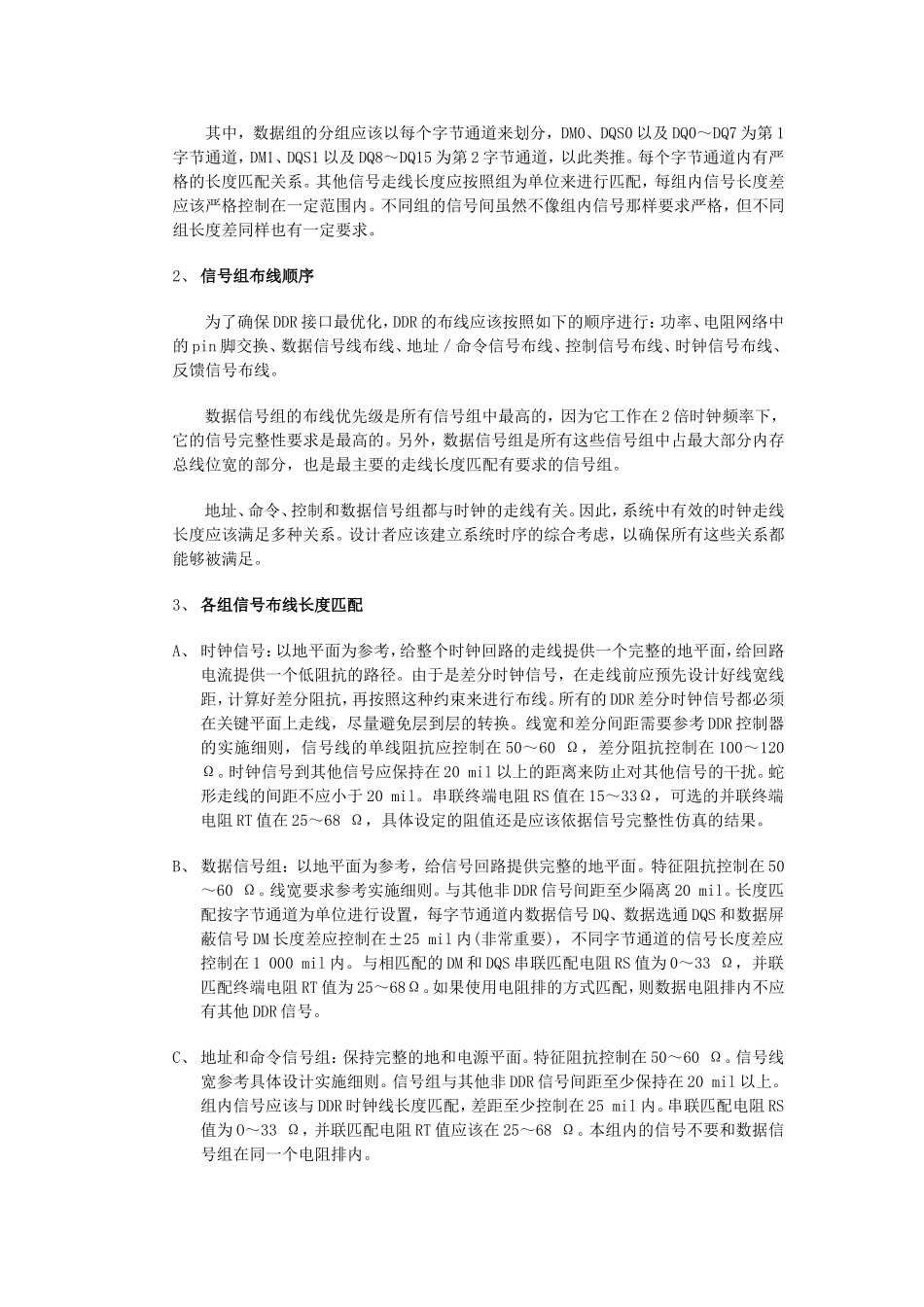

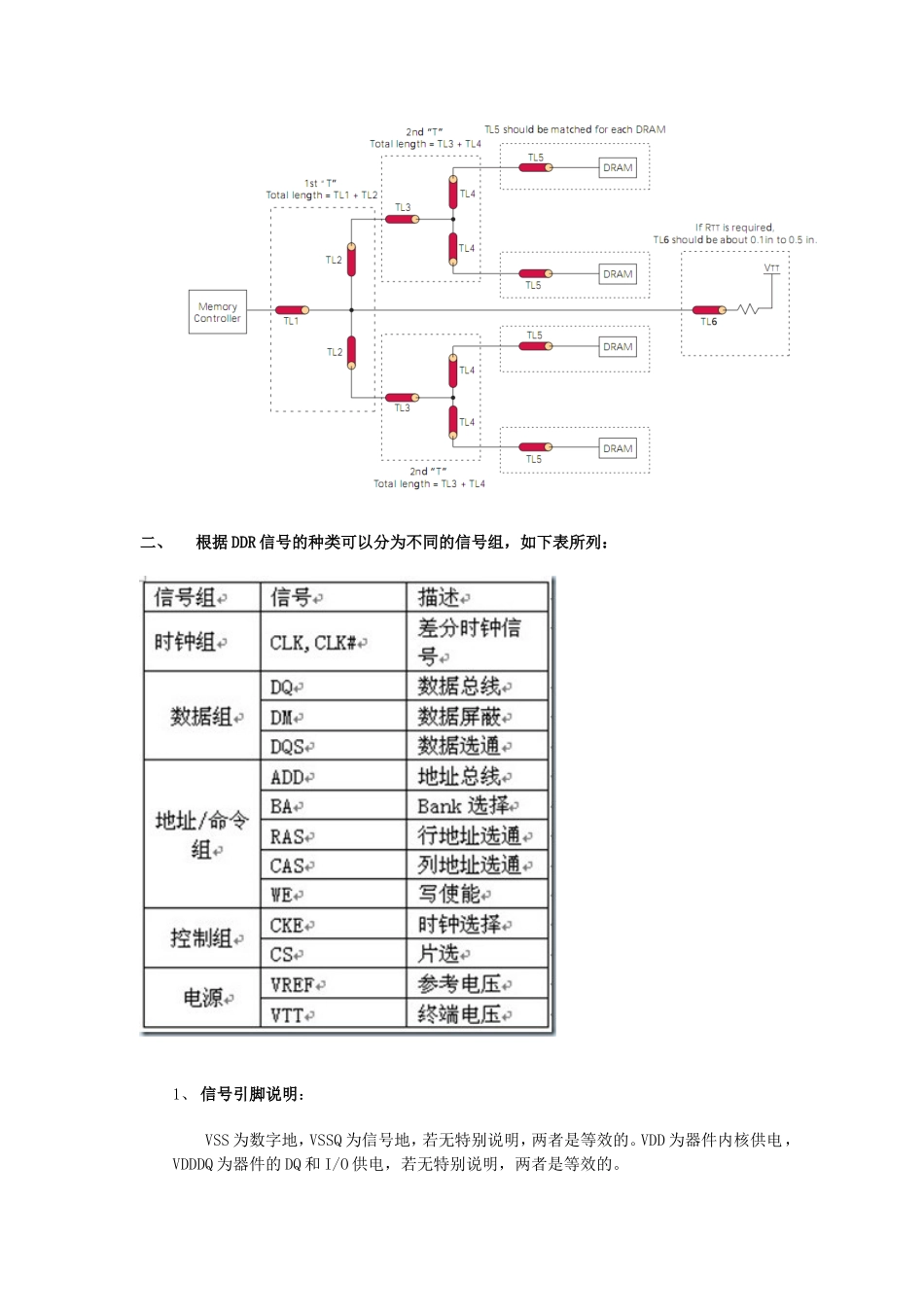

DDRLayout说明DDR2Layout说明一、DDR,DDR2PCB布线走线时等长一般要求DDR，DDR2的时序要求一般比较高，所以对于时钟、地址控制线、数据、DQS等的等长要求较高。DDR，DDR2布线应注意的问题：内存的作用是用来存储数据的，写入1读出1，写入0读出0，因此必须保证数据访问正确。产生数据访问错误的情况主要有如下两种：1、判决错误：0判成1，1判成0。可能参考电平不准(为什么不准？信号线内阻造成的压降)，也可能是加性干扰，或者阻抗不匹配引起信号畸变。2、时序错误：不满足建立/保持时间，或者采样点相位错误，不在有效信号位置上。触发器需要维持一段时间的能量供给才能正常工作，这个时间就是建立/保持时间。只要解决好这两个问题，保证内存正确访问，内存电路就设计成功了。为了满足建立保持时间，同频同相，采样正确，我们对走线的布线要求是：等长布线。但是由于DDR有高速时钟信号，高速跳变的边沿，就必须考虑到在PCB板上存在传输线效应的问题，对于布线长度有了要求。以下简单说一下DDR，DDR2的等长布线要求：1、DDR时钟（差分）:一般要求差分阻抗100欧。线宽、间距需要根据叠层结构计算出来，与其他走线的间距要满足3W规则；必需精确匹配差分对走线误差，允许在＋30mil以内。2、DDR地址、片选及其他控制线：单端阻抗50欧。应走成菊花链状拓扑，可比DDRCLK线长1000－2500mil，绝对不能短。3、DDR数据线，DDRDQS，DDRDM线：单端阻抗50欧。最好在同一层布线。数据线与时钟线的线长差控制在50mil内。其中要特别注意DQS的走线，要满足3W规则。4、合理规划走线的拓扑结构：解决传输线效应的另一个方法是选择正确的布线路径和终端拓扑结构。当使用高速逻辑器件时，除非走线分支长度保持很短，否则边沿快速变化的信号将被信号主干走线上的分支走线所扭曲。通常情形下，PCB走线采用两种基本拓扑结构，即菊花链(DaisyChain)布线和星形(Star)分布。二、根据DDR信号的种类可以分为不同的信号组，如下表所列：1、信号引脚说明：VSS为数字地，VSSQ为信号地，若无特别说明，两者是等效的。VDD为器件内核供电，VDDDQ为器件的DQ和I/O供电，若无特别说明，两者是等效的。其中，数据组的分组应该以每个字节通道来划分，DM0、DQS0以及DQ0～DQ7为第1字节通道，DM1、DQS1以及DQ8～DQ15为第2字节通道，以此类推。每个字节通道内有严格的长度匹配关系。其他信号走线长度应按照组为单位来进行匹配，每组内信号长度差应该严格控制在一定范围内。不同组的信号间虽然不像组内信号那样要求严格，但不同组长度差同样也有一定要求。2、信号组布线顺序为了确保DDR接口最优化，DDR的布线应该按照如下的顺序进行：功率、电阻网络中的pin脚交换、数据信号线布线、地址／命令信号布线、控制信号布线、时钟信号布线、反馈信号布线。数据信号组的布线优先级是所有信号组中最高的，因为它工作在2倍时钟频率下，它的信号完整性要求是最高的。另外，数据信号组是所有这些信号组中占最大部分内存总线位宽的部分，也是最主要的走线长度匹配有要求的信号组。地址、命令、控制和数据信号组都与时钟的走线有关。因此，系统中有效的时钟走线长度应该满足多种关系。设计者应该建立系统时序的综合考虑，以确保所有这些关系都能够被满足。3、各组信号布线长度匹配A、时钟信号：以地平面为参考，给整个时钟回路的走线提供一个完整的地平面，给回路电流提供一个低阻抗的路径。由于是差分时钟信号，在走线前应预先设计好线宽线距，计算好差分阻抗，再按照这种约束来进行布线。所有的DDR差分时钟信号都必须在关键平面上走线，尽量避免层到层的转换。线宽和差分间距需要参考DDR控制器的实施细则，信号线的单线阻抗应控制在50～60Ω，差分阻抗控制在100～120Ω。时钟信号到其他信号应保持在20mil以上的距离来防止对其他信号的干扰。蛇形走线的间距不应小于20mil。串联终端电阻RS值在15～33Ω，可选的并联终端电阻RT值在25～68Ω，具体设定的阻值还是应该依据信号完整性仿真的结果。B、数据信号组：以地平面为参考，给信号回路提供完整的地平面。特征阻抗控制在50～60Ω。线宽要求参考实施细则。与其他非DDR信号间距至少隔离20mil。长度...
