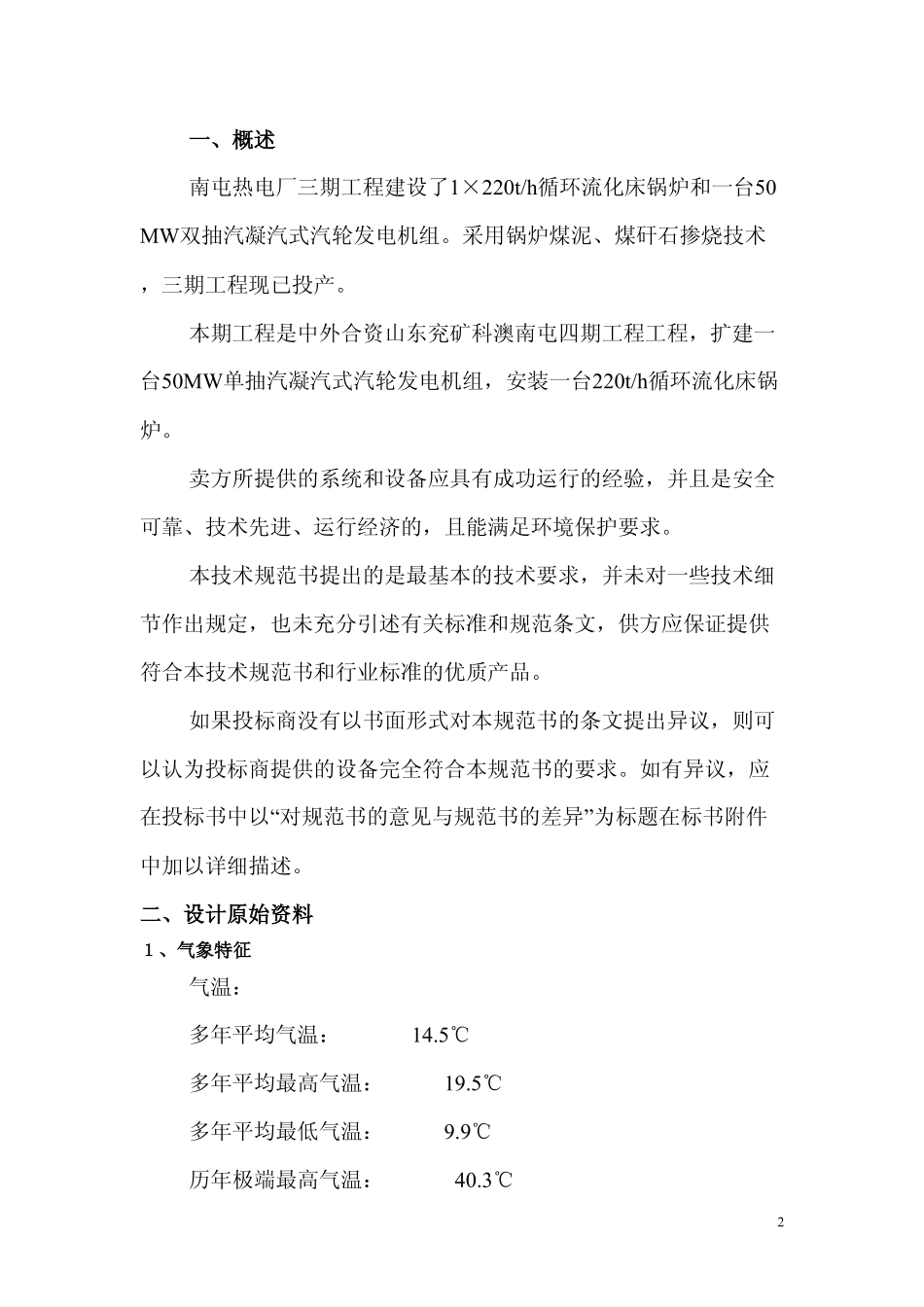

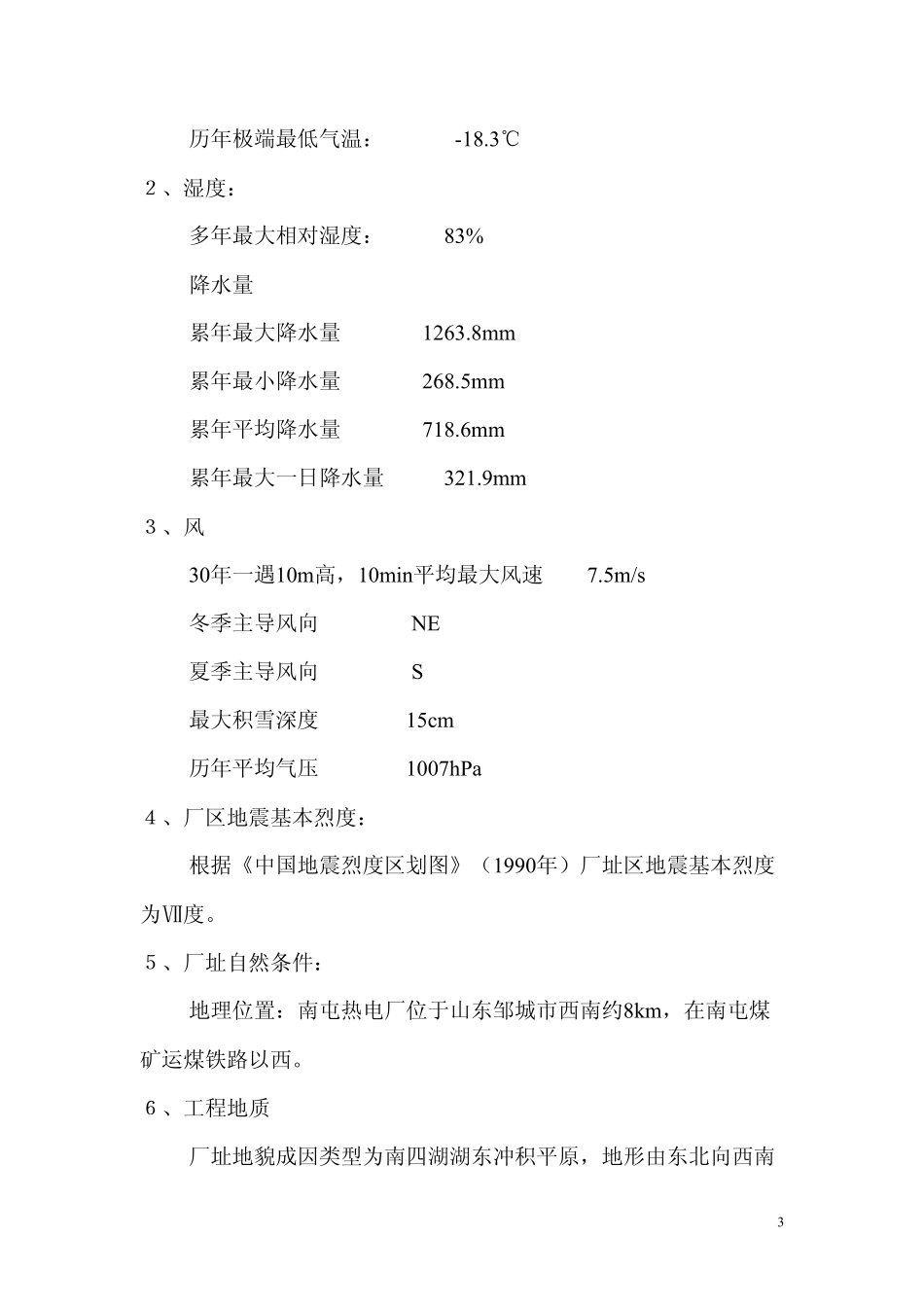

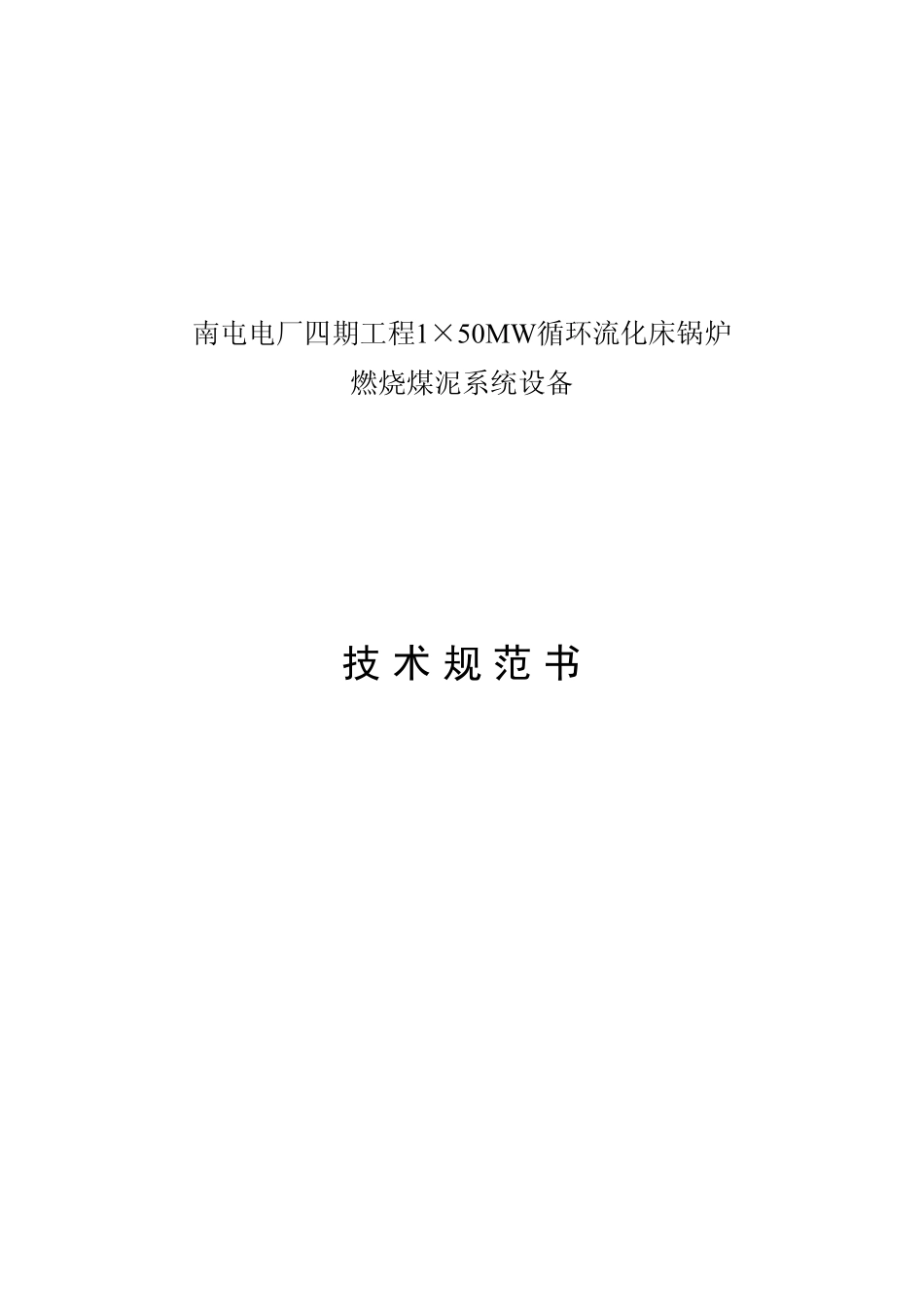

南屯电厂四期工程1×50MW循环流化床锅炉燃烧煤泥系统设备技术规范书一、概述南屯热电厂三期工程建设了1×220t/h循环流化床锅炉和一台50MW双抽汽凝汽式汽轮发电机组。采用锅炉煤泥、煤矸石掺烧技术，三期工程现已投产。本期工程是中外合资山东兖矿科澳南屯四期工程工程，扩建一台50MW单抽汽凝汽式汽轮发电机组，安装一台220t/h循环流化床锅炉。卖方所提供的系统和设备应具有成功运行的经验，并且是安全可靠、技术先进、运行经济的，且能满足环境保护要求。本技术规范书提出的是最基本的技术要求，并未对一些技术细节作出规定，也未充分引述有关标准和规范条文，供方应保证提供符合本技术规范书和行业标准的优质产品。如果投标商没有以书面形式对本规范书的条文提出异议，则可以认为投标商提供的设备完全符合本规范书的要求。如有异议，应在投标书中以“对规范书的意见与规范书的差异”为标题在标书附件中加以详细描述。二、设计原始资料１、气象特征气温：多年平均气温：14.5℃多年平均最高气温：19.5℃多年平均最低气温：9.9℃历年极端最高气温：40.3℃2历年极端最低气温：-18.3℃２、湿度：多年最大相对湿度：83%降水量累年最大降水量1263.8mm累年最小降水量268.5mm累年平均降水量718.6mm累年最大一日降水量321.9mm３、风30年一遇10m高，10min平均最大风速7.5m/s冬季主导风向NE夏季主导风向S最大积雪深度15cm历年平均气压1007hPa４、厂区地震基本烈度：根据《中国地震烈度区划图》（1990年）厂址区地震基本烈度为Ⅶ度。５、厂址自然条件：地理位置：南屯热电厂位于山东邹城市西南约8km，在南屯煤矿运煤铁路以西。６、工程地质厂址地貌成因类型为南四湖湖东冲积平原，地形由东北向西南3方向倾斜，自然坡度为2.96‰。三、系统参数1.1系统能力：料仓出料流量：36m3/h（总）运行制度：24h/d1.2物料参数：来自选煤厂的煤泥堆积密度：最大1300kg/m3最小1000kg/m3物料粒度：滤饼≤0.5mm，杂质最小粒度40×40×40mm温度：-18.3℃-+40.3℃含水率：24-33%固形物含量：范围67-76%额定71%1.3电气参数：电压：380/220V三相频率：50Hz控制系统电压：220V交流保护等级：IP551.4结构计算：最小材料厚度：仓底：10mm料仓筒底外壳：10/8mm4料仓顶：6mm四、供货范围的技术说明1煤泥料仓用途：煤泥的贮存及计量技术参数：数量：1容积（总）：约160m3容积（贮料）：约120m3内径：5800mm筒体高度：6000mm辅助结构高度：约2700mm总高度：不大于8700mm料仓包括：1）料仓仓体结构根据设备厂家布置图加工的焊接碳钢结构—由用户根据设备厂家图纸制造—为了便于全部仓体结构能在国内进行加工，设备厂家将提供符合DIN及设备厂家标准的全部文件，包括：总布置图料他结构图制造图及必要的制造工艺说明仓底图纸5出料输送系统的布置图设备厂家将根据DIN标准（但不考虑地震影响）进行结构设计。该设计必要时应由用户委托的设计院转换成中国标准。１套物料减压系统料仓用途：减轻由物料自重引起物料压实、释放垂直向载荷、降低水平方向应力（该应力会导致稳定料拱形成）。1个减压十字架1个减压锥—由用户根据设备厂家图纸制造—为了便于用户对该物料减压系统在当地制造，设备厂家将根据DIN及设备厂家标准提供以下文件：减压装置制造图减压系统的布置图1套料仓出料系统组装于料仓的水平底上2旋转出料系统用途：向出料输送系统连续供料数量：1型号：电机功率：6电压：380/220V交流/50Hz保护等级：IP55详细说明：1个旋转鼓碳钢焊接结构1块悬挂板用于旋转装置与仓底的连接2支拨料臂，型号拨料板为不锈钢，并配有固定装置，弹簧卡及可互换的钩子2套固定装置用于拨料臂的直径限定1个无螺栓浮动联轴器用于旋转鼓与行星齿轮减速箱的连接1台行星齿轮减速箱，型号重型结构，最大恒转柜M=200.000Nm，速比1.5。包括螺旋齿轮装置并经特殊设计作为中间齿轮，完全组装。1套多三角皮带驱动装置，位于减速机与电机之间，包括保护罩。1台双速电机14/22KW３1套出料输送系统用途：作计量及出料装置。安装位置：组装于水平料仓底下部。型号：数量：２台7额定出料能力：7.5m3/h最大出料能力：9m3/h电机功率：电压：380/220V交流/50Hz保护等...
