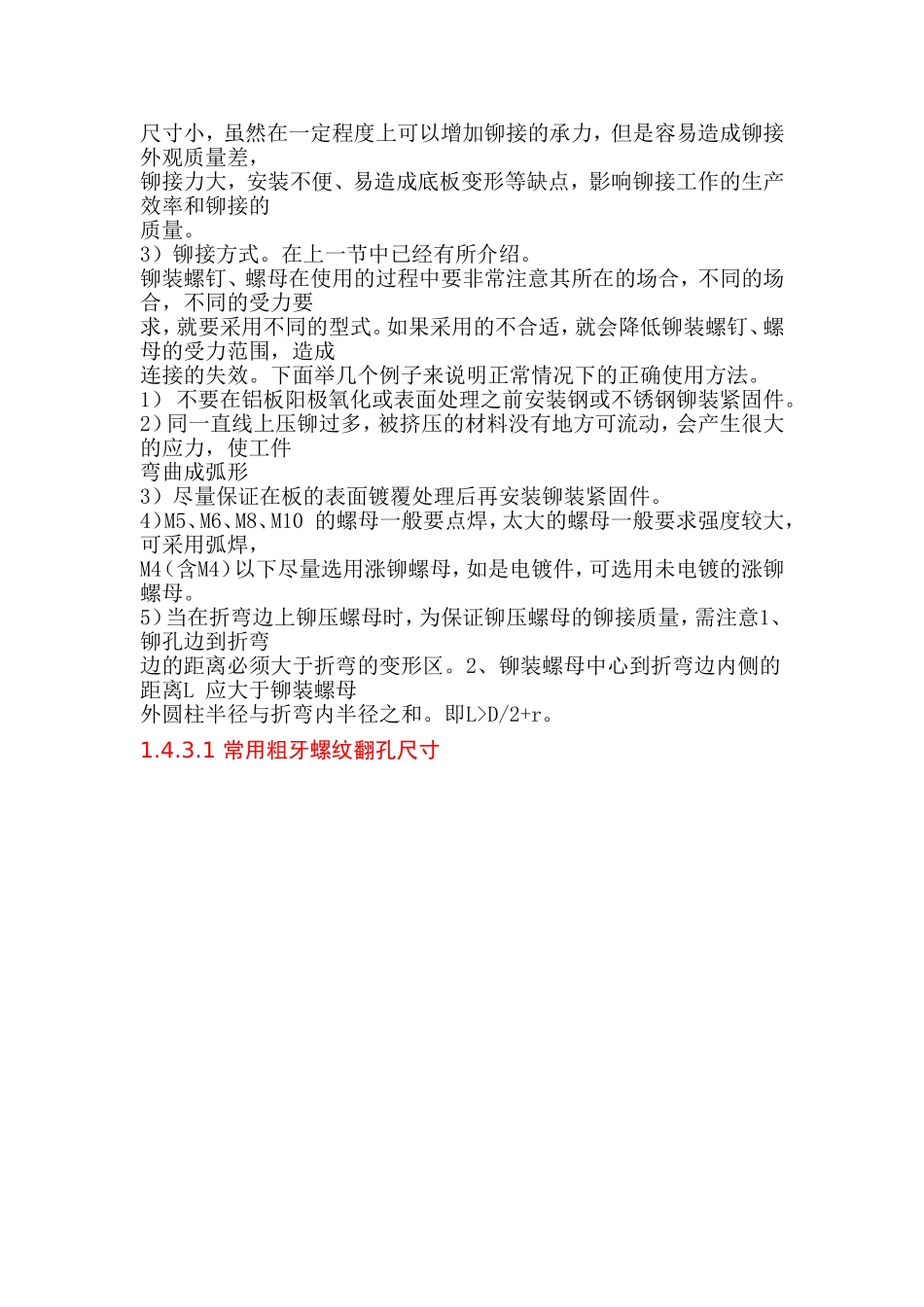

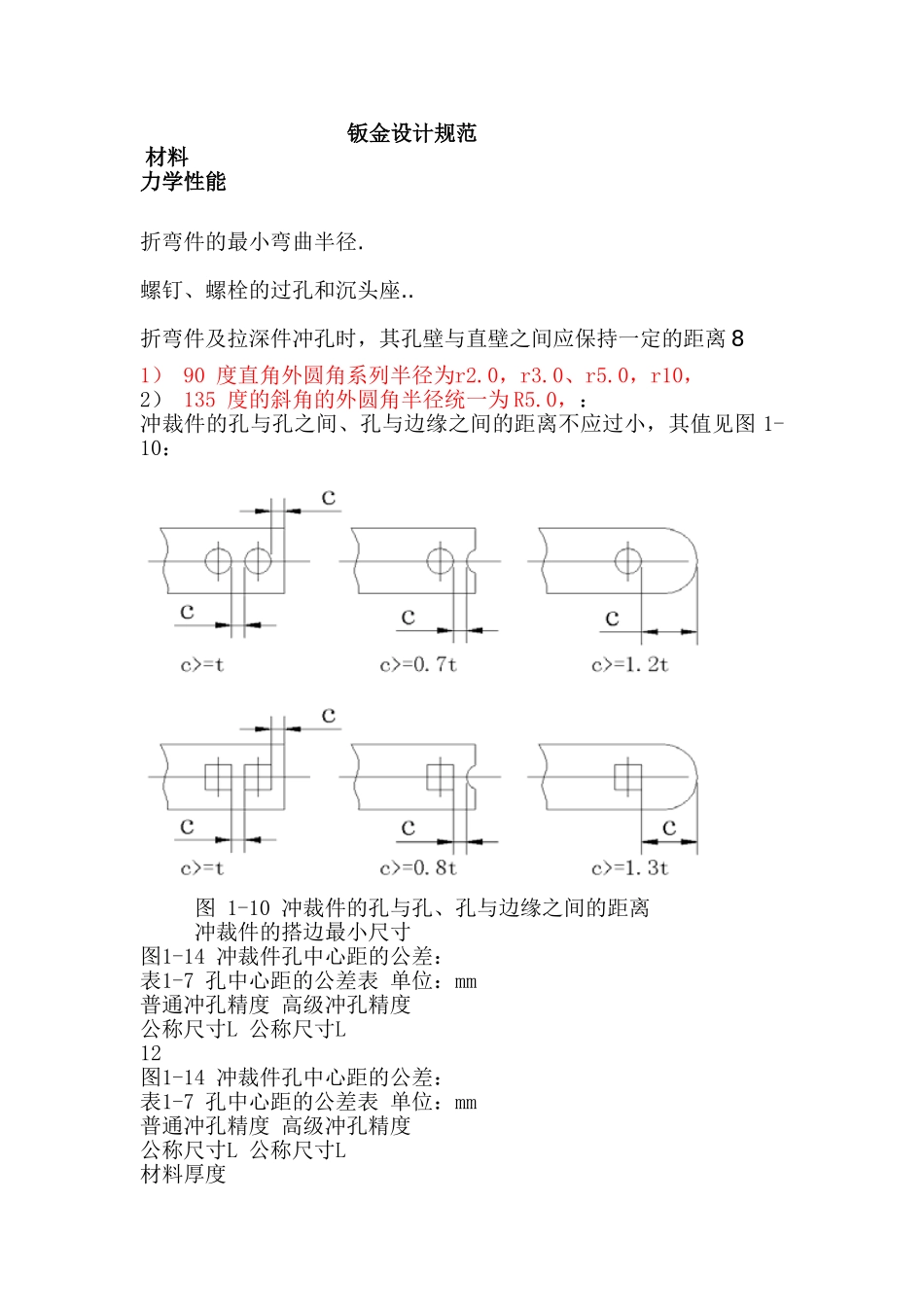

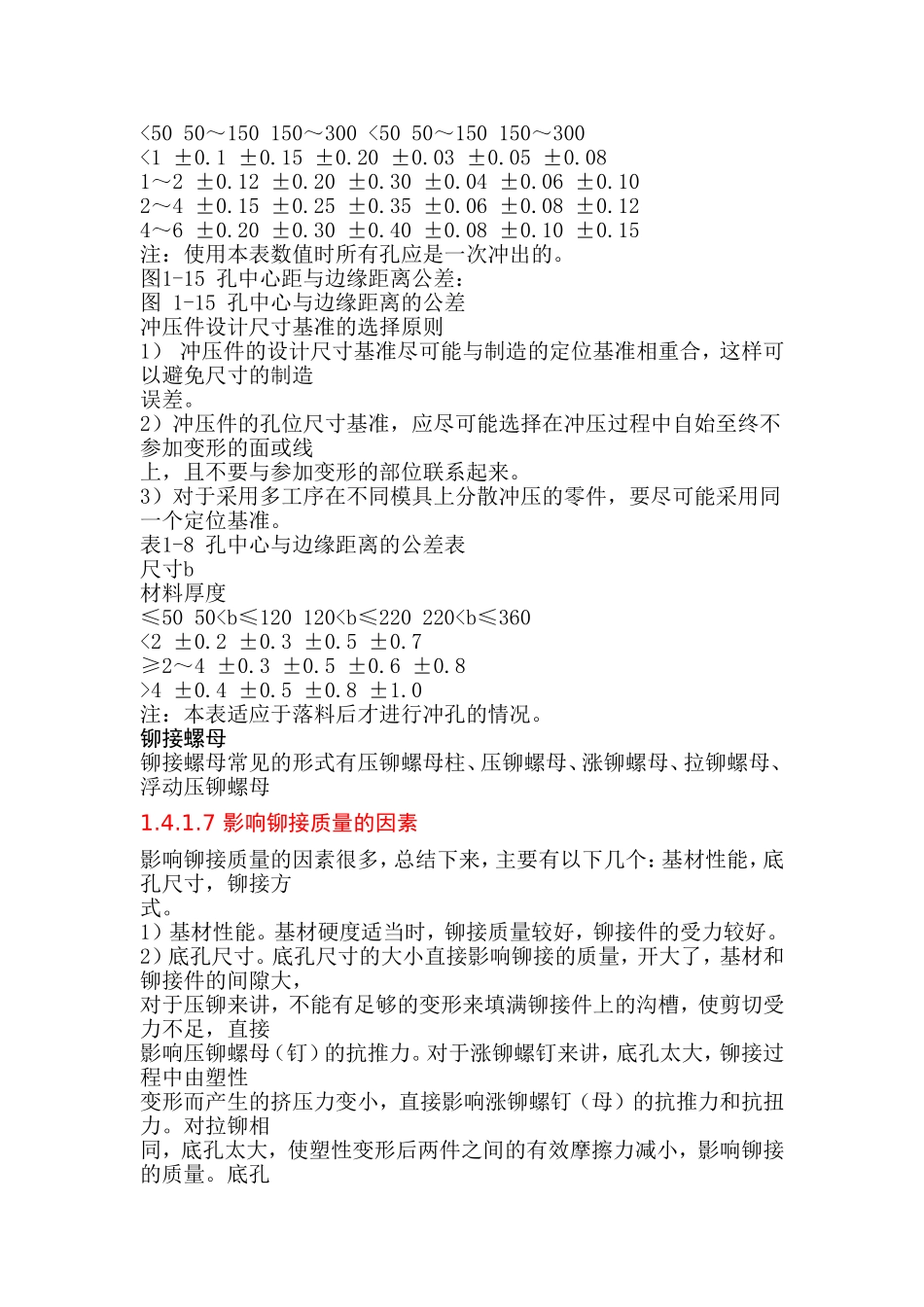

钣金设计规范材料力学性能折弯件的最小弯曲半径.螺钉、螺栓的过孔和沉头座..折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离81）90度直角外圆角系列半径为r2.0，r3.0、r5.0，r10，2）135度的斜角的外圆角半径统一为R5.0，：冲裁件的孔与孔之间、孔与边缘之间的距离不应过小，其值见图1-10：图1-10冲裁件的孔与孔、孔与边缘之间的距离冲裁件的搭边最小尺寸图1-14冲裁件孔中心距的公差：表1-7孔中心距的公差表单位：mm普通冲孔精度高级冲孔精度公称尺寸L公称尺寸L12图1-14冲裁件孔中心距的公差：表1-7孔中心距的公差表单位：mm普通冲孔精度高级冲孔精度公称尺寸L公称尺寸L材料厚度<5050～150150～300<5050～150150～300<1±0.1±0.15±0.20±0.03±0.05±0.081～2±0.12±0.20±0.30±0.04±0.06±0.102～4±0.15±0.25±0.35±0.06±0.08±0.124～6±0.20±0.30±0.40±0.08±0.10±0.15注：使用本表数值时所有孔应是一次冲出的。图1-15孔中心距与边缘距离公差：图1-15孔中心与边缘距离的公差冲压件设计尺寸基准的选择原则1）冲压件的设计尺寸基准尽可能与制造的定位基准相重合，这样可以避免尺寸的制造误差。2）冲压件的孔位尺寸基准，应尽可能选择在冲压过程中自始至终不参加变形的面或线上，且不要与参加变形的部位联系起来。3）对于采用多工序在不同模具上分散冲压的零件，要尽可能采用同一个定位基准。表1-8孔中心与边缘距离的公差表尺寸b材料厚度≤50504±0.4±0.5±0.8±1.0注：本表适应于落料后才进行冲孔的情况。铆接螺母铆接螺母常见的形式有压铆螺母柱、压铆螺母、涨铆螺母、拉铆螺母、浮动压铆螺母1.4.1.7影响铆接质量的因素影响铆接质量的因素很多，总结下来，主要有以下几个：基材性能，底孔尺寸，铆接方式。1）基材性能。基材硬度适当时，铆接质量较好，铆接件的受力较好。2）底孔尺寸。底孔尺寸的大小直接影响铆接的质量，开大了，基材和铆接件的间隙大，对于压铆来讲，不能有足够的变形来填满铆接件上的沟槽，使剪切受力不足，直接影响压铆螺母（钉）的抗推力。对于涨铆螺钉来讲，底孔太大，铆接过程中由塑性变形而产生的挤压力变小，直接影响涨铆螺钉（母）的抗推力和抗扭力。对拉铆相同，底孔太大，使塑性变形后两件之间的有效摩擦力减小，影响铆接的质量。底孔尺寸小，虽然在一定程度上可以增加铆接的承力，但是容易造成铆接外观质量差，铆接力大，安装不便、易造成底板变形等缺点，影响铆接工作的生产效率和铆接的质量。3）铆接方式。在上一节中已经有所介绍。铆装螺钉、螺母在使用的过程中要非常注意其所在的场合，不同的场合，不同的受力要求，就要采用不同的型式。如果采用的不合适，就会降低铆装螺钉、螺母的受力范围，造成连接的失效。下面举几个例子来说明正常情况下的正确使用方法。1）不要在铝板阳极氧化或表面处理之前安装钢或不锈钢铆装紧固件。2）同一直线上压铆过多，被挤压的材料没有地方可流动，会产生很大的应力，使工件弯曲成弧形3）尽量保证在板的表面镀覆处理后再安装铆装紧固件。4）M5、M6、M8、M10的螺母一般要点焊，太大的螺母一般要求强度较大，可采用弧焊，M4（含M4）以下尽量选用涨铆螺母，如是电镀件，可选用未电镀的涨铆螺母。5）当在折弯边上铆压螺母时，为保证铆压螺母的铆接质量，需注意1、铆孔边到折弯边的距离必须大于折弯的变形区。2、铆装螺母中心到折弯边内侧的距离L应大于铆装螺母外圆柱半径与折弯内半径之和。即L>D/2+r。1.4.3.1常用粗牙螺纹翻孔尺寸--加强筋--加工余量常用材料和镀覆层相互接触时的接触腐蚀等级注：①钢镀铬为铜、镍、铬复合镀层②钢镀镍为铜、镍复合镀层③钢指碳素钢和低合金钢接触偶等级：0级——不引起接触腐蚀可安全使用；1级——引起接触腐蚀，但影响不严重，在多数场合下可以使用，热带海洋环境例外。（需进行涂装）；2级——引起严重的接触腐蚀，除在有空调的干燥室内或密封良好的条件下，一般不宜采用。（必须用绝缘垫片隔离）。接触偶设计过程中，应尽量避免大阴极小阳极现象出现。7.1.3.4镀覆层设计原...
