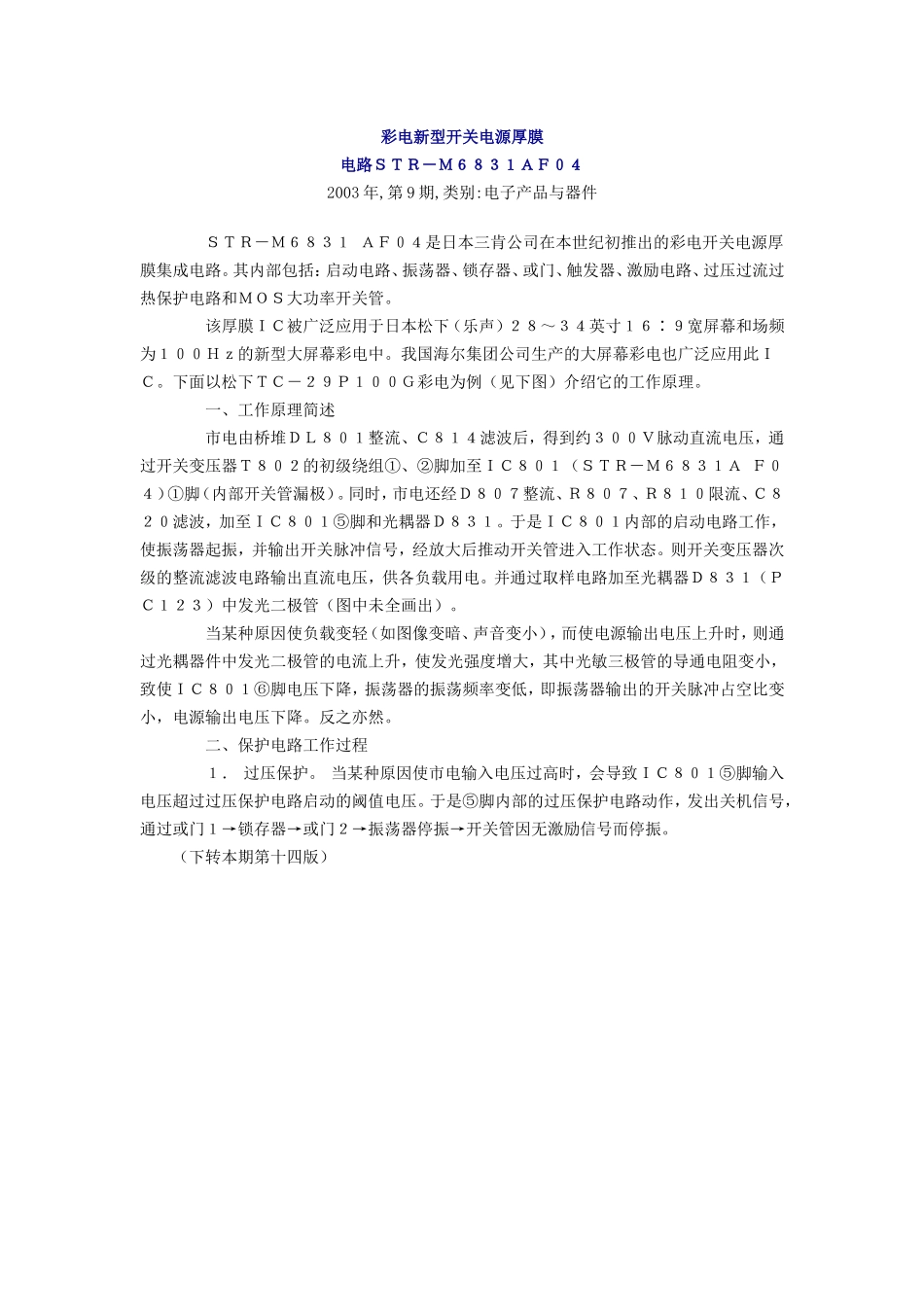

彩电新型开关电源厚膜电路ＳＴＲ－Ｍ６８３１ＡＦ０４2003年,第9期,类别:电子产品与器件ＳＴＲ－Ｍ６８３１ＡＦ０４是日本三肯公司在本世纪初推出的彩电开关电源厚膜集成电路。其内部包括：启动电路、振荡器、锁存器、或门、触发器、激励电路、过压过流过热保护电路和ＭＯＳ大功率开关管。该厚膜ＩＣ被广泛应用于日本松下（乐声）２８～３４英寸１６∶９宽屏幕和场频为１００Ｈｚ的新型大屏幕彩电中。我国海尔集团公司生产的大屏幕彩电也广泛应用此ＩＣ。下面以松下ＴＣ－２９Ｐ１００Ｇ彩电为例（见下图）介绍它的工作原理。一、工作原理简述市电由桥堆ＤＬ８０１整流、Ｃ８１４滤波后，得到约３００Ｖ脉动直流电压，通过开关变压器Ｔ８０２的初级绕组①、②脚加至ＩＣ８０１（ＳＴＲ－Ｍ６８３１ＡＦ０４）①脚（内部开关管漏极）。同时，市电还经Ｄ８０７整流、Ｒ８０７、Ｒ８１０限流、Ｃ８２０滤波，加至ＩＣ８０１⑤脚和光耦器Ｄ８３１。于是ＩＣ８０１内部的启动电路工作，使振荡器起振，并输出开关脉冲信号，经放大后推动开关管进入工作状态。则开关变压器次级的整流滤波电路输出直流电压，供各负载用电。并通过取样电路加至光耦器Ｄ８３１（ＰＣ１２３）中发光二极管（图中未全画出）。当某种原因使负载变轻（如图像变暗、声音变小），而使电源输出电压上升时，则通过光耦器件中发光二极管的电流上升，使发光强度增大，其中光敏三极管的导通电阻变小，致使ＩＣ８０１⑥脚电压下降，振荡器的振荡频率变低，即振荡器输出的开关脉冲占空比变小，电源输出电压下降。反之亦然。二、保护电路工作过程１．过压保护。当某种原因使市电输入电压过高时，会导致ＩＣ８０１⑤脚输入电压超过过压保护电路启动的阈值电压。于是⑤脚内部的过压保护电路动作，发出关机信号，通过或门１→锁存器→或门２→振荡器停振→开关管因无激励信号而停振。（下转本期第十四版）熊猫２１１８Ａ型彩电开关电源故障检修2003年,第3期,类别:彩电维修接修一台熊猫２１１８Ａ型彩电，开机呈三无，开关电源部分发出“吱吱”响声。测开关电源＋Ｂ端电压（１０８Ｖ）仅为６０Ｖ左右，分析故障可能出在开关电源电路或行电路。首先判断开关电源工作是否正常，断开＋Ｂ电源负载（将Ｒ４１１一端焊开），在Ｃ７２６（１００μＦ／１６０Ｖ）上并接６０Ｗ灯泡作假负载，开机测得＋Ｂ电压仍为６０Ｖ左右，２５Ｖ、２２Ｖ端输出电压均按其比例降低，由此判断故障在开关电源。将光电耦合器Ｎ７０２{1}脚断开，测＋Ｂ电压仍偏低，说明故障不在稳压取样电路；测过流保护管Ｖ７０３ｂ极电压约为０Ｖ，说明开关管Ｖ７０４（Ｄ２３３４）并未过流，＋Ｂ输出过低并非过流保护所致。拆下电源稳压控制管Ｖ７０１、Ｖ７０２以及过流保护管Ｖ７０３、开关管Ｖ７０４检测，均未见异常，再查振荡正反馈元件Ｃ７１０与Ｒ７０５也未见异常。经过冷静反复思考，怀疑电源开关管Ｖ７０４长期工作在高温中，其性能劣变，开关电源虽能起振，但带负载能力变差所致。用正品Ｄ１７１０将其代换，测＋Ｂ电压已恢复正常，只是电源部分仍有“吱吱”声。考虑到该电源受行频控制，因行电路尚未工作，电源与行频失步，发出“吱吱”声应属正常。将假负载拆除，恢复原电路，试机故障排除。《电子报》２００２年第４５期第三版《熊猫Ｃ５４Ｐ１０彩电打呃故障的检修》一文提到：“用万用表反复检测换下的Ｄ２３３４原配件与新管无异，不知此管为何不能使用？”笔者对此感触颇深，也曾有同样的经历。笔者的体会是：将换下的Ｄ２３３４开关管用电阻挡Ｒ×１ｋ检测正常后，还应换Ｒ×１挡检测。不久前我检修一台熊猫Ｃ５４Ｐ１５Ａ型彩电，光栅时有时无。开机测＋Ｂ端输出电压正常，最后查出为行管不良所致。当用万用表Ｒ×１ｋ挡检测时与新管并无两样，当改用Ｒ×１挡测得行管ｂｅ结正向电阻值不稳，在７Ω～４０Ω之间变化，而新行管ｂｅ结正向电阻值在７Ω左右且稳定。当经过换挡检测也无异常时，还应对其耐压、饱和压降、放大倍数等参数进行测试。此例故障中，测得不良管的放大倍数仅为“６”，而正品Ｄ１７１０管的放大倍数为“３０”。由于放大倍数...
