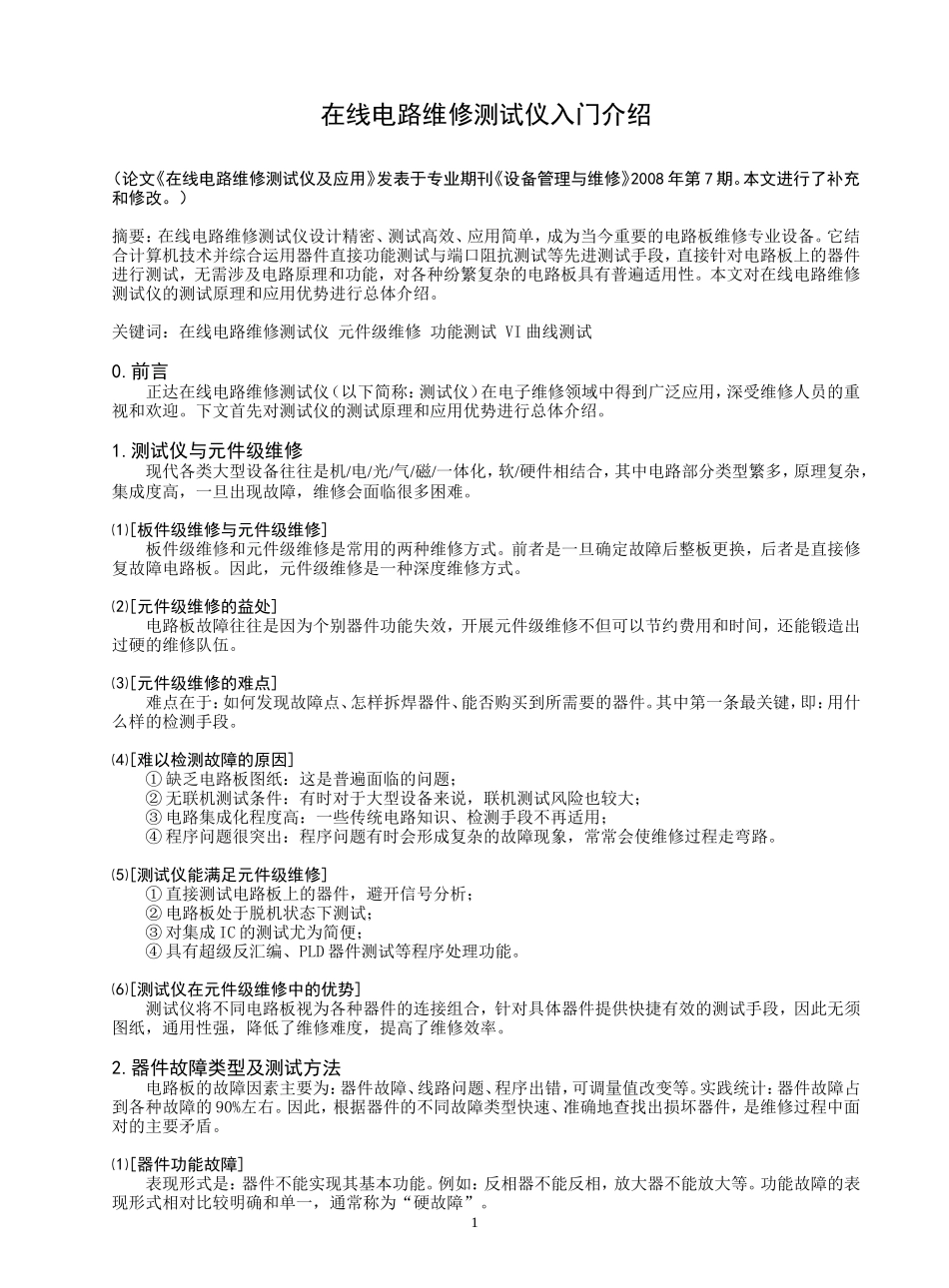

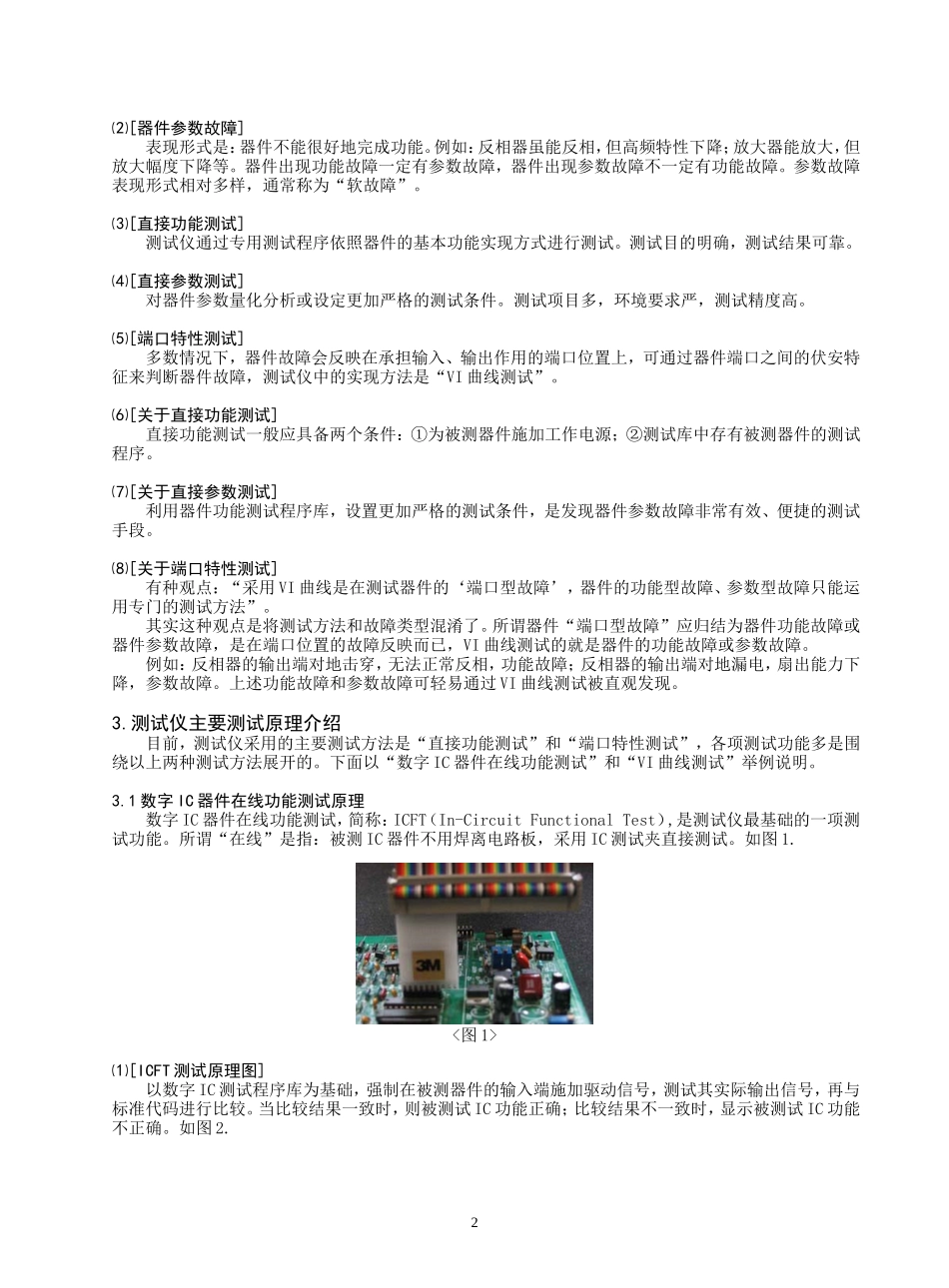

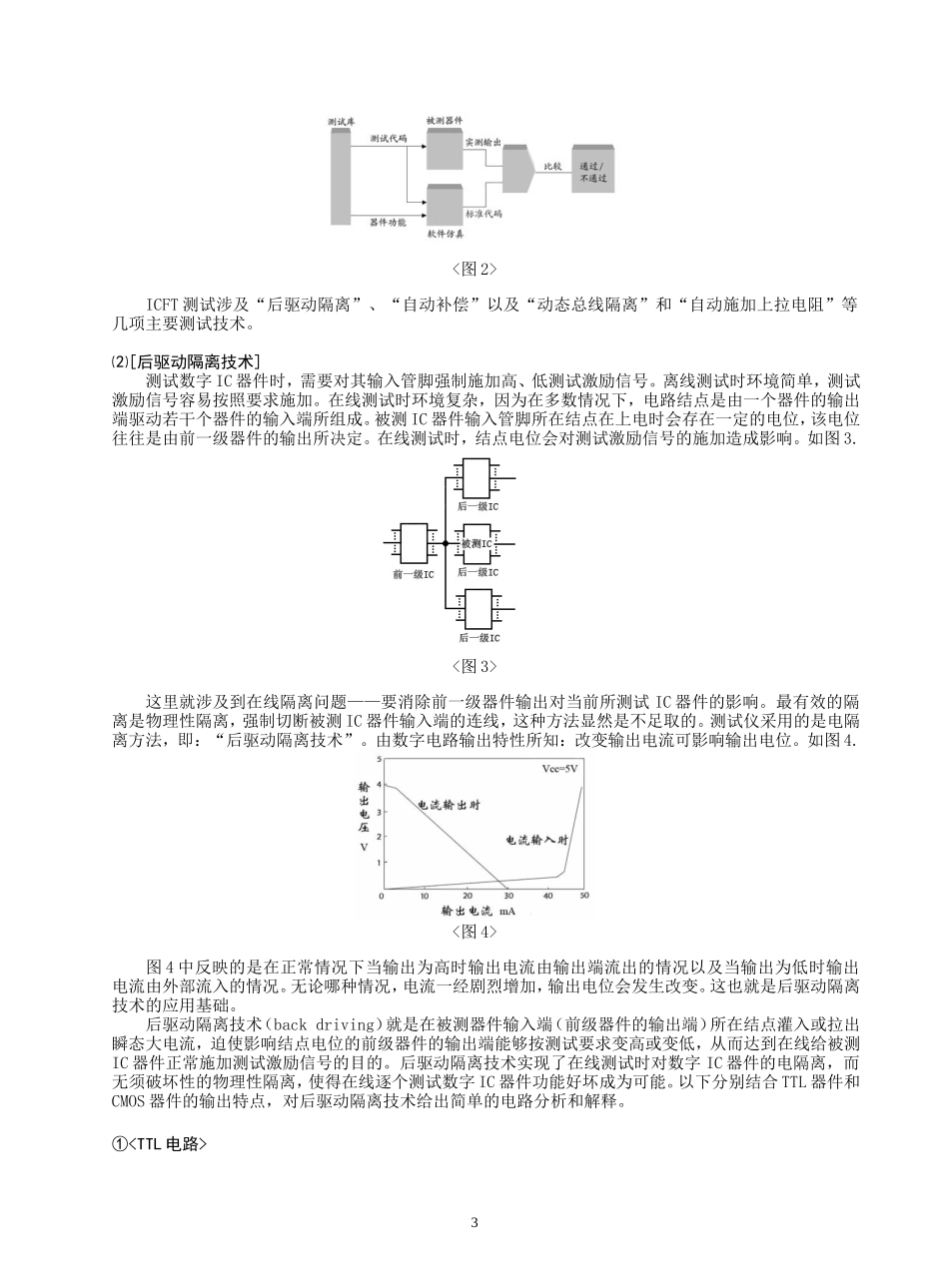

1在线电路维修测试仪入门介绍（论文《在线电路维修测试仪及应用》发表于专业期刊《设备管理与维修》2008年第7期。本文进行了补充和修改。）摘要：在线电路维修测试仪设计精密、测试高效、应用简单，成为当今重要的电路板维修专业设备。它结合计算机技术并综合运用器件直接功能测试与端口阻抗测试等先进测试手段，直接针对电路板上的器件进行测试，无需涉及电路原理和功能，对各种纷繁复杂的电路板具有普遍适用性。本文对在线电路维修测试仪的测试原理和应用优势进行总体介绍。关键词：在线电路维修测试仪元件级维修功能测试VI曲线测试0.前言正达在线电路维修测试仪（以下简称：测试仪）在电子维修领域中得到广泛应用，深受维修人员的重视和欢迎。下文首先对测试仪的测试原理和应用优势进行总体介绍。1.测试仪与元件级维修现代各类大型设备往往是机/电/光/气/磁/一体化，软/硬件相结合，其中电路部分类型繁多，原理复杂，集成度高，一旦出现故障，维修会面临很多困难。⑴[板件级维修与元件级维修]板件级维修和元件级维修是常用的两种维修方式。前者是一旦确定故障后整板更换，后者是直接修复故障电路板。因此，元件级维修是一种深度维修方式。⑵[元件级维修的益处]电路板故障往往是因为个别器件功能失效，开展元件级维修不但可以节约费用和时间，还能锻造出过硬的维修队伍。⑶[元件级维修的难点]难点在于：如何发现故障点、怎样拆焊器件、能否购买到所需要的器件。其中第一条最关键，即：用什么样的检测手段。⑷[难以检测故障的原因]①缺乏电路板图纸：这是普遍面临的问题；②无联机测试条件：有时对于大型设备来说，联机测试风险也较大；③电路集成化程度高：一些传统电路知识、检测手段不再适用；④程序问题很突出：程序问题有时会形成复杂的故障现象，常常会使维修过程走弯路。⑸[测试仪能满足元件级维修]①直接测试电路板上的器件，避开信号分析；②电路板处于脱机状态下测试；③对集成IC的测试尤为简便；④具有超级反汇编、PLD器件测试等程序处理功能。⑹[测试仪在元件级维修中的优势]测试仪将不同电路板视为各种器件的连接组合，针对具体器件提供快捷有效的测试手段，因此无须图纸，通用性强，降低了维修难度，提高了维修效率。2.器件故障类型及测试方法电路板的故障因素主要为：器件故障、线路问题、程序出错，可调量值改变等。实践统计：器件故障占到各种故障的90%左右。因此，根据器件的不同故障类型快速、准确地查找出损坏器件，是维修过程中面对的主要矛盾。⑴[器件功能故障]表现形式是：器件不能实现其基本功能。例如：反相器不能反相，放大器不能放大等。功能故障的表现形式相对比较明确和单一，通常称为“硬故障”。2⑵[器件参数故障]表现形式是：器件不能很好地完成功能。例如：反相器虽能反相，但高频特性下降；放大器能放大，但放大幅度下降等。器件出现功能故障一定有参数故障，器件出现参数故障不一定有功能故障。参数故障表现形式相对多样，通常称为“软故障”。⑶[直接功能测试]测试仪通过专用测试程序依照器件的基本功能实现方式进行测试。测试目的明确，测试结果可靠。⑷[直接参数测试]对器件参数量化分析或设定更加严格的测试条件。测试项目多，环境要求严，测试精度高。⑸[端口特性测试]多数情况下，器件故障会反映在承担输入、输出作用的端口位置上，可通过器件端口之间的伏安特征来判断器件故障，测试仪中的实现方法是“VI曲线测试”。⑹[关于直接功能测试]直接功能测试一般应具备两个条件：①为被测器件施加工作电源；②测试库中存有被测器件的测试程序。⑺[关于直接参数测试]利用器件功能测试程序库，设置更加严格的测试条件，是发现器件参数故障非常有效、便捷的测试手段。⑻[关于端口特性测试]有种观点：“采用VI曲线是在测试器件的‘端口型故障’，器件的功能型故障、参数型故障只能运用专门的测试方法”。其实这种观点是将测试方法和故障类型混淆了。所谓器件“端口型故障”应归结为器件功能故障或器件参数故障，是在端口位置的故障反映而已，VI曲线测试的就是器件的功能故障或参数故障。例如：反相器的输出端对地击穿，无法正常反相，功能故障；...
