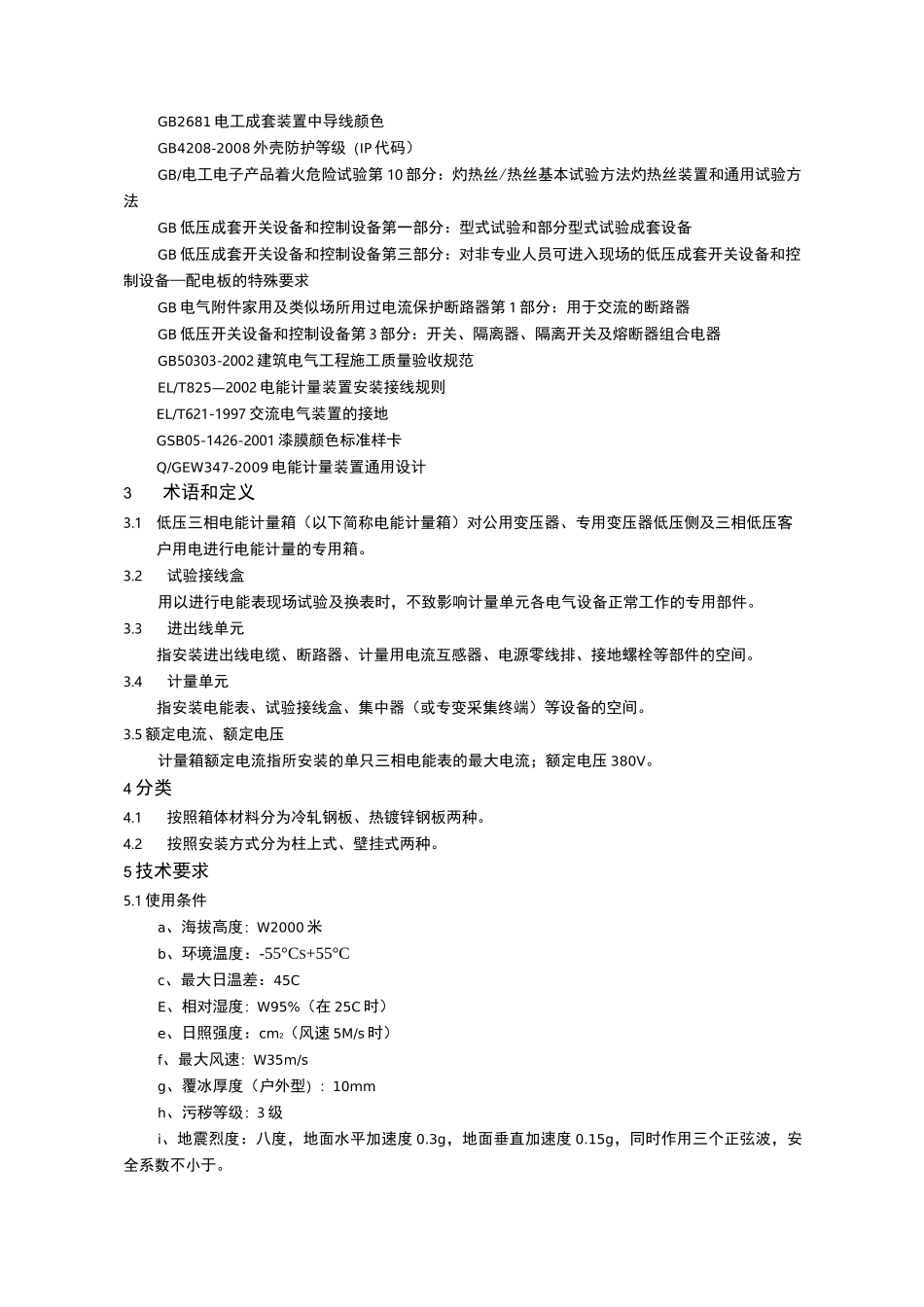

低压三相电能计量箱技术规范华北电网有限公司1范围错误!未定义书签。2规范性引用文件错误!未定义书签3术语和定义错误!未定义书签4分类错误!未定义书签5技术要求错误!未定义书签6试验错误!未定义书签7标志、包装、贮存和运输、文件资料错误!未定义书签8采购要求错误!未定义书签9验收错误!未定义书签附表低压三相电能计量箱采购要求错误!未定义书签附件A三相智能电能表外形尺寸错误!未定义书签。附件B集中器外形尺寸错误!未定义书签。附件C专变采集终端外形尺寸错误!未定义书签。附件D低压电流互感器外形和尺寸错误!未定义书签。附件E低压三相电能计量箱示意图错误!未定义书签。低压三相电能计量箱技术规范1范围本技术规范规定了额定电压为3X220V/380V、额定频率为50Hz的低压三相电能计量箱的分类、技术要求、试验等。本技术规范适用于公用变压器、专用变压器低压侧及三相低压客户电能计量箱的招标采购、设计、制造、检验、安装和验收。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB191-2008包装储运图示标志GB2681电工成套装置中导线颜色GB4208-2008外壳防护等级（IP代码）GB/电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法GB低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求GB电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的断路器GB低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器GB50303-2002建筑电气工程施工质量验收规范EL/T825—2002电能计量装置安装接线规则EL/T621-1997交流电气装置的接地GSB05-1426-2001漆膜颜色标准样卡Q/GEW347-2009电能计量装置通用设计3术语和定义3.1低压三相电能计量箱（以下简称电能计量箱）对公用变压器、专用变压器低压侧及三相低压客户用电进行电能计量的专用箱。3.2试验接线盒用以进行电能表现场试验及换表时，不致影响计量单元各电气设备正常工作的专用部件。3.3进出线单元指安装进出线电缆、断路器、计量用电流互感器、电源零线排、接地螺栓等部件的空间。3.4计量单元指安装电能表、试验接线盒、集中器（或专变采集终端）等设备的空间。3.5额定电流、额定电压计量箱额定电流指所安装的单只三相电能表的最大电流；额定电压380V。4分类4.1按照箱体材料分为冷轧钢板、热镀锌钢板两种。4.2按照安装方式分为柱上式、壁挂式两种。5技术要求5.1使用条件a、海拔高度：W2000米b、环境温度：-55°CS+55°Cc、最大日温差：45CE、相对湿度：W95%（在25C时）e、日照强度：cm2（风速5M/s时）f、最大风速：W35m/sg、覆冰厚度（户外型）：10mmh、污秽等级：3级i、地震烈度：八度，地面水平加速度0.3g，地面垂直加速度0.15g，同时作用三个正弦波，安全系数不小于。5.2材料和工艺5.2.1箱体材料应选用冷轧钢板、热镀锌钢板，板材符合国家标准要求，材料厚度2.0mm采用304实体不锈钢内门轴。内部构件应采用热镀锌钢板制造。5.2.2选用冷轧钢板时，必须进行酸洗、喷塑处理，喷塑要均匀，喷塑最薄处不能小于0.2mm,且有牢固的附着力，在运输、正常使用过程中不能有漆膜脱落、退色现象。选用热镀锌钢板时，各部件连接必须采用拉铆工艺，不得焊接。5.2.3箱体外表面应有保护涂覆层，箱体材料为热镀锌钢板时，箱体外表面颜色应为钢板原色；箱体材料为冷轧钢板时，箱体外表面颜色应G10飞机灰。5.3设计要求5.3.1电能计量箱按进出线单元、进线单元、出线单元、计量单元布置。其结构参见附录E《低压三相电能计量箱示意图》。5.3.2进出线单元、进线单元、出线单元、计量单元门向外、向左或向右开启，角度应大于90°，设有定位装置，门口四周要有凹状防水槽、密封胶条等密封措施，防止雨水、尘土进入。门闭合后，要与箱...
