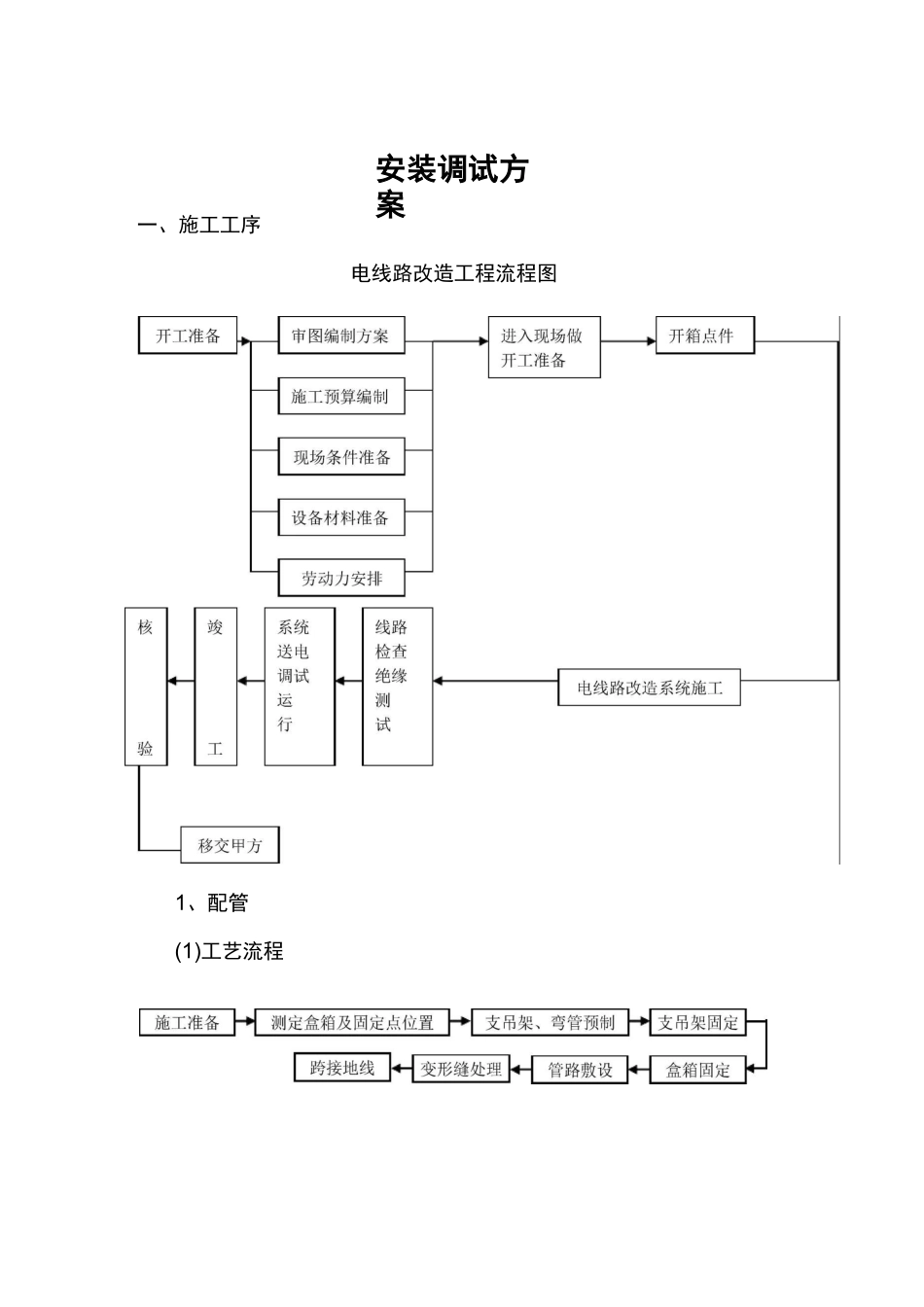

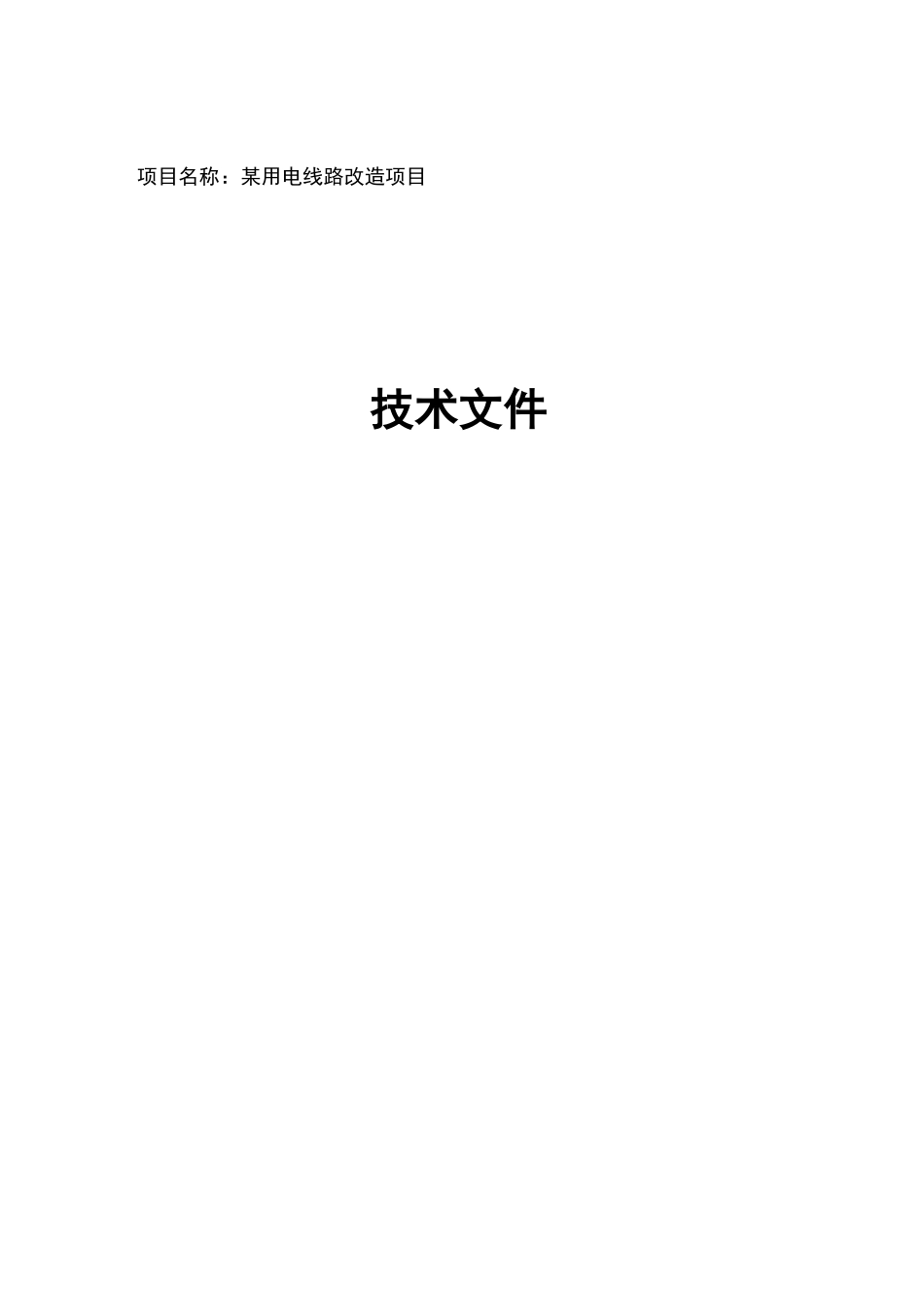

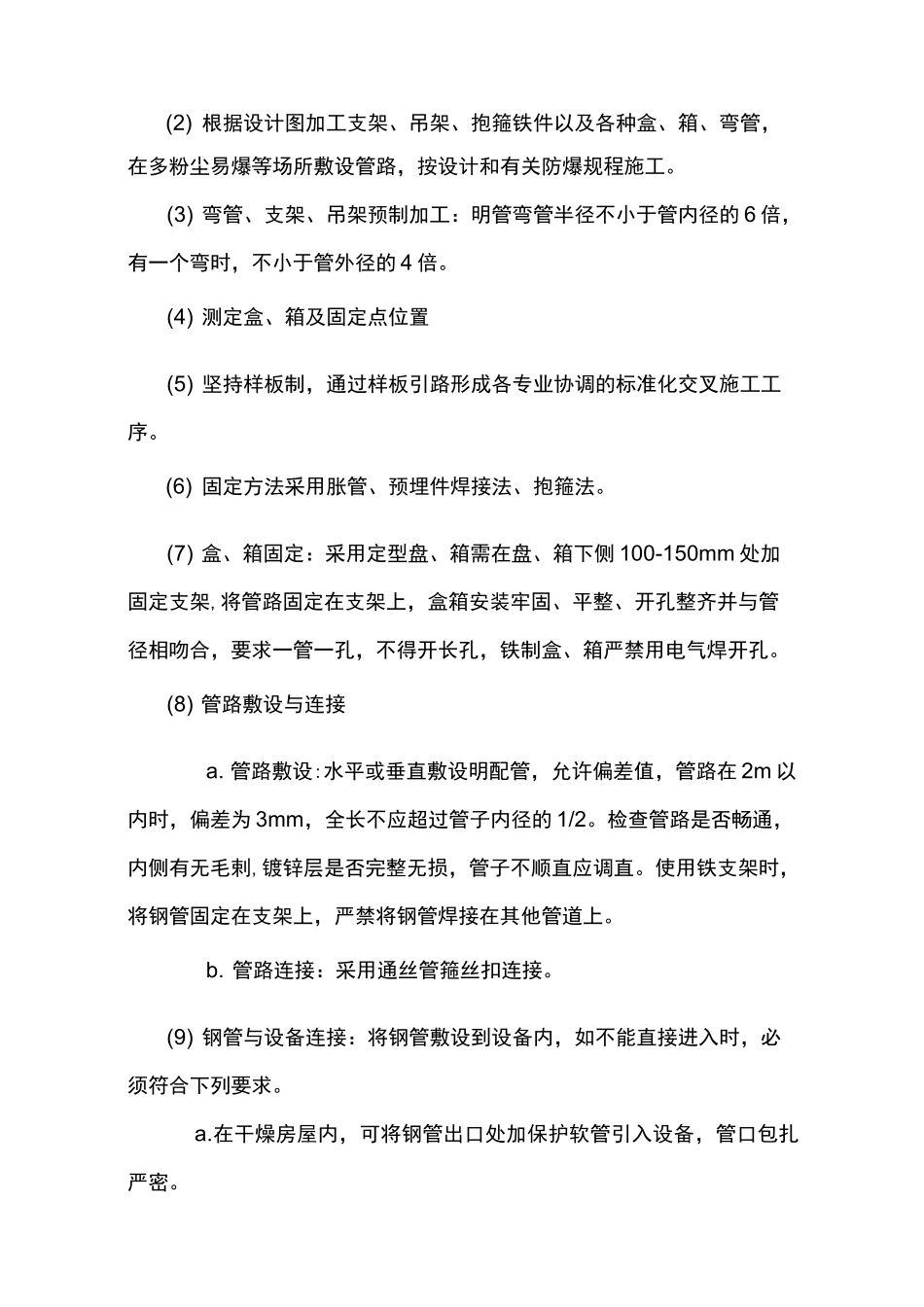

项目名称：某用电线路改造项目技术文件一、施工工序安装调试方案电线路改造工程流程图1、配管(1)工艺流程(2)根据设计图加工支架、吊架、抱箍铁件以及各种盒、箱、弯管，在多粉尘易爆等场所敷设管路，按设计和有关防爆规程施工。(3)弯管、支架、吊架预制加工：明管弯管半径不小于管内径的6倍，有一个弯时，不小于管外径的4倍。(4)测定盒、箱及固定点位置(5)坚持样板制，通过样板引路形成各专业协调的标准化交叉施工工序。(6)固定方法采用胀管、预埋件焊接法、抱箍法。(7)盒、箱固定：采用定型盘、箱需在盘、箱下侧100-150mm处加固定支架,将管路固定在支架上，盒箱安装牢固、平整、开孔整齐并与管径相吻合，要求一管一孔，不得开长孔，铁制盒、箱严禁用电气焊开孔。(8)管路敷设与连接a.管路敷设:水平或垂直敷设明配管，允许偏差值，管路在2m以内时，偏差为3mm，全长不应超过管子内径的1/2。检查管路是否畅通，内侧有无毛剌,镀锌层是否完整无损，管子不顺直应调直。使用铁支架时，将钢管固定在支架上，严禁将钢管焊接在其他管道上。b.管路连接：采用通丝管箍丝扣连接。(9)钢管与设备连接：将钢管敷设到设备内，如不能直接进入时，必须符合下列要求。a.在干燥房屋内，可将钢管出口处加保护软管引入设备，管口包扎严密。b.在室外或潮湿房间内，可在管口接头处加防水弧度后再进入设备。c.管口距地面高度不宜低于200mm(10)吊顶内管路敷设必须符合下列要求。a.顶板安装灯具配管时，应在顶板或地面弹线定位，吊顶有格块线条的，应按格块分均匀。b.固定吊顶敷管时，潜入式灯头盒距灯箱小于0.5m,活吊顶敷管时，潜入式灯头盒距灯箱小于1m，以便于检查维修。(11)镀锌钢管跨接地线采用专用接地卡连接。2、管内穿线(2)选择导线：根据设计要求选择导线规格及型号。相、零、地的颜色加以区分，黄绿双色－地线，兰色－零线(3)穿带线：带线受阻时，用两根钢线同时搅动，使两根钢线的端头相钩绞在一起，然后将带线拉出。(4)清扫管路：清除管路中的灰尘、泥水、杂物等。(5)放线、断线：放线前根据设计施工图对导线的规格，型号进行核对。放线时导线置于放线框架或放线车上。接线盒、开关盒、插座盒灯头盒内导线的预留长度应为15cm。配电箱内导线的预留长度为配电箱体周长的1/2。出户导线预留长度应为。共用导线在分支处,可不剪断导线而直接穿过(6)导线与带线的绑扎:考虑导线截面大小,根数多少将导线与带线进行绑扎,绑扎处做成平滑锥型状便于穿线。(7)管内穿线：穿线前检查管内加装护口是否齐全,两人配合一拉一送。管路较长,转弯较多时,在管内吹入适量的滑石粉,截面大、长度长的导线考虑机械牵引。(8)导线连接：导线自缠绕5-7圈,用焊锡焊满,用橡胶和绝缘胶布包缠。压线帽连接必须采用专用的压线钳(9)线路检查及绝缘摇测:检查导线接、焊、包是否符合施工验收规范及质量验评标准的规定。绝缘摇测使用摇表摇测线路,照明回路使用500V摇表、线、相、零、地摇测的绝缘电阻值不低于Q(兆欧)。动力线路采用1000V摇表，线、相、零、地摇测的绝缘电阻值不低于1MQ(兆欧)。报监理验收合格后把资料存档。3、电缆线路敷设(1)工艺流程：(2)敷设前要检查所敷设电缆的型号、规格与设计是否相同，例行夕卜观检查和各项试验。1KV以下电缆，用1KV摇表测线间及对地的绝缘电阻应不低于10MQ,合格后方可敷设。(3)电缆穿楼板时应装套管，敷设完后应将套管用防火材料堵死。并做好封闭措施，防止水从套管内流入下层房间内。(4)放电缆机具的安装：采用机械放电缆时，应将机械选择安全方便的适当位置安装，必须将钢丝绳和滑轮安装妥当。人力放电缆时将滚轮提前安装。(5)临时联络指挥系统的设置：线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。线路较长时可用无线电对讲机做为定向联络，简易电话作为全线联络，手持扩音喇叭指挥(或采用多功能扩大机，它是指挥放电缆的专用设备)。(6)水平敷设：敷设方法可用人力或机械牵引。不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。同等级电压的电缆沿支架敷设时、水平净距不得小于35mm。(7)垂直敷设：有条件的最好自上而下敷设。敷设时要特别注意，在电缆轴附近和部...
