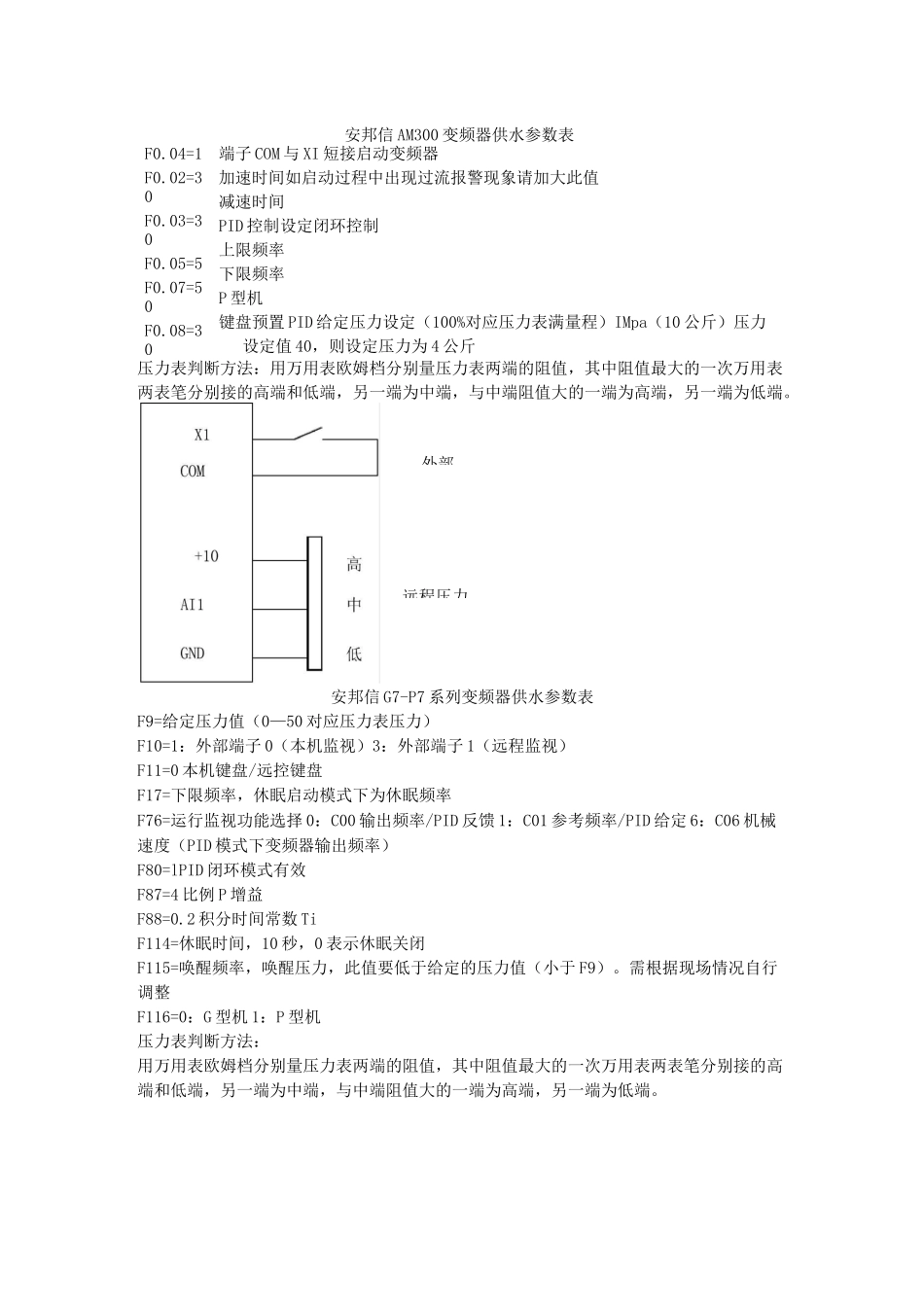

外部安邦信AM300变频器供水参数表F0.04=1F0.02=30F0.03=30F0.05=5F0.07=50F0.08=30端子COM与XI短接启动变频器加速时间如启动过程中出现过流报警现象请加大此值减速时间PID控制设定闭环控制上限频率下限频率P型机键盘预置PID给定压力设定(100%对应压力表满量程)IMpa(10公斤)压力设定值40,则设定压力为4公斤压力表判断方法:用万用表欧姆档分别量压力表两端的阻值,其中阻值最大的一次万用表两表笔分别接的高端和低端,另一端为中端,与中端阻值大的一端为高端,另一端为低端。安邦信G7-P7系列变频器供水参数表F9=给定压力值(0—50对应压力表压力)F10=1:外部端子0(本机监视)3:外部端子1(远程监视)F11=0本机键盘/远控键盘F17=下限频率,休眠启动模式下为休眠频率F76=运行监视功能选择0:C00输出频率/PID反馈1:C01参考频率/PID给定6:C06机械速度(PID模式下变频器输出频率)F80=lPID闭环模式有效F87=4比例P增益F88=0.2积分时间常数TiF114=休眠时间,10秒,0表示休眠关闭F115=唤醒频率,唤醒压力,此值要低于给定的压力值(小于F9)。需根据现场情况自行调整F116=0:G型机1:P型机压力表判断方法:用万用表欧姆档分别量压力表两端的阻值,其中阻值最大的一次万用表两表笔分别接的高端和低端,另一端为中端,与中端阻值大的一端为高端,另一端为低端。远程压力外部启停远程压力欧陆变频器PID供水参数参数设置:P0.00设为1P机型P0.02面板运行时设为0,端子运行时设为1P0.04设为20加速时间(根据机型设定)(秒)P0.05设为20减速时间(根据机型设定)(秒)P0.10设为20最小频率(Hz)P0.11设为50最大频率(Hz)P6.00设为1PID控制P6.01设为2比例,积分控制P6.02设为1压力设定通道1面板数字设定P6.03设为0反馈通道选择V1(0-10V)P6.07设为0.5比例增益P6.08设为1积分时间常数P6.18设为30预置频率,开始运行频率(Hz)P6.19设为10预置频率运行时间(秒)(本变频器为使系统快速达到稳定状态,避免日业供水参数SY3200外部启停55=50增益频率71=3内置PID控制模式120=1122=1PID控制比例增益123=0.5PID控制积分增益900=365274=6553529=设定压力外部启停外部启远程压力外部启停外部启停远程压力三肯变频器VM06系列恒压供水参数(一拖一)F1007=50上限频率F1008=15下限频率(一般设定在10-20)F1101=2外部信号控制启停,即:DI1与DCM1,启动端子闭合即启动(F1104=0.01休眠功能)(F1202=19)F1402=50增益频率F3002=2压力反馈值的选择0-10VF3003=1比例增益F3004=1积分增益F3201=1选择PID控制F8007=15单泵模式(F8018=95)(F8019=0.1)F8022=压力指令,设定压力F8024=压力表的最大量程(IMpa的压力表,要求达到0.4Mpa,即4公斤,则设置参数为F8022=0.4,F8024=l)适当调节比例增益和积分增益可调节压力变化的快慢。用远传压力表时,+V1接压力表的高端,VRF1接压力表的中间抽头,ACM接压力表的低端外部启停遇到一些问题时的处理方法:1.有时压力变化太快,容易产生过电流,适当下调风F3003(比例增益)和F3004(积分增益)有时,可降低一下上限频率F1007(上限频率)。2.过电流一般是负载过大引起,可适当调节F1701,潜水电泵电流大,建议选变频器,除了考虑功率外,主要看负载电流大小。3.当压力表波动太大时,可适当上调反馈滤波时间F3007。4.压力表中间的抽头(动端)一定要接到VRF1上,另外两个接线端,如果接反的话,频率只会在1HZ运行,调一下线即可。以上参数的调整针对大多数情况,根据现场情况,适当优化参数。压力表判断方法:用万用表欧姆档分别量压力表两端的阻值,其中阻值最大的一次万用表两表笔分别接的高端和低端,另一端为中端,与中端阻值大的一端为高端,另一端为低端。外部启停远程压力表
