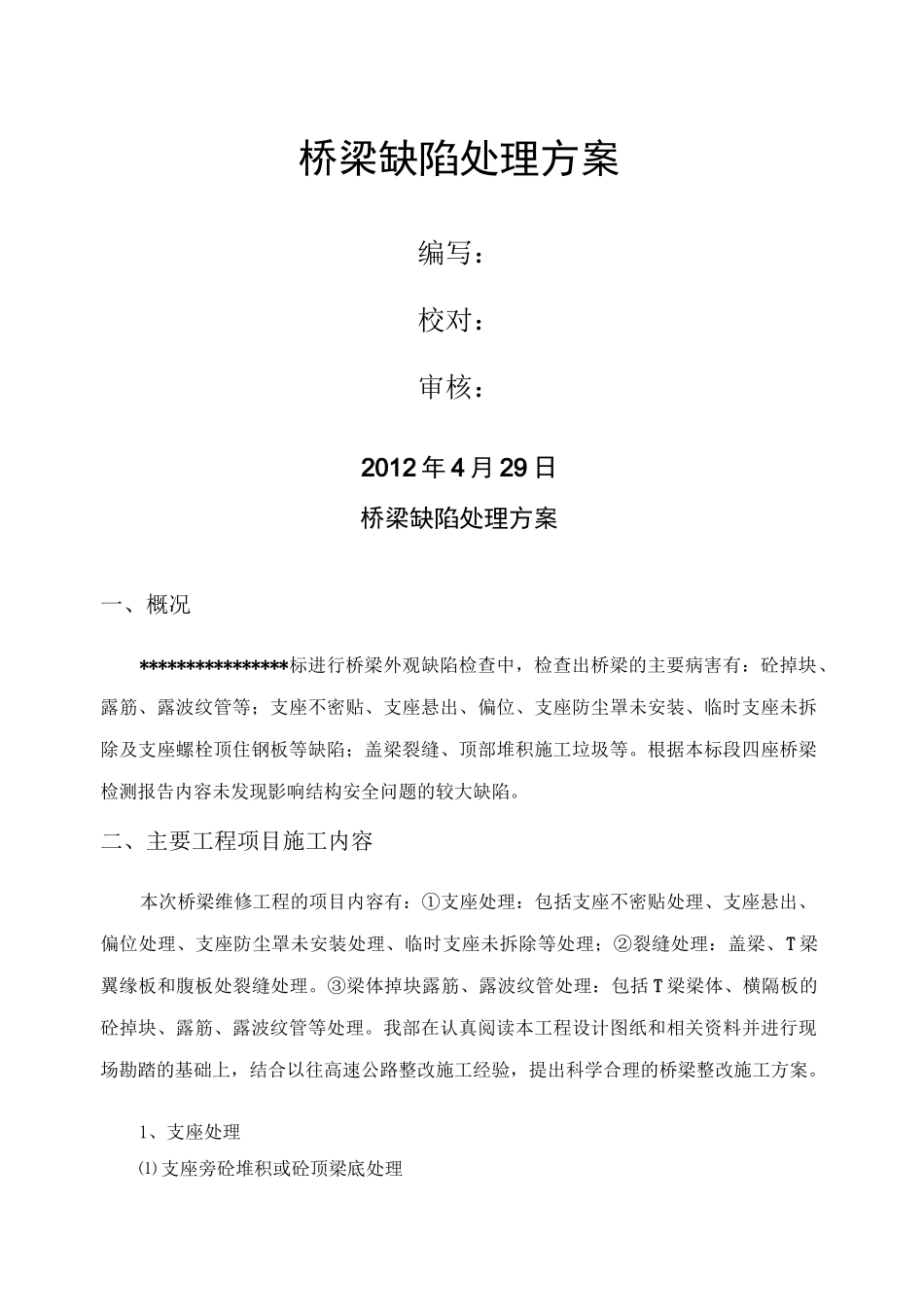

桥梁缺陷处理方案编写：校对：审核：2012年4月29日桥梁缺陷处理方案一、概况****************标进行桥梁外观缺陷检查中，检查出桥梁的主要病害有：砼掉块、露筋、露波纹管等；支座不密贴、支座悬出、偏位、支座防尘罩未安装、临时支座未拆除及支座螺栓顶住钢板等缺陷；盖梁裂缝、顶部堆积施工垃圾等。根据本标段四座桥梁检测报告内容未发现影响结构安全问题的较大缺陷。二、主要工程项目施工内容本次桥梁维修工程的项目内容有：①支座处理：包括支座不密贴处理、支座悬出、偏位处理、支座防尘罩未安装处理、临时支座未拆除等处理；②裂缝处理：盖梁、T梁翼缘板和腹板处裂缝处理。③梁体掉块露筋、露波纹管处理：包括T梁梁体、横隔板的砼掉块、露筋、露波纹管等处理。我部在认真阅读本工程设计图纸和相关资料并进行现场勘踏的基础上，结合以往高速公路整改施工经验，提出科学合理的桥梁整改施工方案。1、支座处理⑴支座旁砼堆积或砼顶梁底处理在浇筑水泥的施工过程中，由于疏忽造成零星水泥漏浆，堆积在墩柱面上，部分支座及梁体受到影响。此时需要用电镐、冲击钻等工具，将砼块敲散清除出墩面，保持梁体及支座自由活动的空间；如果遇到大面积砼漏浆，并把支座完全包裹、或将梁体与墩柱完全粘结在一起，需由业主、监理及项目部等相关单位协商会诊后，确定处理方案另行处理。⑵支座防尘罩安装防尘罩的作用是将滑动支座与周围环境隔离，使之保持整洁，滑动面不会受到污染而影响滑动效果。防尘罩的安装视现场情况确定，若防尘罩脱落，直接将钢压条用螺丝旋紧即可；若钢板预留有钢压条的螺丝孔，则需要将橡胶板贴于上钢板上，再安装钢压条；若是没有安装防尘罩，其支座上钢板也没有预留孔，比较简单的方法是用铁丝将橡胶板捆扎在上钢板上即可。本方案就暂按此方法操作。支座防尘罩安装前先清理台面上的垃圾及支座钢板上的铁锈、尘土、砂石等，接着小型空压机将支座橡胶面上及钢板附近的铁锈、尘土等吹净，保证四氟板支座的滑动；然后将橡胶条沿着支座上下钢板的四周紧紧围绕一圈，并在交接处重叠10cm以上的长度；最后用用铁丝将橡胶皮捆扎在上钢板上。这样既保证了灰尘、砂石不会跑道支座钢板上，又保证支座有足够的自由活动空间。⑶梁体顶升支座处理1）梁体顶升对同一墩上的全部梁进行同步同位移顶升，以免破坏桥面结构。若T梁桥盖梁足够宽（保证千斤顶钢垫板襟边不小于10cm）,可将千斤顶直接搁置在盖梁上，顶升点设置在梁端腹板、横隔板或支座顶板下方，墩顶必要时可设置钢箍以防止混凝土破裂。顶升设备采用特制2000—500KN专用小行程千斤顶。各千斤顶上下均应设足够大的钢垫板分摊压力，防止对砼局部造成破坏。梁体顶升高度不超过5mm,以能够取出旧支座、清理底座和安装支座为准，并派专人随时观测路面裂缝情况。支座之间的顶升高度差不超过2mm。在顶升时，采用位移控制法同步顶升，以保证各根梁均匀顶升。2）支座脱空、不密贴处理对于支座脱空、不密贴的，需要加装钢板的，先测量脱空的高度或不密贴尺寸，制作不同尺寸楔形不锈钢板，采用联动千斤顶将桥梁上部结构顶起并用千斤顶支撑上部结构，取出支座，清理支座垫石的尘土、砂石，用结构胶将钢板粘贴固定在支座垫石上，再将支座复位，千斤顶缓慢回油观察，待支座与上下钢板完全密实并不再出现偏歪、不均匀受力和脱空现象后彻底回油拆除千斤顶等设备。3）支座破损、开裂更换处理采用联动千斤顶同时将桥梁上部梁体结构整体顶起，以能够取出旧支座为宜，并用千斤顶支撑上部结构，取出旧支座，清理支座垫石的尘土、砂石放入新支座，调整新支座位置，使新支座上下各部件纵轴线必须对正。支座不得发生偏歪、不均匀受力和脱空现象；滑动面上的四氟滑板和不锈钢板不得有划痕、碰伤等，支座位置需正切，四氟板支座安装前必须涂上硅脂油。板式橡胶支座安装错误需要调整，按照更换处理的操作规程进行操作。4）支座悬出或偏位处理采用联动千斤顶同时将桥梁上部梁体结构整体顶起，以能够取出支座为宜，并用千斤顶支撑上部结构，取出支座，清理支座及支座垫石，放入支座调整支座位置，使支座上下各部件纵轴线对正，四氟板支座安装前必须涂上硅脂油...
