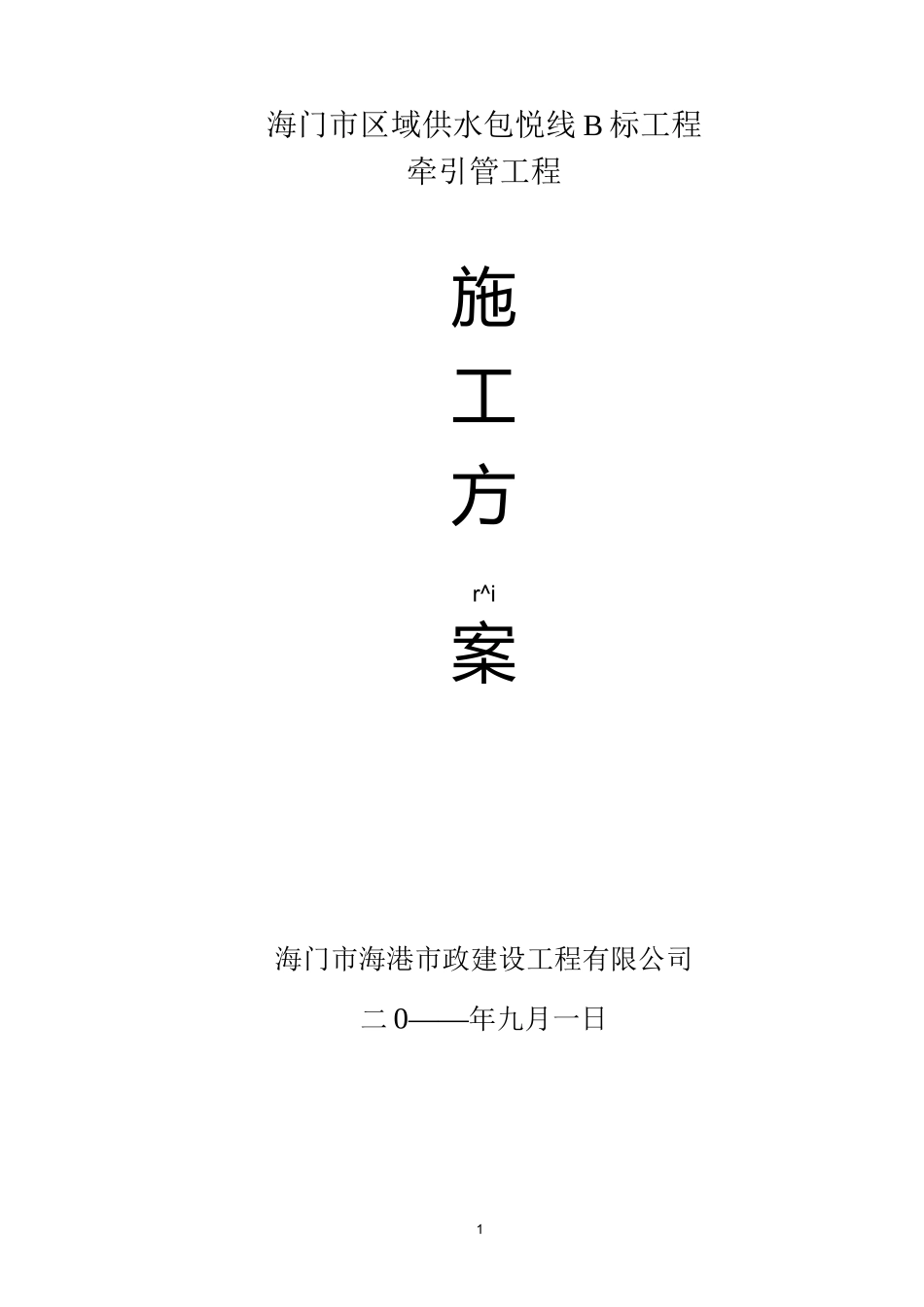

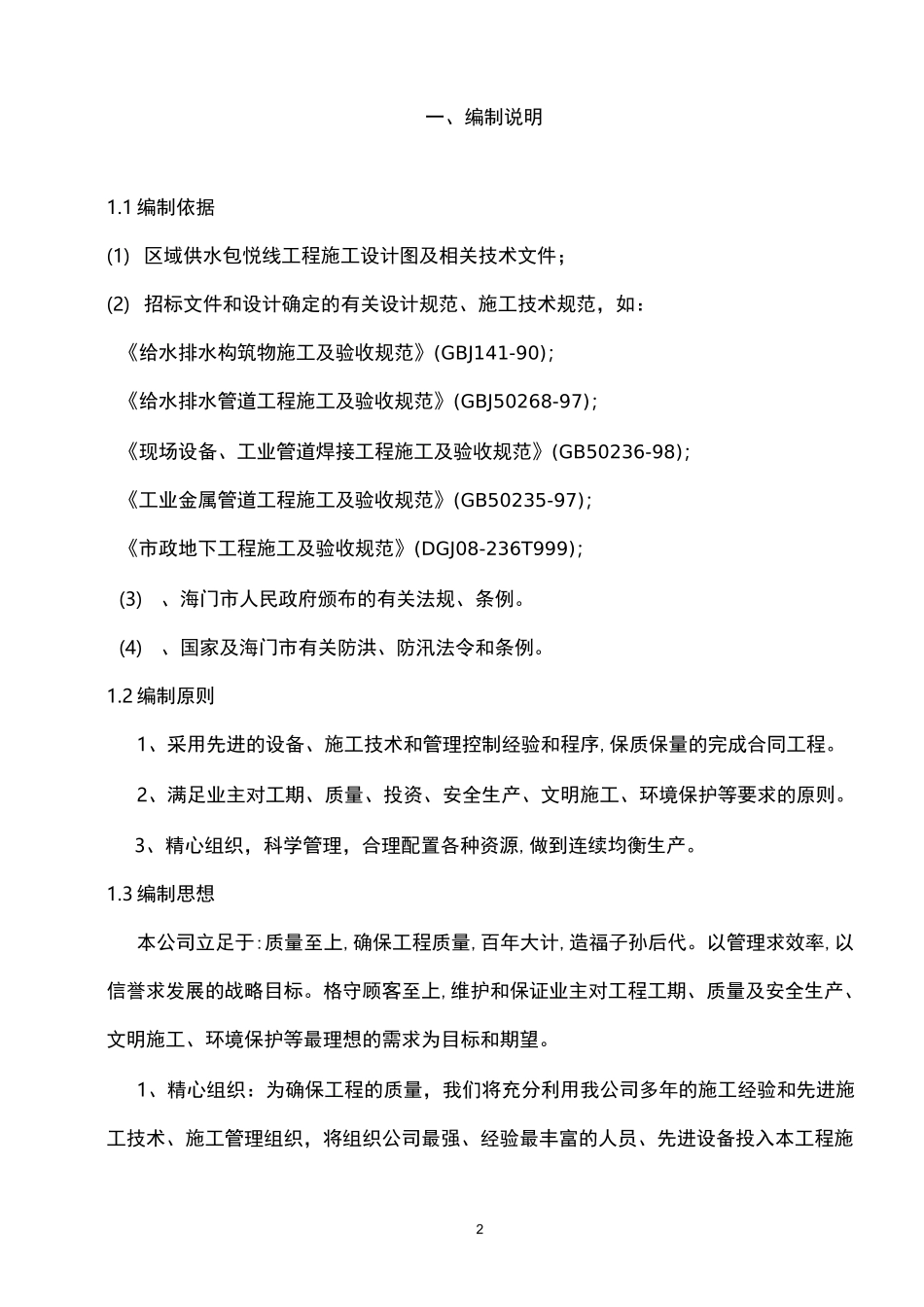

1海门市区域供水包悦线B标工程牵引管工程施工方r^i案海门市海港市政建设工程有限公司二0——年九月一日2一、编制说明1.1编制依据(1)区域供水包悦线工程施工设计图及相关技术文件；(2)招标文件和设计确定的有关设计规范、施工技术规范，如：《给水排水构筑物施工及验收规范》(GBJ141-90)；《给水排水管道工程施工及验收规范》(GBJ50268-97)；《现场设备、工业管道焊接工程施工及验收规范》(GB50236-98)；《工业金属管道工程施工及验收规范》(GB50235-97)；《市政地下工程施工及验收规范》(DGJ08-236T999)；(3)、海门市人民政府颁布的有关法规、条例。(4)、国家及海门市有关防洪、防汛法令和条例。1.2编制原则1、采用先进的设备、施工技术和管理控制经验和程序,保质保量的完成合同工程。2、满足业主对工期、质量、投资、安全生产、文明施工、环境保护等要求的原则。3、精心组织，科学管理，合理配置各种资源,做到连续均衡生产。1.3编制思想本公司立足于:质量至上,确保工程质量,百年大计,造福子孙后代。以管理求效率,以信誉求发展的战略目标。格守顾客至上,维护和保证业主对工程工期、质量及安全生产、文明施工、环境保护等最理想的需求为目标和期望。1、精心组织：为确保工程的质量，我们将充分利用我公司多年的施工经验和先进施工技术、施工管理组织，将组织公司最强、经验最丰富的人员、先进设备投入本工程施3工，确保工程施工质量。2、科学管理：通过标准化、规范化的管理手段，实现全员、全过程、全方位、全天候控制工序和工艺,保证施工质量。1.4工程目标经过对本工程要点、难点、重点的分析,我们将制定行之有效的措施。我们向业主作出如下承诺:1、保证工程质量符合国家验收标准；2、保证按期完工；3、保证安全生产,杜绝重大事故；二、施工技术方案2.1工程概况2.1.1工程概述区域供水包悦线B标工程主要为球墨铸铁管管道敷设，其中采用水平定向钻进敷设管道的共有2处，分别位于桩号K12+712~839、K15+303~483,前者总长计130米，管材采用1.0MpaPE给水管，热熔连接，规格为：dn560X33.2。为水平弧线穿越包临公路。后者长182m，管材采用1.25MpaPE给水管，热熔连接，规格为：dn560X41.2，为下穿通吕运河施工。工程工期要求:工程总工期为120天，牵引管施工工期将在总工期的范围内，根据甲方工期要求实施。2.2牵引管施工方案（穿越道路）2.2.1施工工艺2.2.1.1施工方式：4小口径管道非开挖敷设方式主要有顶管、水平螺旋钻和定向钻方式，定向钻敷管工艺是目前国内外非开挖敷管（中、小口径）技术中最先进的工艺，设备采用全液压驱动。其先进主要体现在以下几个方面：（1）方向可控。先进的导向测控系统可以在钻进过程中随时监测钻进的位置、深度和水平倾斜角，及时发现偏差并控制纠正。（2）成功率高。强大的动力及其合理的使用，能在各种困难地层作业，并在遇到障碍时采用曲线绕障（铺设塑料管），完成管线铺设。（3）挤压式的成孔方式避免了在路基中造成局部的马路承载力降低和影响马路的整体结构。2.2.1.2工艺流程：工程管道穿越路面，导向钻机安装在马路上，由外向内钻进至指定位置，然后逐级回拉扩孔，并将管道牵引到位。具体程序如下：（1）铺管轨迹设计：铺管轴线断面测量，设计铺管轨迹。（2）进场准备：钻进机位地面要求平整，当出入口在自然进面以下时，入口需开挖接收坑，出口需开挖入射坑。（3）设备进场就位安装：钻机采用上海谷登机械GD400A-L型定向钻机。钻机钻进须高压注入冲洗液，粘土地层可直接用清水，特殊土层则需注入化学泥浆。在现场附近无水源的情况下必须由供水车供水。（4）钻机安装有信号发射器的导向钻头（直径①73mm）,根据预定的轨迹进行导向孔施工。钻进过程中，测量人员在地面上随钻同步进行测控。（5）导向孔贯通后，卸下导向钻头，装上流线型挤扩钻头，逐级回拉扩孔。最5后一级扩孔时，钻头后连接管道，在回拉孔的同时将管道牵引进入成型的孔道内。（6）场地清理，设备撤场。2.2.1.3施工方案（一）施工准备，作为施工前期工作，主要包括以下几个方面：1、现场勘测；2、根据现场勘测情况，确定施工顺序；3、设备进场前，开挖好工作坑，设备运载吊装进场，隔...
