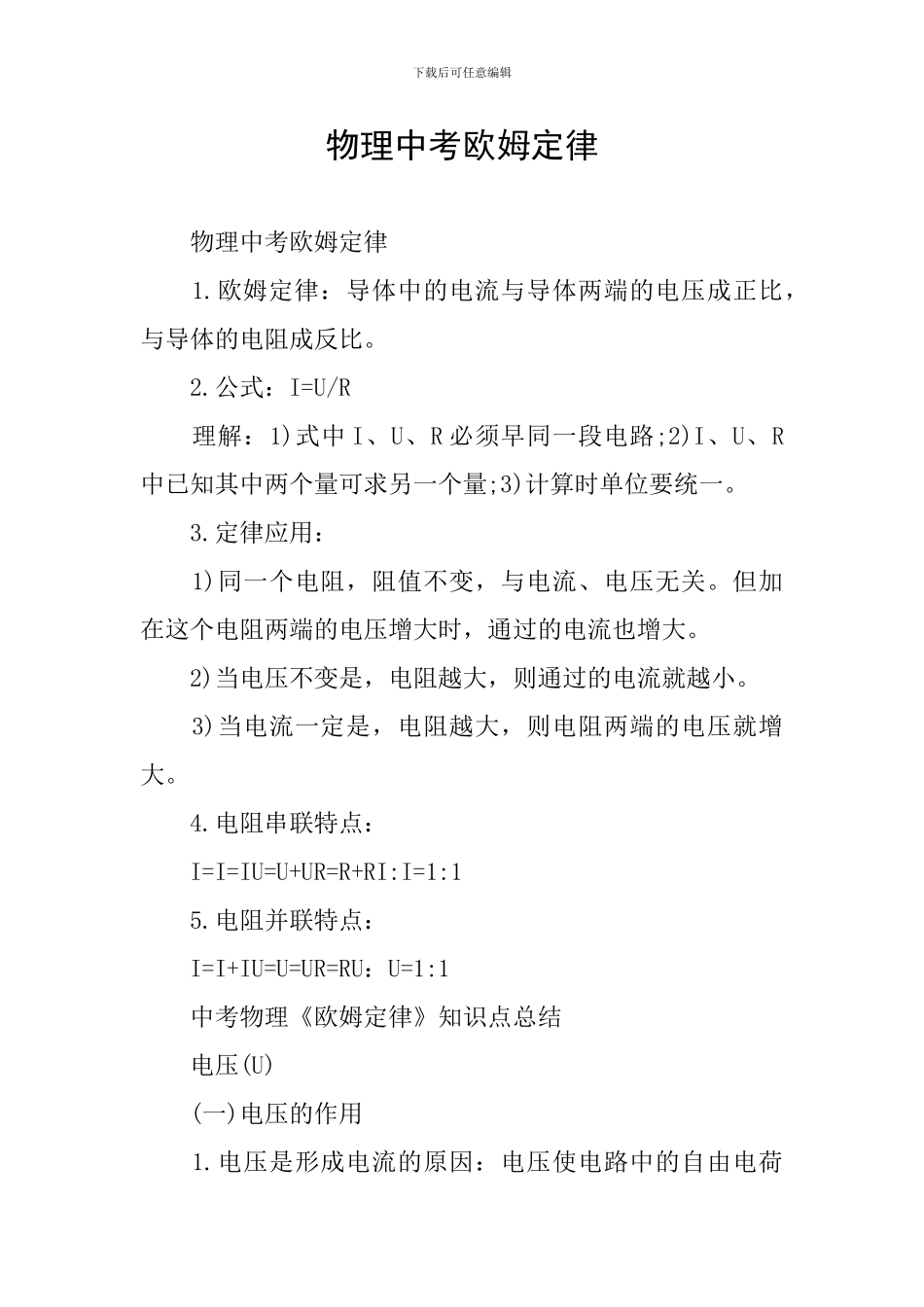

下载后可任意编辑物理中考欧姆定律物理中考欧姆定律1.欧姆定律：导体中的电流与导体两端的电压成正比，与导体的电阻成反比。2.公式：I=U/R理解：1)式中I、U、R必须早同一段电路;2)I、U、R中已知其中两个量可求另一个量;3)计算时单位要统一。3.定律应用：1)同一个电阻，阻值不变，与电流、电压无关。但加在这个电阻两端的电压增大时，通过的电流也增大。2)当电压不变是，电阻越大，则通过的电流就越小。3)当电流一定是，电阻越大，则电阻两端的电压就增大。4.电阻串联特点：I=I=IU=U+UR=R+RI:I=1:15.电阻并联特点：I=I+IU=U=UR=RU：U=1:1中考物理《欧姆定律》知识点总结电压(U)(一)电压的作用1.电压是形成电流的原因：电压使电路中的自由电荷下载后可任意编辑定向移动形成了电流。电源是提供电压的装置。2.电路中获得持续电流的条件：①电路中有电源(或电路两端有电压);②电路是连通的。注：说电压时，要说“某某”两端的电压，说电流时要说通过“某某”的电流。3.在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学讨论方法“类比法”(类比是指由一类事物所具有的属性，可以推出与其类似事物也具有这种属性的思考和处理问题的方法)(二)电压的单位1.国际单位：伏特(V)常用单位：千伏(kV)、毫伏(mV)、微伏(μV)换算关系：1Kv=103V1V=103mV1mV=103μV2.记住一些电压值：一节干电池1.5V一节蓄电池2V家庭电压220V人体的安全电压不高于36V(三)电压测量1.仪器：电压表，符号：V下载后可任意编辑2.量程和分度值:电压表有三个接线柱，两个量程.使用“-”和“3”两个接线柱时，量程是0～3V，分度值“0.1V”;使用“-”和“15”两个接线柱时，量程是0～15V，分度值“0.5V”.(大量程是小量程的5倍，大分度值也是小分度值的5倍)，指针位置相同，则示数也是5倍关系3.使用规则：两要、一不①电压表要并联在电路中。②电流要从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。③被测电压不要超过电压表的最大量程。Ⅰ危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。Ⅱ选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选大量程，用开关试触，若被测电压在3V—15V可直接测量，若被测电压小于3V则换用0～3V量程，若被测电压大于15V则换用更大量程的电压表。调零;读数时看清量程和分度值;正接线柱流入，负接线柱流出;不能超过量程。(四)利用电流表、电压表推断电路故障1.电流表示数正常而电压表无示数：下载后可任意编辑“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏;②电压表接触不良;③与电压表并联的用电器短路。2.电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：①电流表短路;②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻(电压表内阻)使电流太小，电流表无明显示数。3.电流表电压表均无示数“两表均无示数”表明无电流通过两表可能是：①两表同时短路外;②最大的可能是主电路断路导致无电流。记住：在故障题里，电压表哪里有示数，哪里就断开串、并联电路电压的规律(一)探究串联电路中电压的规律(1)提出问题：(2)猜想假设：下载后可任意编辑(3)分析和论证：通过对实验数据的分析可以得出结论：用公式表示为：U=U1+U2.(4)得出结论：串联电路的总电压等于各部分电路两端电压之和.U=U1+U2(串压两个分)注意事项：①连接实物图时,一定要对比电路图,可以从电源的正极出发,依次经过开关、小灯泡,最后回到电源的负极,电压表要最后并联到所测电路的两端;也可以从负极出发,但也要按顺序连接.②连接实物过程中,开关一定要处于断开状态.每次连接完电路,一定要检查无误,再闭合开关,③电压表要按规则连入电路和读数。④实验中,每次读数后,应及时断开开关.⑤假如电压表不够用,也可只用一只电压表分别测量各电路两端电压.⑥电路连接过程中,为何开关要断开?(这样做的目的是为了保护电源和电路,防止电路连接错误，使...
