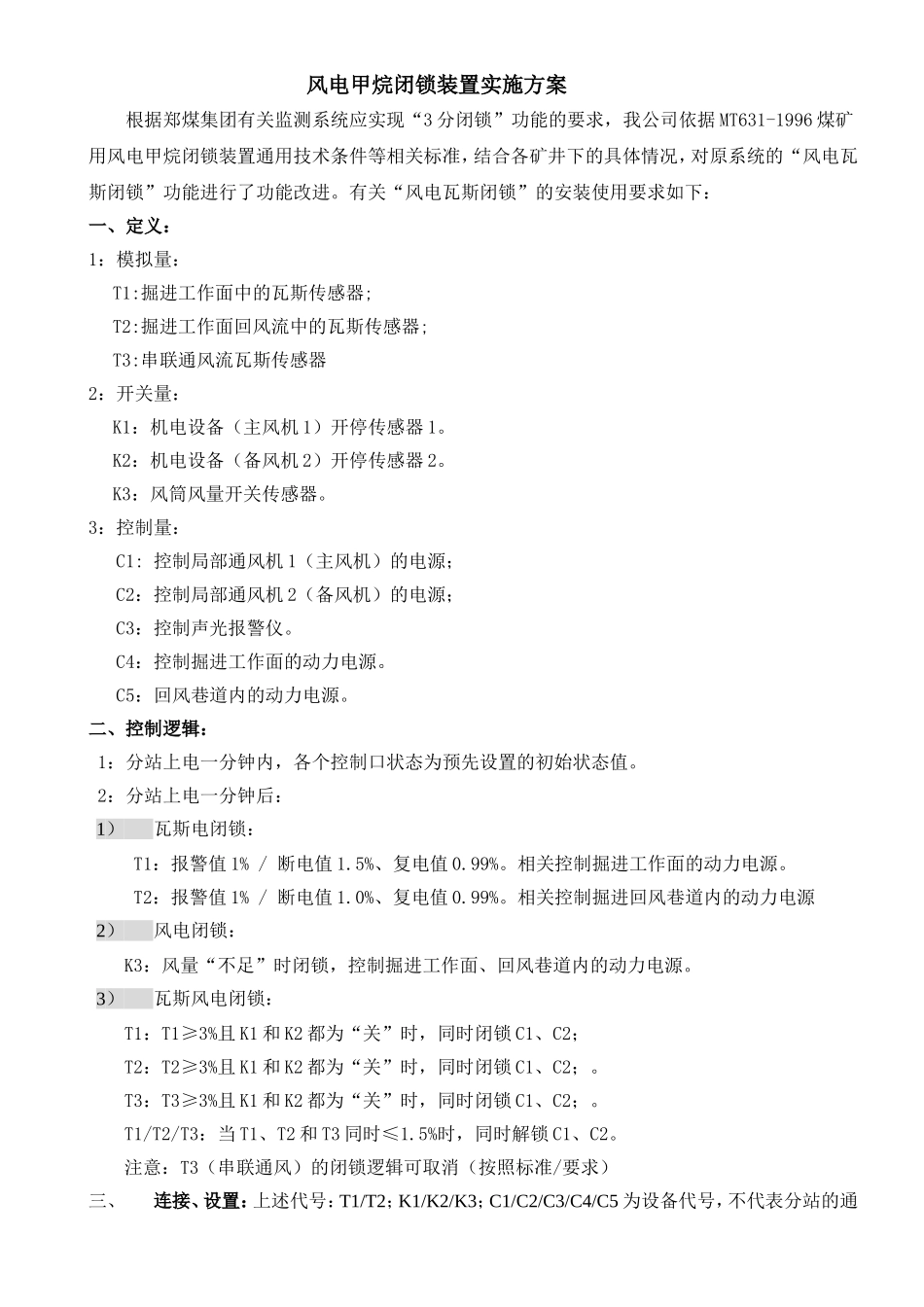

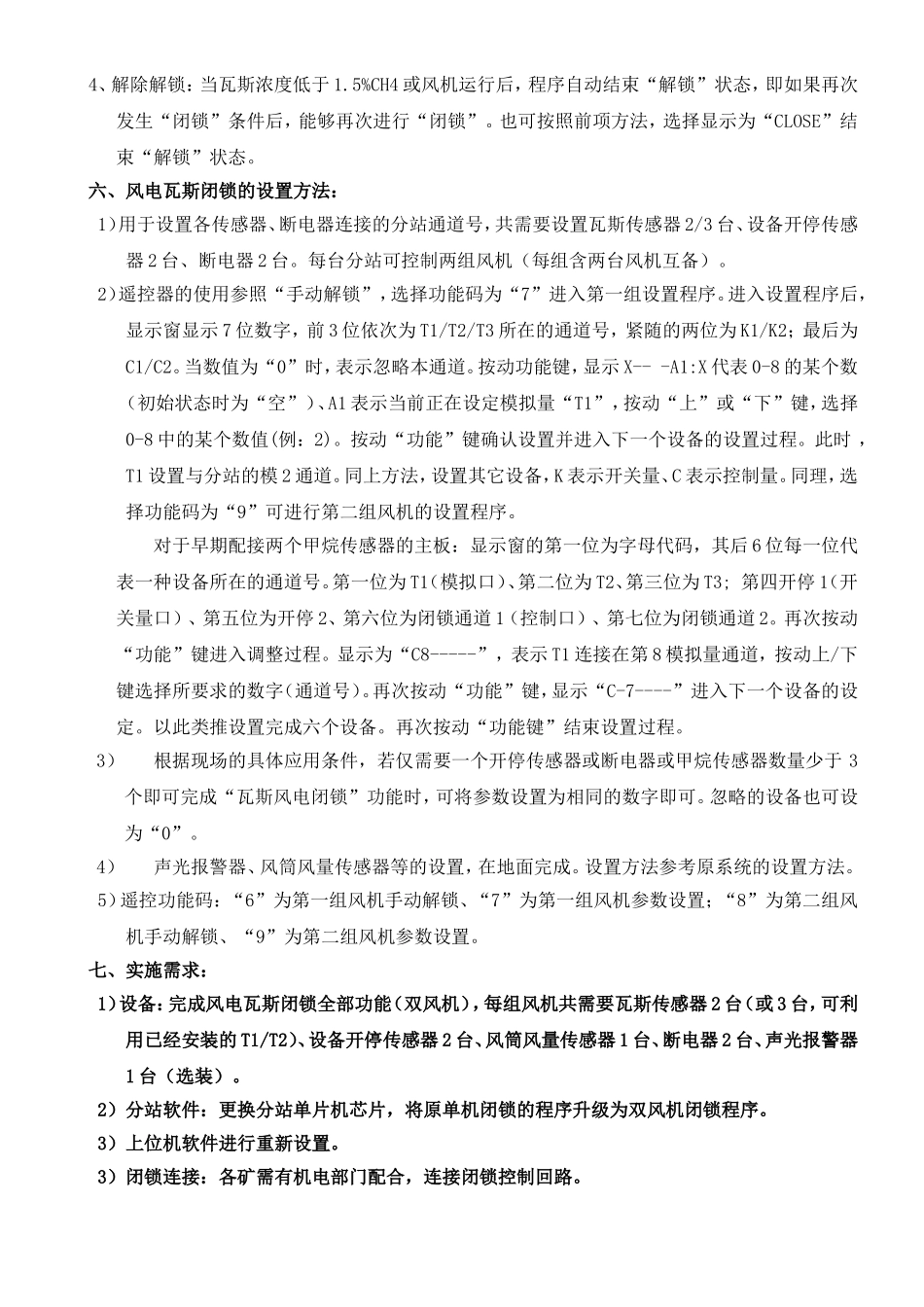

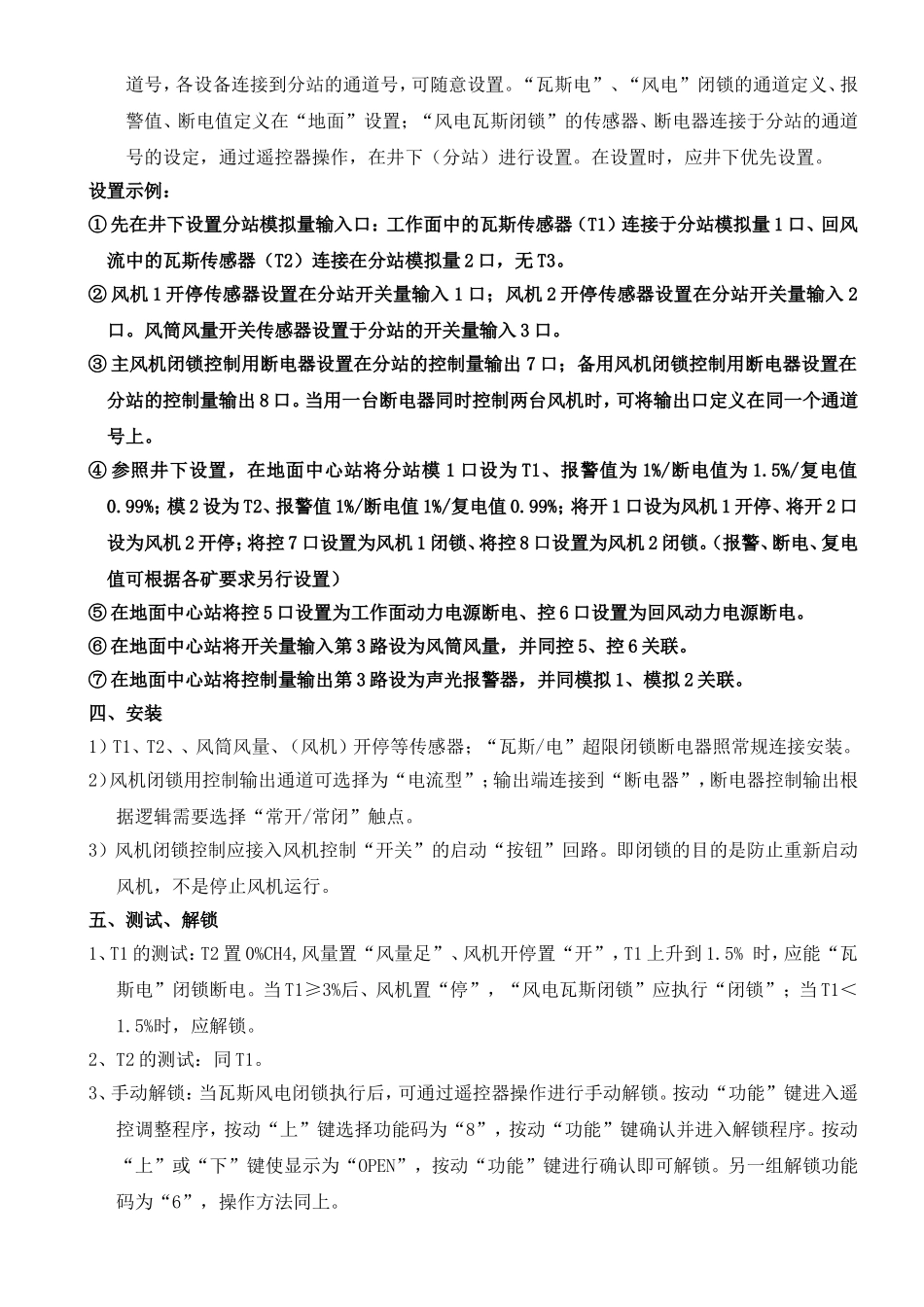

风电甲烷闭锁装置实施方案根据郑煤集团有关监测系统应实现“3分闭锁”功能的要求，我公司依据MT631-1996煤矿用风电甲烷闭锁装置通用技术条件等相关标准，结合各矿井下的具体情况，对原系统的“风电瓦斯闭锁”功能进行了功能改进。有关“风电瓦斯闭锁”的安装使用要求如下：一、定义：1：模拟量：T1:掘进工作面中的瓦斯传感器;T2:掘进工作面回风流中的瓦斯传感器;T3:串联通风流瓦斯传感器2：开关量：K1：机电设备（主风机1）开停传感器1。K2：机电设备（备风机2）开停传感器2。K3：风筒风量开关传感器。3：控制量：C1:控制局部通风机1（主风机）的电源；C2：控制局部通风机2（备风机）的电源；C3：控制声光报警仪。C4：控制掘进工作面的动力电源。C5：回风巷道内的动力电源。二、控制逻辑：1：分站上电一分钟内，各个控制口状态为预先设置的初始状态值。2：分站上电一分钟后：1）瓦斯电闭锁：T1：报警值1%/断电值1.5%、复电值0.99%。相关控制掘进工作面的动力电源。T2：报警值1%/断电值1.0%、复电值0.99%。相关控制掘进回风巷道内的动力电源2）风电闭锁：K3：风量“不足”时闭锁，控制掘进工作面、回风巷道内的动力电源。3）瓦斯风电闭锁：T1：T1≥3%且K1和K2都为“关”时，同时闭锁C1、C2；T2：T2≥3%且K1和K2都为“关”时，同时闭锁C1、C2；。T3：T3≥3%且K1和K2都为“关”时，同时闭锁C1、C2；。T1/T2/T3：当T1、T2和T3同时≤1.5%时，同时解锁C1、C2。注意：T3（串联通风）的闭锁逻辑可取消（按照标准/要求）三、连接、设置：上述代号：T1/T2；K1/K2/K3；C1/C2/C3/C4/C5为设备代号，不代表分站的通道号，各设备连接到分站的通道号，可随意设置。“瓦斯电”、“风电”闭锁的通道定义、报警值、断电值定义在“地面”设置；“风电瓦斯闭锁”的传感器、断电器连接于分站的通道号的设定，通过遥控器操作，在井下（分站）进行设置。在设置时，应井下优先设置。设置示例：①先在井下设置分站模拟量输入口：工作面中的瓦斯传感器（T1）连接于分站模拟量1口、回风流中的瓦斯传感器（T2）连接在分站模拟量2口，无T3。②风机1开停传感器设置在分站开关量输入1口；风机2开停传感器设置在分站开关量输入2口。风筒风量开关传感器设置于分站的开关量输入3口。③主风机闭锁控制用断电器设置在分站的控制量输出7口；备用风机闭锁控制用断电器设置在分站的控制量输出8口。当用一台断电器同时控制两台风机时，可将输出口定义在同一个通道号上。④参照井下设置，在地面中心站将分站模1口设为T1、报警值为1%/断电值为1.5%/复电值0.99%；模2设为T2、报警值1%/断电值1%/复电值0.99%；将开1口设为风机1开停、将开2口设为风机2开停；将控7口设置为风机1闭锁、将控8口设置为风机2闭锁。（报警、断电、复电值可根据各矿要求另行设置）⑤在地面中心站将控5口设置为工作面动力电源断电、控6口设置为回风动力电源断电。⑥在地面中心站将开关量输入第3路设为风筒风量，并同控5、控6关联。⑦在地面中心站将控制量输出第3路设为声光报警器，并同模拟1、模拟2关联。四、安装1）T1、T2、、风筒风量、（风机）开停等传感器；“瓦斯/电”超限闭锁断电器照常规连接安装。2）风机闭锁用控制输出通道可选择为“电流型”；输出端连接到“断电器”，断电器控制输出根据逻辑需要选择“常开/常闭”触点。3）风机闭锁控制应接入风机控制“开关”的启动“按钮”回路。即闭锁的目的是防止重新启动风机，不是停止风机运行。五、测试、解锁1、T1的测试：T2置0%CH4,风量置“风量足”、风机开停置“开”，T1上升到1.5%时，应能“瓦斯电”闭锁断电。当T1≥3%后、风机置“停”，“风电瓦斯闭锁”应执行“闭锁”；当T1＜1.5%时，应解锁。2、T2的测试：同T1。3、手动解锁：当瓦斯风电闭锁执行后，可通过遥控器操作进行手动解锁。按动“功能”键进入遥控调整程序，按动“上”键选择功能码为“8”，按动“功能”键确认并进入解锁程序。按动“上”或“下”键使显示为“OPEN”，按动“功能”键进行确认即可解锁。另一组解锁功能码为“6”，操作方法同上。4、解除解锁：当瓦斯浓度低于1.5%CH4或风机运行后，程序自动结束“解锁”状态，即如果再...
