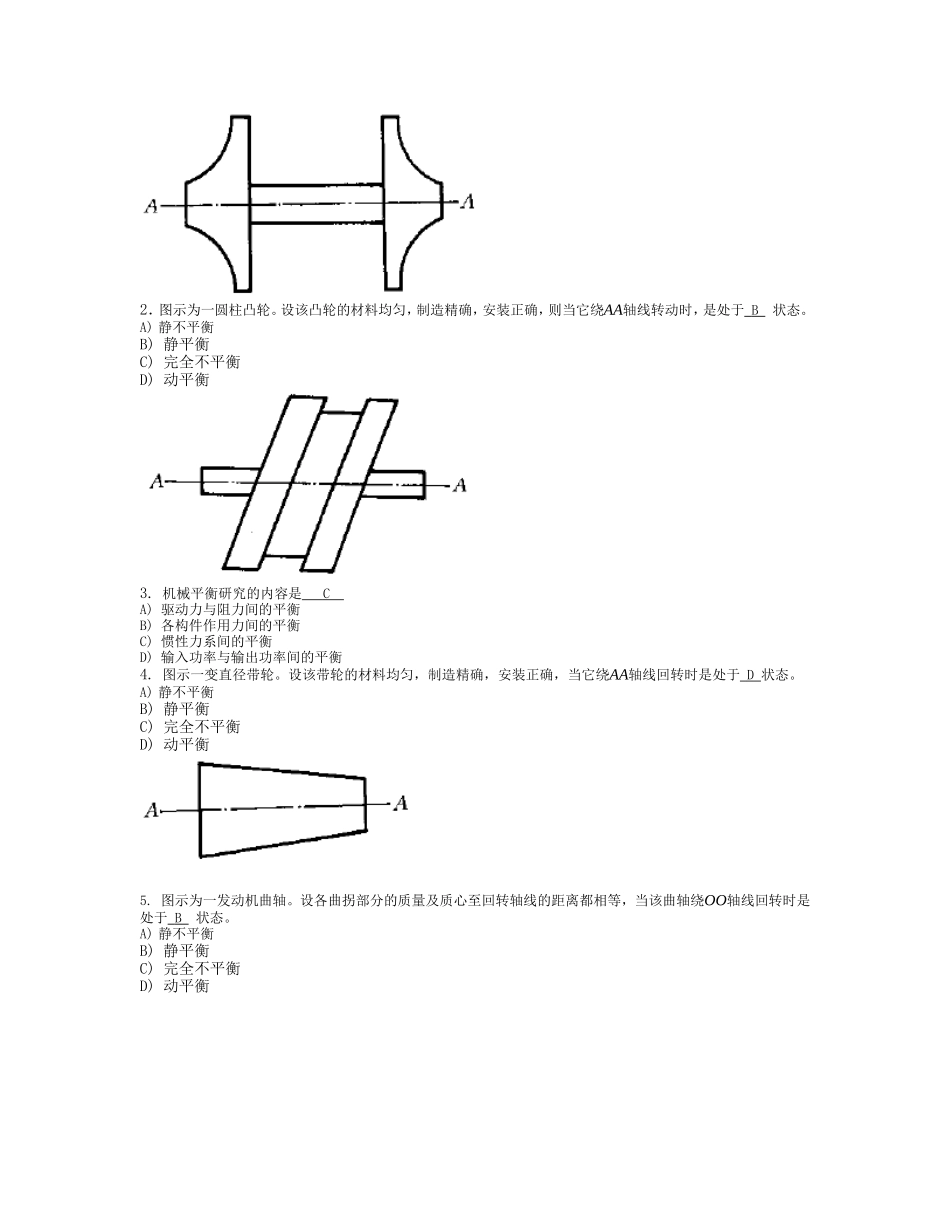

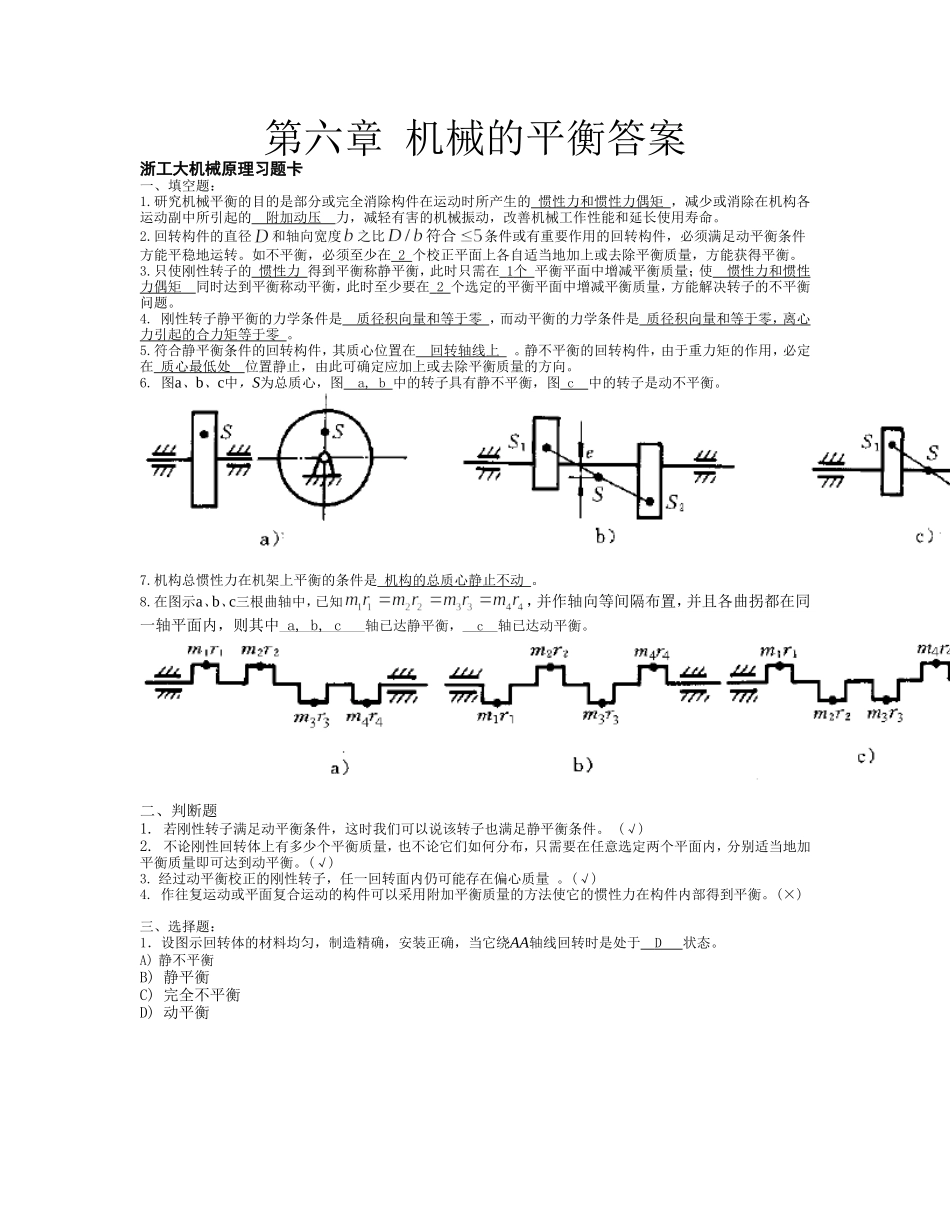

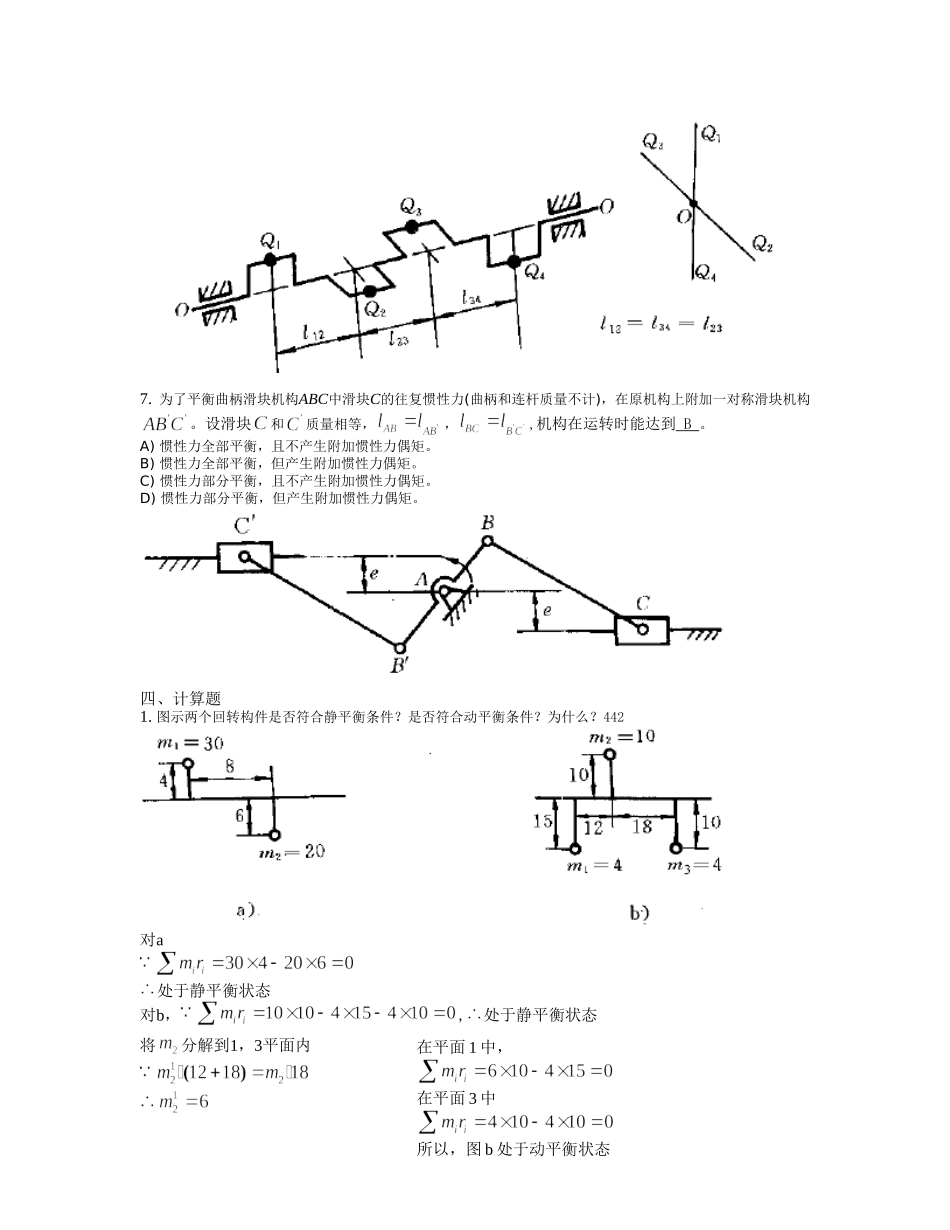

第六章机械的平衡答案浙工大机械原理习题卡一、填空题：1.研究机械平衡的目的是部分或完全消除构件在运动时所产生的惯性力和惯性力偶矩，减少或消除在机构各运动副中所引起的附加动压力，减轻有害的机械振动，改善机械工作性能和延长使用寿命。2.回转构件的直径和轴向宽度之比符合条件或有重要作用的回转构件，必须满足动平衡条件方能平稳地运转。如不平衡，必须至少在2个校正平面上各自适当地加上或去除平衡质量，方能获得平衡。3.只使刚性转子的惯性力得到平衡称静平衡，此时只需在1个平衡平面中增减平衡质量；使惯性力和惯性力偶矩同时达到平衡称动平衡，此时至少要在2个选定的平衡平面中增减平衡质量，方能解决转子的不平衡问题。4.刚性转子静平衡的力学条件是质径积向量和等于零，而动平衡的力学条件是质径积向量和等于零，离心力引起的合力矩等于零。5.符合静平衡条件的回转构件，其质心位置在回转轴线上。静不平衡的回转构件，由于重力矩的作用，必定在质心最低处位置静止，由此可确定应加上或去除平衡质量的方向。6.图a、b、c中，S为总质心，图a,b中的转子具有静不平衡，图c中的转子是动不平衡。7.机构总惯性力在机架上平衡的条件是机构的总质心静止不动。8.在图示a、b、c三根曲轴中，已知，并作轴向等间隔布置，并且各曲拐都在同一轴平面内，则其中a,b,c轴已达静平衡，c轴已达动平衡。二、判断题1.若刚性转子满足动平衡条件，这时我们可以说该转子也满足静平衡条件。(√)2.不论刚性回转体上有多少个平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。(√)3.经过动平衡校正的刚性转子，任一回转面内仍可能存在偏心质量。(√)4.作往复运动或平面复合运动的构件可以采用附加平衡质量的方法使它的惯性力在构件内部得到平衡。(×)三、选择题：1．设图示回转体的材料均匀，制造精确，安装正确，当它绕AA轴线回转时是处于D状态。A)静不平衡B)静平衡C)完全不平衡D)动平衡2．图示为一圆柱凸轮。设该凸轮的材料均匀，制造精确，安装正确，则当它绕AA轴线转动时，是处于B状态。A)静不平衡B)静平衡C)完全不平衡D)动平衡3.机械平衡研究的内容是CA)驱动力与阻力间的平衡B)各构件作用力间的平衡C)惯性力系间的平衡D)输入功率与输出功率间的平衡4.图示一变直径带轮。设该带轮的材料均匀，制造精确，安装正确，当它绕AA轴线回转时是处于D状态。A)静不平衡B)静平衡C)完全不平衡D)动平衡5.图示为一发动机曲轴。设各曲拐部分的质量及质心至回转轴线的距离都相等，当该曲轴绕OO轴线回转时是处于B状态。A)静不平衡B)静平衡C)完全不平衡D)动平衡7.为了平衡曲柄滑块机构ABC中滑块C的往复惯性力(曲柄和连杆质量不计)，在原机构上附加一对称滑块机构。设滑块和质量相等，，,机构在运转时能达到B。A)惯性力全部平衡，且不产生附加惯性力偶矩。B)惯性力全部平衡，但产生附加惯性力偶矩。C)惯性力部分平衡，且不产生附加惯性力偶矩。D)惯性力部分平衡，但产生附加惯性力偶矩。四、计算题1.图示两个回转构件是否符合静平衡条件？是否符合动平衡条件？为什么？442对a处于静平衡状态对b，,处于静平衡状态将分解到1，3平面内在平面1中，在平面3中所以，图b处于动平衡状态2．图示为绕O点回转的薄片圆盘，在位置1、2处钻孔，，，孔部分材料质量分别为，。为进行静平衡，欲在半径的圆周上钻一孔。试表示出孔的方向，并求出钻去材料的质量。3．图示为一鼓轮，上有重块A、B，已知它们的质量，，今欲在平面Ⅰ、Ⅱ上分别加一平衡质量和，它们分布在的圆周上，使鼓轮达到完全平衡。试求和的大小，并在图中画出它的安放位置。由静平衡条件：得，方向如图所示。所以钻孔的质量为将不平衡质量、分解至，平面内，因为位于平面内，不用分解，所以只需要分解在平面内，由得设与竖直方向的夹角为，则，在平面II内由得方向如图所示。4.某转子由两个互相错开的偏心轮组成，每一偏心轮的质量均为，偏心距均为，拟在平衡平面A、B上半径为处添加平衡质量，使其满足动平衡条件，试求平衡质量和的大小和方向。
