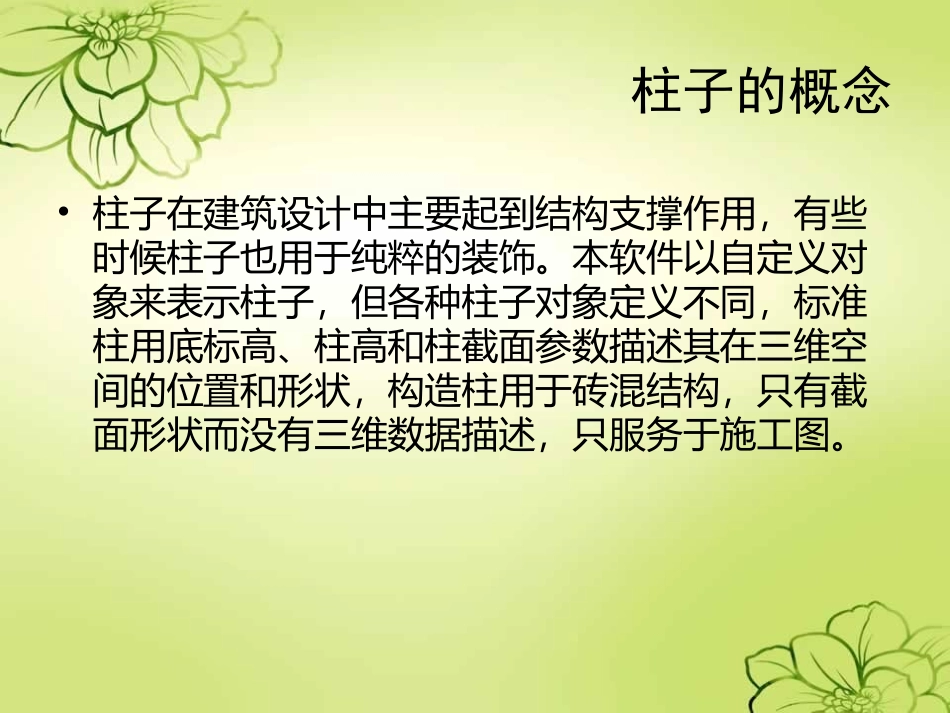

天正柱子KK柱子的概念•柱子在建筑设计中主要起到结构支撑作用，有些时候柱子也用于纯粹的装饰
本软件以自定义对象来表示柱子，但各种柱子对象定义不同，标准柱用底标高、柱高和柱截面参数描述其在三维空间的位置和形状，构造柱用于砖混结构，只有截面形状而没有三维数据描述，只服务于施工图

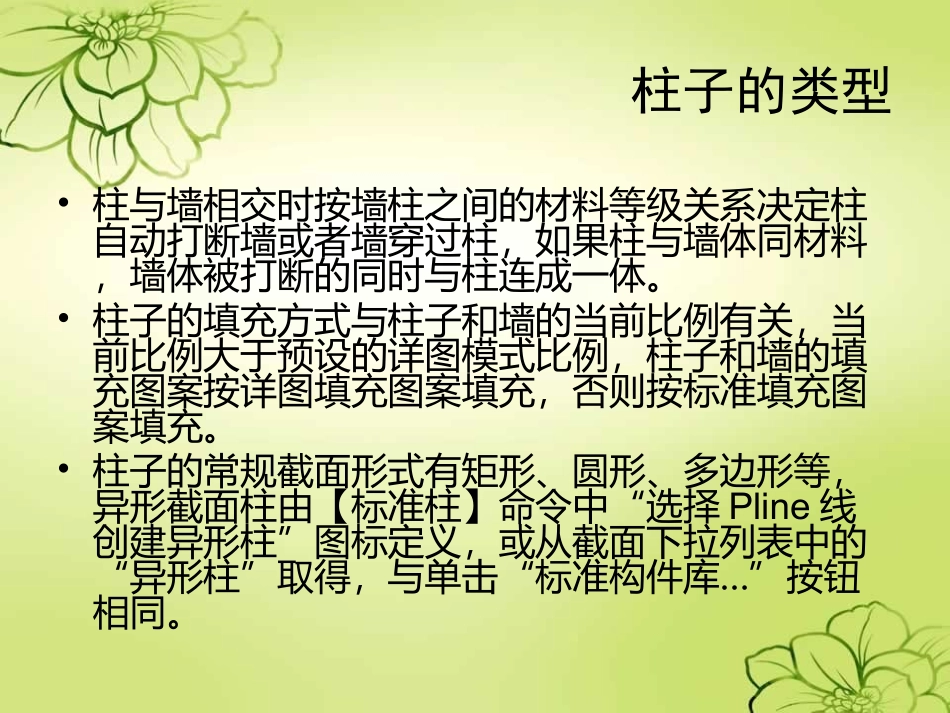

柱子的类型•柱与墙相交时按墙柱之间的材料等级关系决定柱自动打断墙或者墙穿过柱，如果柱与墙体同材料，墙体被打断的同时与柱连成一体
•柱子的填充方式与柱子和墙的当前比例有关，当前比例大于预设的详图模式比例，柱子和墙的填充图案按详图填充图案填充，否则按标准填充图案填充
•柱子的常规截面形式有矩形、圆形、多边形等，异形截面柱由【标准柱】命令中“选择Pline线创建异形柱”图标定义，或从截面下拉列表中的“异形柱”取得，与单击“标准构件库…”按钮相同
柱子的编辑•插入图中的柱子，用户如需要移动和修改，可充分利用夹点功能和其他编辑功能
对于标准柱的批量修改，可以使用“替换”的方式，柱同样可采用AutoCAD的编辑命令进行修改，修改后相应墙段会自动更新
此外，柱、墙可同时用夹点拖动编辑
柱子与墙的保温层特性柱子的夹点定义柱子与墙的连接方式柱子的材料决定了柱与墙体的连接方式柱子的交互和显示特性•自动裁剪特性：楼梯、坡道、台阶、阳台、散水、屋顶等对象可以自动被柱子裁剪；•矮柱特性：矮柱表示在平面图假定水平剖切线以下的可见柱，在平面图中这种柱不被加粗和填充，柱顶和墙顶标高相同、材料相同的矮墙和矮柱会自动融合，与矮墙能在墙体绘制命令中直接创建不同，矮柱只能利用普通柱通过柱特性表设置
•柱填充颜色：柱子具有材料填充特性，柱子的填充不再单独受各对象的填充图层控制，而是优先由选项中材料颜色控制，更加合理、方便
柱子的创建---标准柱•1
设置柱的参数，包括截面类型、截面尺寸和材料，或者从构件库取得以前入库的柱；•2
单击下面的工具栏
