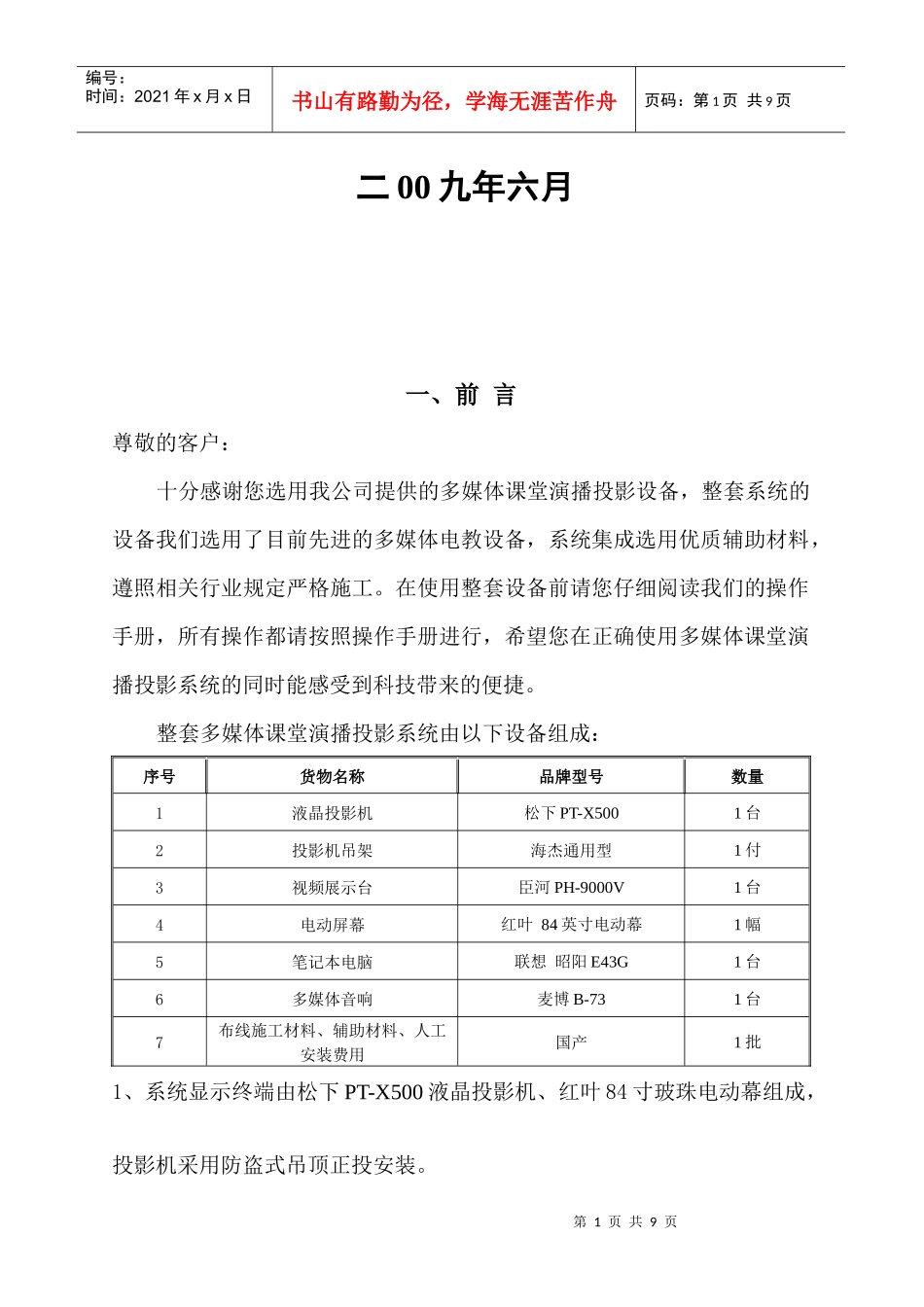

第0页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共9页锦江区多媒体课堂演播系统培训手册承建单位：成都瑞德利科技有限公司第1页共9页第0页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页二00九年六月一、前言尊敬的客户：十分感谢您选用我公司提供的多媒体课堂演播投影设备，整套系统的设备我们选用了目前先进的多媒体电教设备，系统集成选用优质辅助材料，遵照相关行业规定严格施工。在使用整套设备前请您仔细阅读我们的操作手册，所有操作都请按照操作手册进行，希望您在正确使用多媒体课堂演播投影系统的同时能感受到科技带来的便捷。整套多媒体课堂演播投影系统由以下设备组成：序号货物名称品牌型号数量1液晶投影机松下PT-X5001台2投影机吊架海杰通用型1付3视频展示台臣河PH-9000V1台4电动屏幕红叶84英寸电动幕1幅5笔记本电脑联想昭阳E43G1台6多媒体音响麦博B-731台7布线施工材料、辅助材料、人工安装费用国产1批1、系统显示终端由松下PT-X500液晶投影机、红叶84寸玻珠电动幕组成，投影机采用防盗式吊顶正投安装。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页2、系统多媒体图像信号部分由联想笔记本、臣河视频展示台组成。3、音响系统采用麦博B-73多媒体音响组成，可提供高保真立体声效果。通过以上设备集成的多媒体课堂演播投影系统可实现以下主要教学功能：１、利用投影机大屏幕显示教学内容。２、用联想笔记本进行多媒体课件的演示，以及共享互联网资源实现网络教学、远程教学。３、通过视频展台实现文字资料、图片资料、实物以及幻灯片的展示。４、外接其它影像源轻松实现多媒体教学。二、系统操作使用说明本套系统的操作请严格遵守以下操作流程：一、开机及使用说明：１、打开电源插线板电源开关（闭合空气开关或接通系统总电源），此时各设备处于通电状态；二、使用说明：１、用投影机摇控器打开投影机，降下屏幕。２、如果单独使用展台：请把展台拿到讲桌上，接上电源后再把讲桌上的VGA线插入展台的VGA信号输出接口上，这时打开电源第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页即可使用。３、如果单独使用笔机本：请把讲桌上的VGA线插入笔记本的VGA信号输出接口上，并确认笔记本外接显示器功能打开（如果投影机上没有信号输出，请按“FN+F3”组合键进行信号切换），如果需要用笔记本音频信号，把音频线接头插到笔记本音频输出接口。４、如果两个设备同时使用请先按第“2”点操作后再使用VGA线把笔记本VGA输出信号接到展台的“VGAIN”接口上，把音频线接头插到笔记本音频输出接口；并确认笔记本外接显示器功能打开。５、按展台面板上的“RGB切换键”切换信号（开机默认为展台信号，按一次“RGB切换键”为外接笔记本信号，在按两次“RGB切换键”又回到展台信号）。６、电脑、数码展示台的具体功能操作请仔细阅读各个设备的使用说明书。三、关机说明：１、用投影机摇控器关闭投影机，升起屏幕。２、关闭笔记本电脑。３、收起展示台支臂，关闭展台电源。４、等上三分后再关闭插线板电源。５、长时间不用此设备请关闭系统强电开关（断开空气开关或断开系第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页统总电源）。三、系统日常维护及注意事项说明多媒体投影系统除正确操作使用外，日常维护也相当重要，需要维护的项目主要有以下几点：１、投影机使用一段时间后（一般300小时左右），需要清洗过滤网。请您仔细阅读投影机的使用说明书，并按照相关说明程序清洗过滤网。在执行上述操作过程中请您关闭系统电源，清洗完毕后请将过滤网正确地安装在投影机上（备注：如果长时间不清洗过滤网，投影机会在使用一段时间后自动关机现象）。２、投影机关闭后，投影机需要给灯泡散热，请勿在此时间内（3分钟左右）切断系统总电源，否则可能会缩短投影机灯泡的使用寿命或引起灯泡损坏。３、在使用本系统时投影机不要频繁开关机，每次开关机的时间间隔请不要少于15分钟时...
