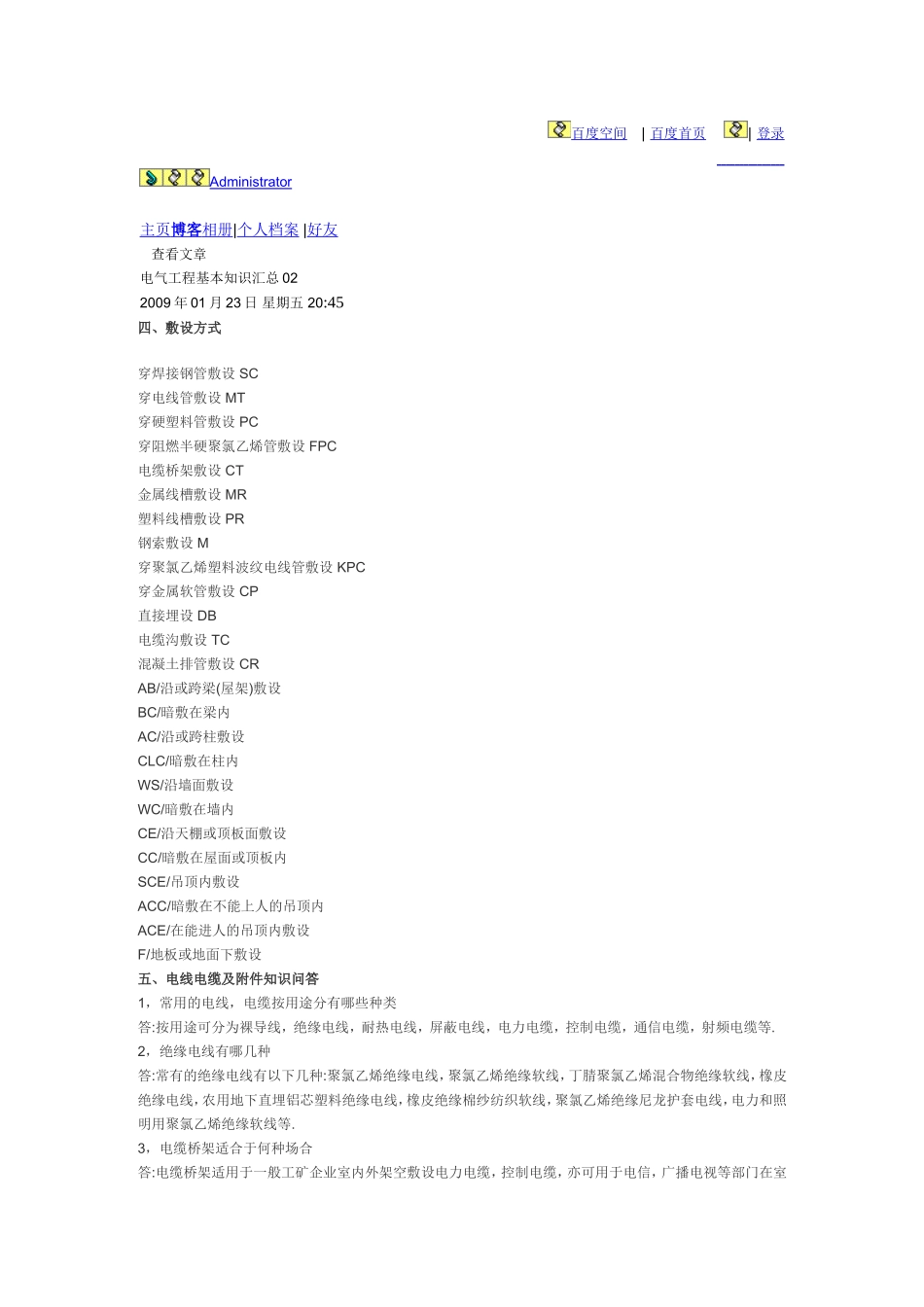

百度空间|百度首页|登录Administrator主页博客相册|个人档案|好友查看文章电气工程基本知识汇总022009年01月23日星期五20:45四、敷设方式穿焊接钢管敷设SC穿电线管敷设MT穿硬塑料管敷设PC穿阻燃半硬聚氯乙烯管敷设FPC电缆桥架敷设CT金属线槽敷设MR塑料线槽敷设PR钢索敷设M穿聚氯乙烯塑料波纹电线管敷设KPC穿金属软管敷设CP直接埋设DB电缆沟敷设TC混凝土排管敷设CRAB/沿或跨梁(屋架)敷设BC/暗敷在梁内AC/沿或跨柱敷设CLC/暗敷在柱内WS/沿墙面敷设WC/暗敷在墙内CE/沿天棚或顶板面敷设CC/暗敷在屋面或顶板内SCE/吊顶内敷设ACC/暗敷在不能上人的吊顶内ACE/在能进人的吊顶内敷设F/地板或地面下敷设五、电线电缆及附件知识问答1，常用的电线，电缆按用途分有哪些种类答:按用途可分为裸导线，绝缘电线，耐热电线，屏蔽电线，电力电缆，控制电缆，通信电缆，射频电缆等.2，绝缘电线有哪几种答:常有的绝缘电线有以下几种:聚氯乙烯绝缘电线，聚氯乙烯绝缘软线，丁腈聚氯乙烯混合物绝缘软线，橡皮绝缘电线，农用地下直埋铝芯塑料绝缘电线，橡皮绝缘棉纱纺织软线，聚氯乙烯绝缘尼龙护套电线，电力和照明用聚氯乙烯绝缘软线等.3，电缆桥架适合于何种场合答:电缆桥架适用于一般工矿企业室内外架空敷设电力电缆，控制电缆，亦可用于电信，广播电视等部门在室内外架设.4，电缆附件有哪些答:常用的电附件有电缆终端接线盒，电缆中间接线盒，连接管及接线端子，钢板接线槽，电缆桥架等.5，什么叫电缆中间接头答:连接电缆与电缆的导体，绝缘屏蔽层和保护层，以使电缆线路连接的装置，称为电缆中间接头.6，什么叫电气主接线答:电气主接线是发电厂，变电所中主要电气设备和母线的连接方式，包括主母线和厂用电系统按一定的功能要求的连接方式.7，在选择电力电缆的截面时，应遵照哪些规定答:电力电缆的选择应遵照以下原则:(1)电缆的额定电压要大于或等于安装点供电系统的额定电压;(2)电缆持续容许电流应等于或大于供电负载的最大持续电流;(3)线芯截面要满足供电系统短路时的稳定性的要求;(4)根据电缆长度验算电压降是否符合要求;(5)线路末端的最小短路电流应能使保护装置可靠的动作.8，交联聚乙烯电缆和油纸电缆比较有哪些优点答:(1)易安装，因为它允许最小弯曲半径小，且重量轻;(2)不受线路落差限制;(3)热性能好，允许工作温度高，传输容量大;(4)电缆附件简单，均为干式结构;(5)运行维护简单，无漏油问题;(6)价格较低;(7)可靠性高，故障率低;(8)制造工序少，工艺简单，经济效益显著.9，固定交流单芯电缆的夹具有什么要求为什么答:夹具应无铁件构成闭合磁路，这是因为当电缆线芯通过电流时，在其周围产生磁力线，磁力线与通过线芯的电流大小成正比，若使用铁件等导磁材料，根据电磁感应可知，将在铁件中产生涡流使电缆发热，甚至烧坏电缆.所以不可使用铁件作单芯交流电缆的固定夹具.10，以下的热缩电缆头的附件的最大特点和优点是什么答:热缩附件的最大特点是用应力管代替传统的应力锥，它不仅简化了施工工艺，还缩小了接头的终端的尺寸，安装方便，省时省工，性能优越，节约金属.热缩电缆附件集灌注式和干包式为一体，集合了这两种附件的优点.11，电缆敷设前应进行哪些检查工作答:(1)支架应齐全，油漆完整.(2)电缆型号，电压，规格符合设计.(3)电缆绝缘良好，当对油纸电缆的密封有怀疑时，应进行受潮判断;直埋电缆与小底电缆应经直流耐压试难合格;充油电缆的油样应试验合格.(4)充油电缆的油压不宜低于1.47MPa.12，对油纸绝缘电力电缆密封有怀疑时，如何用较简单的办法检查电缆绝缘纸是否受潮答:把电缆绝缘纸点燃或放入150℃左右的电缆油中检查，无"嘶嘶"声或白色泡沫出现，说明未受潮.13，电缆标志牌应注明什么内容编写有何要求答:标志牌上应注明电缆线路设计编号，电缆型号，规格及始点，并联使用的电缆应有顺序号.要求字迹清晰，不易脱落.14，直埋电缆的方位标志应设置在哪些位置答:在电缆两端，电缆直线段50~100m处电缆接头几电缆改变方向的弯角处.15，制作电缆接头用的黄腊绸带，黑玻璃漆带，无碱玻璃丝带等，施工前如何进行排潮处理“答:(1)恒温干燥法:将绝缘带卷成直径为25~30mm小卷，放入110~120...
