电缆敷设工艺VIP免费

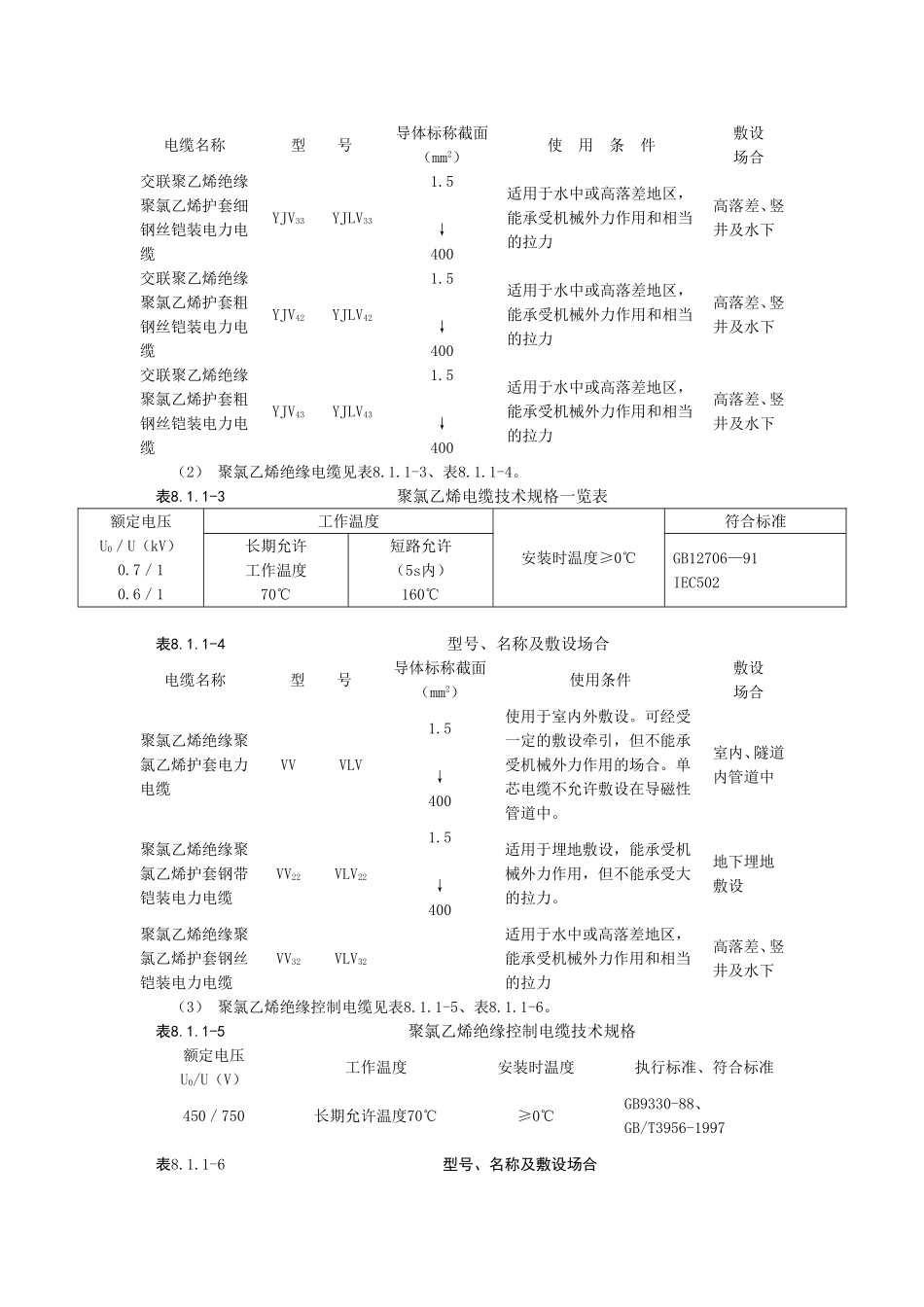

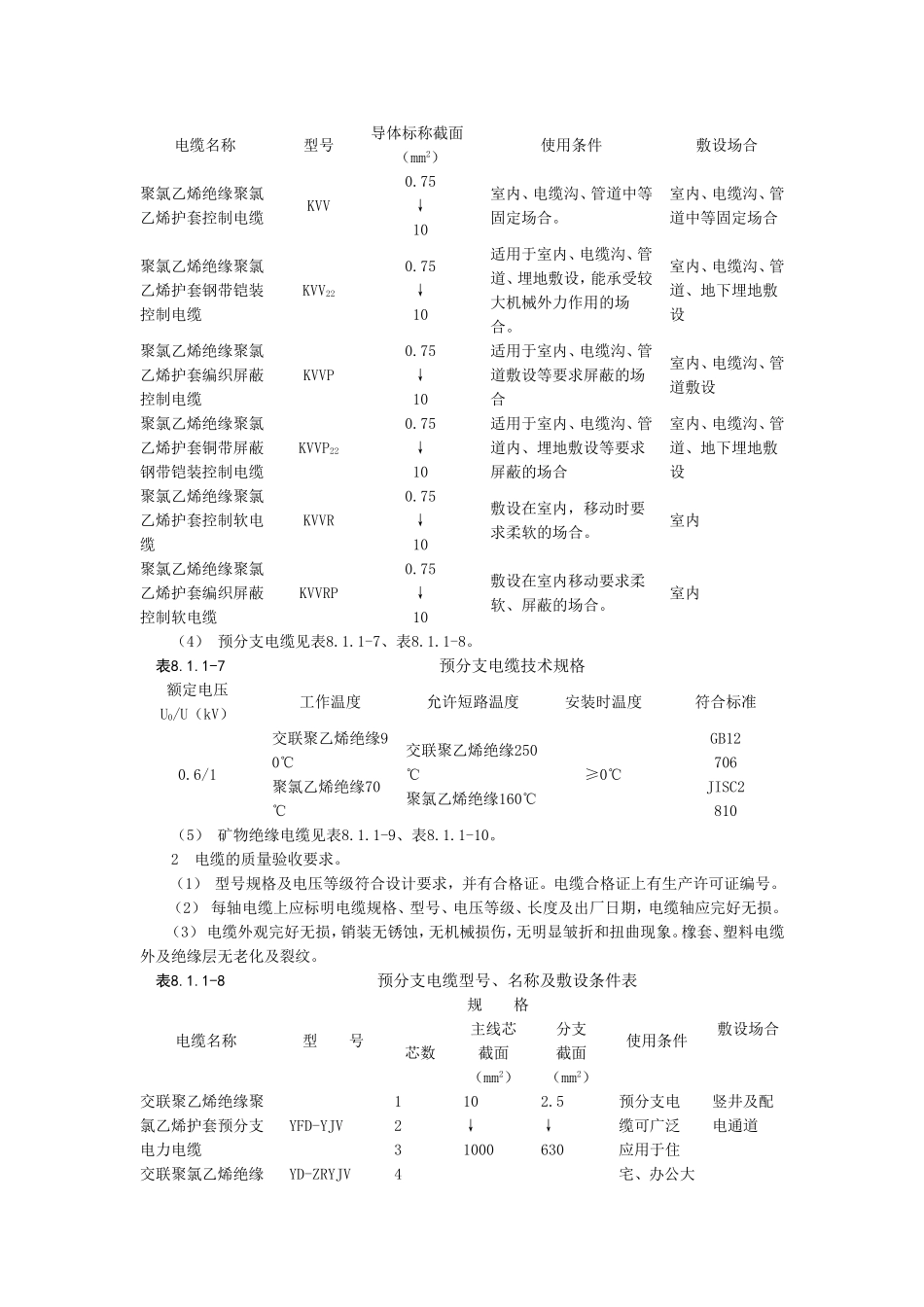

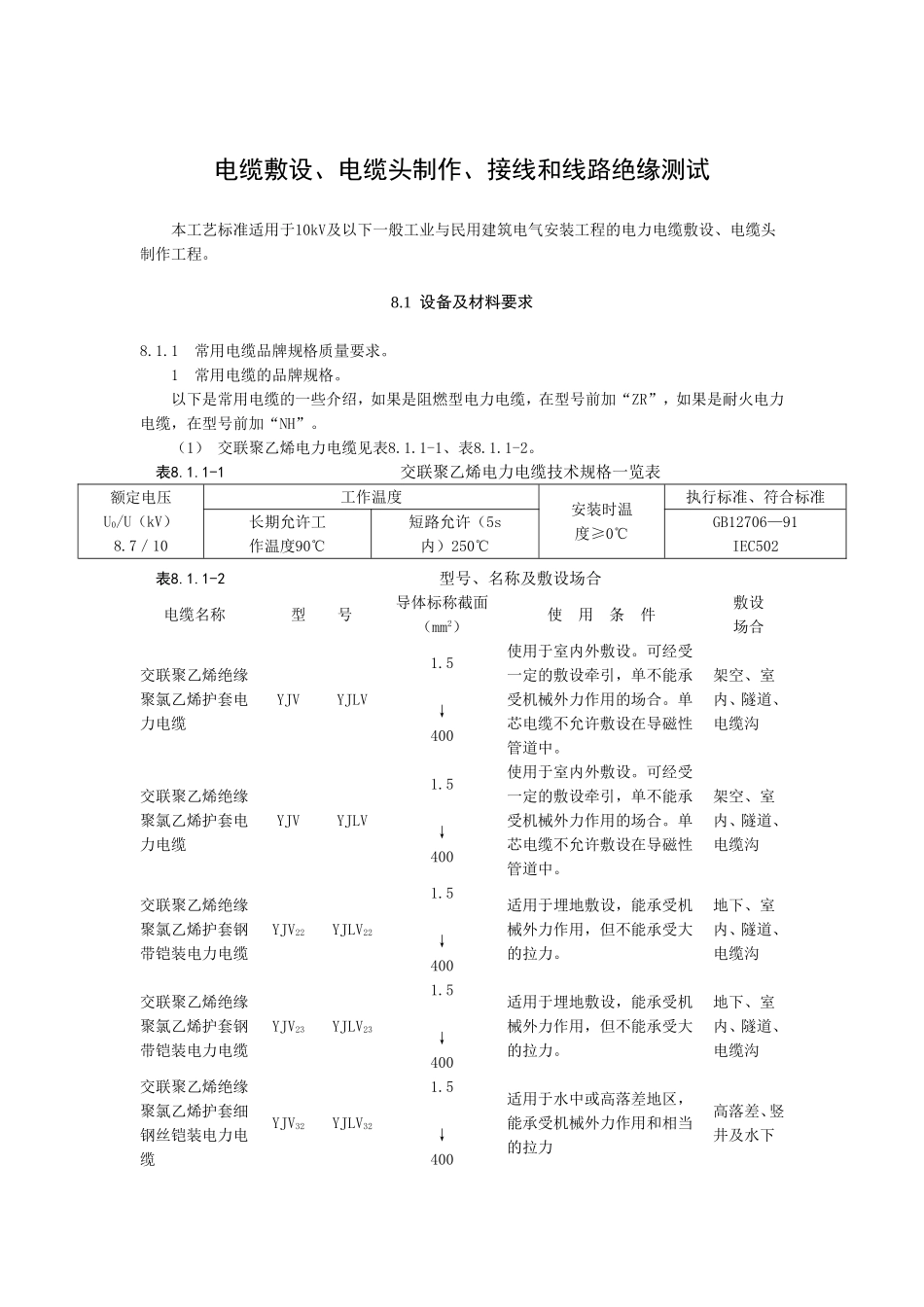

电缆敷设、电缆头制作、接线和线路绝缘测试本工艺标准适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设、电缆头制作工程。8.1设备及材料要求8.1.1常用电缆品牌规格质量要求。1常用电缆的品牌规格。以下是常用电缆的一些介绍，如果是阻燃型电力电缆，在型号前加“ZR”，如果是耐火电力电缆，在型号前加“NH”。（1）交联聚乙烯电力电缆见表8.1.1-1、表8.1.1-2。表8.1.1-1交联聚乙烯电力电缆技术规格一览表额定电压U0/U（kV）8.7／10工作温度安装时温度≥0℃执行标准、符合标准长期允许工作温度90℃短路允许（5s内）250℃GB12706—91IEC502表8.1.1-2型号、名称及敷设场合电缆名称型号导体标称截面（mm2）使用条件敷设场合交联聚乙烯绝缘聚氯乙烯护套电力电缆YJVYJLV1.5↓400使用于室内外敷设。可经受一定的敷设牵引，单不能承受机械外力作用的场合。单芯电缆不允许敷设在导磁性管道中。架空、室内、隧道、电缆沟交联聚乙烯绝缘聚氯乙烯护套电力电缆YJVYJLV1.5↓400使用于室内外敷设。可经受一定的敷设牵引，单不能承受机械外力作用的场合。单芯电缆不允许敷设在导磁性管道中。架空、室内、隧道、电缆沟交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆YJV22YJLV221.5↓400适用于埋地敷设，能承受机械外力作用，但不能承受大的拉力。地下、室内、隧道、电缆沟交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆YJV23YJLV231.5↓400适用于埋地敷设，能承受机械外力作用，但不能承受大的拉力。地下、室内、隧道、电缆沟交联聚乙烯绝缘聚氯乙烯护套细钢丝铠装电力电缆YJV32YJLV321.5↓400适用于水中或高落差地区，能承受机械外力作用和相当的拉力高落差、竖井及水下电缆名称型号导体标称截面（mm2）使用条件敷设场合交联聚乙烯绝缘聚氯乙烯护套细钢丝铠装电力电缆YJV33YJLV331.5↓400适用于水中或高落差地区，能承受机械外力作用和相当的拉力高落差、竖井及水下交联聚乙烯绝缘聚氯乙烯护套粗钢丝铠装电力电缆YJV42YJLV421.5↓400适用于水中或高落差地区，能承受机械外力作用和相当的拉力高落差、竖井及水下交联聚乙烯绝缘聚氯乙烯护套粗钢丝铠装电力电缆YJV43YJLV431.5↓400适用于水中或高落差地区，能承受机械外力作用和相当的拉力高落差、竖井及水下（2）聚氯乙烯绝缘电缆见表8.1.1-3、表8.1.1-4。表8.1.1-3聚氯乙烯电缆技术规格一览表额定电压U0／U（kV）0.7／10.6／1工作温度安装时温度≥0℃符合标准长期允许工作温度70℃短路允许（5s内）160℃GB12706—91IEC502表8.1.1-4型号、名称及敷设场合电缆名称型号导体标称截面（mm2）使用条件敷设场合聚氯乙烯绝缘聚氯乙烯护套电力电缆VVVLV1.5↓400使用于室内外敷设。可经受一定的敷设牵引，但不能承受机械外力作用的场合。单芯电缆不允许敷设在导磁性管道中。室内、隧道内管道中聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆VV22VLV221.5↓400适用于埋地敷设，能承受机械外力作用，但不能承受大的拉力。地下埋地敷设聚氯乙烯绝缘聚氯乙烯护套钢丝铠装电力电缆VV32VLV32适用于水中或高落差地区，能承受机械外力作用和相当的拉力高落差、竖井及水下（3）聚氯乙烯绝缘控制电缆见表8.1.1-5、表8.1.1-6。表8.1.1-5聚氯乙烯绝缘控制电缆技术规格额定电压U0/U（V）工作温度安装时温度执行标准、符合标准450／750长期允许温度70℃≥0℃GB9330-88、GB/T3956-1997表8.1.1-6型号、名称及敷设场合电缆名称型号导体标称截面（mm2）使用条件敷设场合聚氯乙烯绝缘聚氯乙烯护套控制电缆KVV0.75↓10室内、电缆沟、管道中等固定场合。室内、电缆沟、管道中等固定场合聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆KVV220.75↓10适用于室内、电缆沟、管道、埋地敷设，能承受较大机械外力作用的场合。室内、电缆沟、管道、地下埋地敷设聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆KVVP0.75↓10适用于室内、电缆沟、管道敷设等要求屏蔽的场合室内、电缆沟、管道敷设聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆KVVP220.75↓10适用于室内、电缆沟、管道内、埋地敷设等要求屏蔽的场合室内、电缆沟、管道、地下埋地敷设聚氯乙烯绝缘聚氯乙烯护套控制软电缆KVVR0.7...
