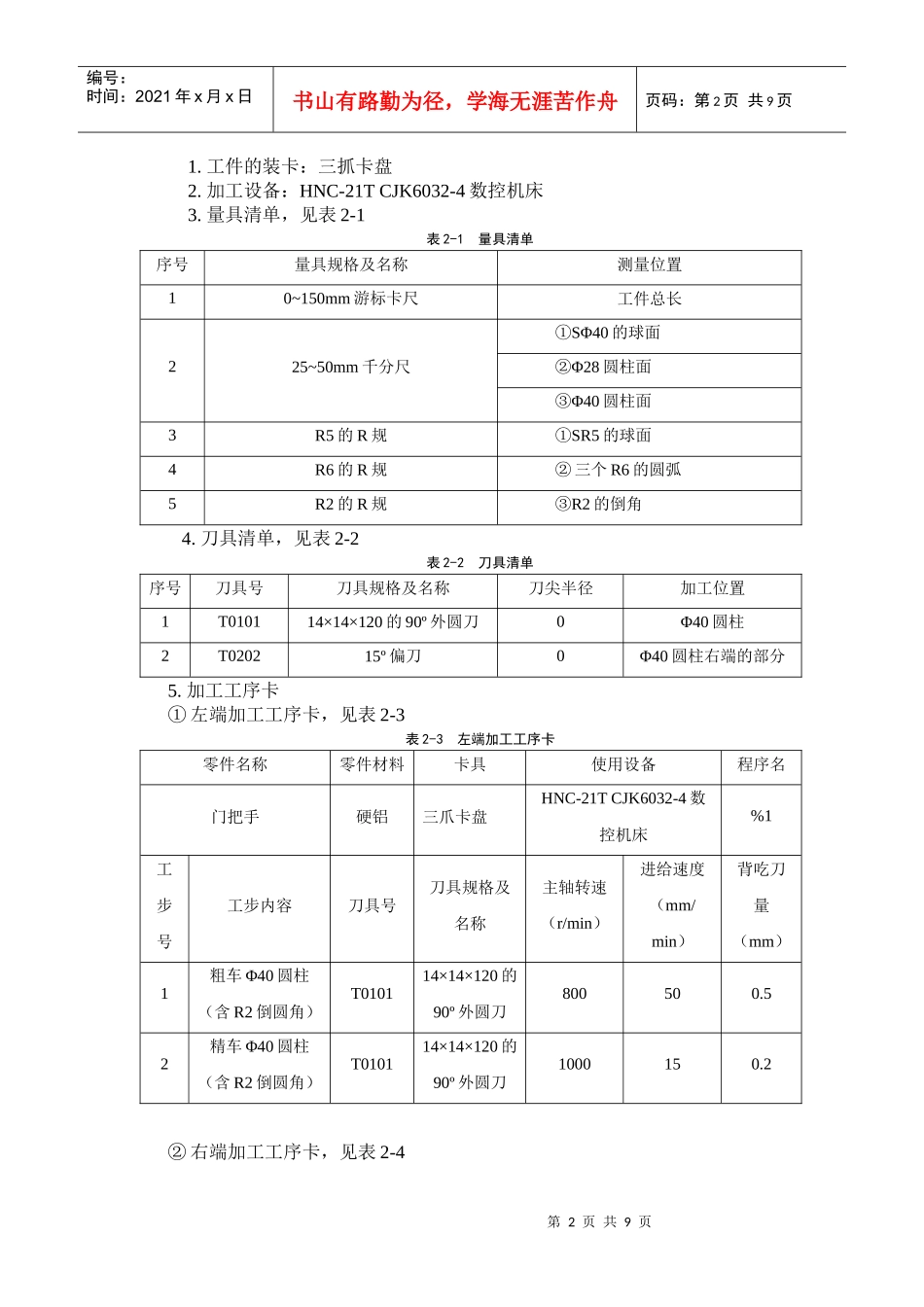

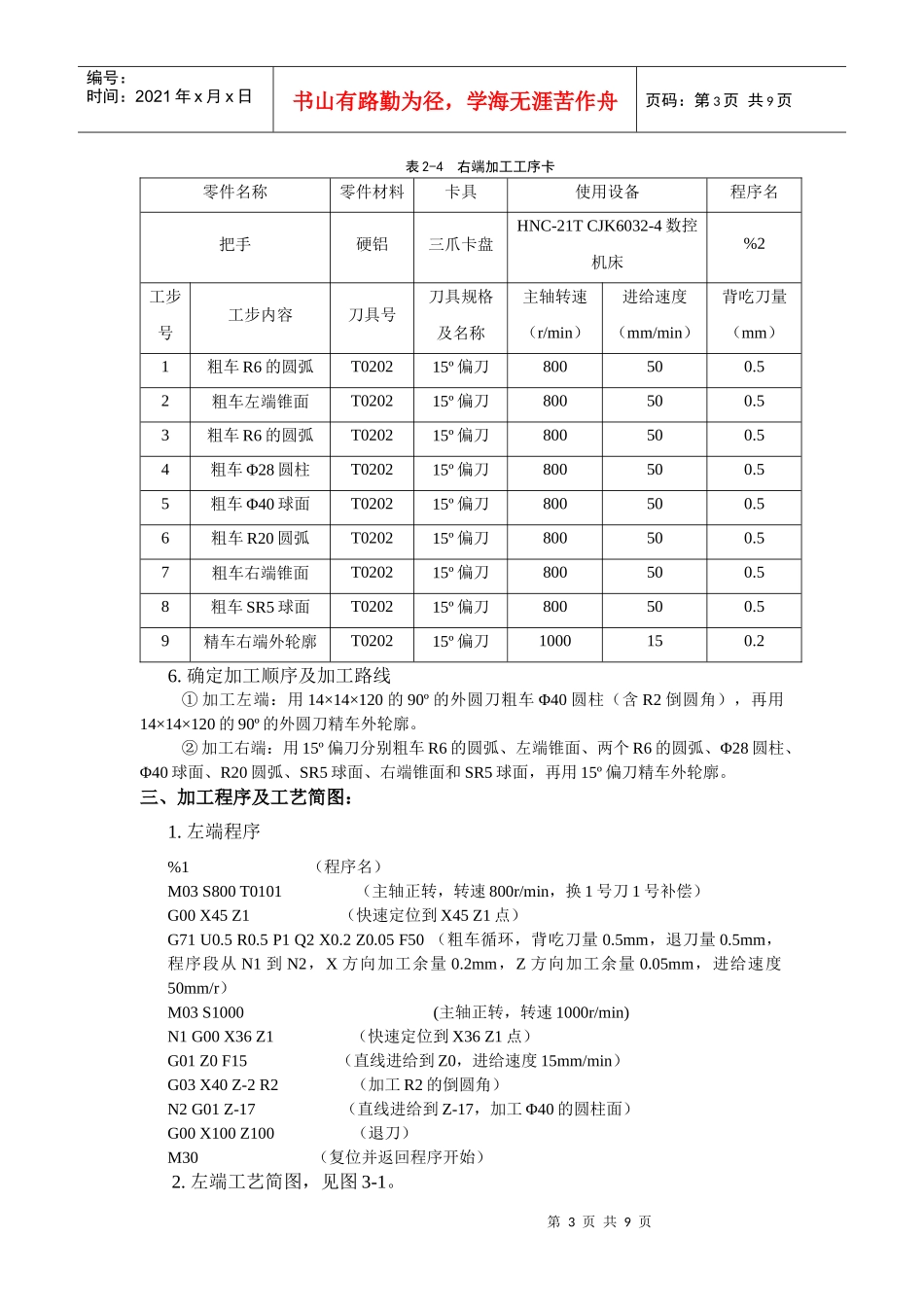

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页门把手的设计及加工一、图形设计设计如图1-1所示的门把手，材料为硬铝，毛坯长为90mm，直径为45mm的圆柱。图1-1技术要求：未标注公差尺寸的，按IT14级加工。二、工艺分析第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页1.工件的装卡：三抓卡盘2.加工设备：HNC-21TCJK6032-4数控机床3.量具清单，见表2-1表2-1量具清单序号量具规格及名称测量位置10~150mm游标卡尺工件总长225~50mm千分尺SΦ40①的球面Φ28②圆柱面Φ40③圆柱面3R5的R规SR5①的球面4R6的R规②三个R6的圆弧5R2的R规R2③的倒角4.刀具清单，见表2-2表2-2刀具清单序号刀具号刀具规格及名称刀尖半径加工位置1T010114×14×120的90º外圆刀0Φ40圆柱2T020215º偏刀0Φ40圆柱右端的部分5.加工工序卡①左端加工工序卡，见表2-3表2-3左端加工工序卡零件名称零件材料卡具使用设备程序名门把手硬铝三爪卡盘HNC-21TCJK6032-4数控机床%1工步号工步内容刀具号刀具规格及名称主轴转速（r/min）进给速度（mm/min）背吃刀量（mm）1粗车Φ40圆柱（含R2倒圆角）T010114×14×120的90º外圆刀800500.52精车Φ40圆柱（含R2倒圆角）T010114×14×120的90º外圆刀1000150.2②右端加工工序卡，见表2-4第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页表2-4右端加工工序卡零件名称零件材料卡具使用设备程序名把手硬铝三爪卡盘HNC-21TCJK6032-4数控机床%2工步号工步内容刀具号刀具规格及名称主轴转速（r/min）进给速度（mm/min）背吃刀量（mm）1粗车R6的圆弧T020215º偏刀800500.52粗车左端锥面T020215º偏刀800500.53粗车R6的圆弧T020215º偏刀800500.54粗车Φ28圆柱T020215º偏刀800500.55粗车Φ40球面T020215º偏刀800500.56粗车R20圆弧T020215º偏刀800500.57粗车右端锥面T020215º偏刀800500.58粗车SR5球面T020215º偏刀800500.59精车右端外轮廓T020215º偏刀1000150.26.确定加工顺序及加工路线①加工左端：用14×14×120的90º的外圆刀粗车Φ40圆柱（含R2倒圆角），再用14×14×120的90º的外圆刀精车外轮廓。②加工右端：用15º偏刀分别粗车R6的圆弧、左端锥面、两个R6的圆弧、Φ28圆柱、Φ40球面、R20圆弧、SR5球面、右端锥面和SR5球面，再用15º偏刀精车外轮廓。三、加工程序及工艺简图：1.左端程序%1（程序名）M03S800T0101（主轴正转，转速800r/min，换1号刀1号补偿）G00X45Z1（快速定位到X45Z1点）G71U0.5R0.5P1Q2X0.2Z0.05F50（粗车循环，背吃刀量0.5mm，退刀量0.5mm，程序段从N1到N2，X方向加工余量0.2mm，Z方向加工余量0.05mm，进给速度50mm/r）M03S1000(主轴正转，转速1000r/min)N1G00X36Z1（快速定位到X36Z1点）G01Z0F15（直线进给到Z0，进给速度15mm/min）G03X40Z-2R2（加工R2的倒圆角）N2G01Z-17（直线进给到Z-17，加工Φ40的圆柱面）G00X100Z100（退刀）M30（复位并返回程序开始）2.左端工艺简图，见图3-1。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页图3-13.右端程序：%2（程序名）M03S800T0202（主轴正转，转速800r/min，换2号刀2号补偿）G00X45Z1（快速定位到X45Z1点）G71U0.5R0.5P1Q2X0.2Z0.05F50（粗车循环，背吃刀量0.5mm，退刀量0.5mm，程序段从N1到N2，X方向加工余量0.2mm，Z方向加工余量0.05mm，进给速度50mm/r）M03S1000（主轴正转，转速1000r/min）N1G00X0Z1（快速定位到X36Z1点）G01Z0F15（直线进给到Z0，进给速度15mm/min）G03X9.66Z-3.71R5（加工SR5的球面）G01X15.40Z-14.42（直线进给到X15.40Z-14.42）G02X27.02Z-23.99R20（加工R20的圆弧）G03X30.76Z-51.52R20（加工SR20的球面）G02X28Z-55.35R6（加工R6的圆弧）G01W-9（直线向Z负向进给9mm）G02X30Z-67.68R6（加工R6的圆弧）G01X38Z-73.68（直线进给到X38Z-73.68）G03X40Z-77R6（加工R6的圆弧）N2G01Z-78（直线进给到Z-78）G00X100（X向退刀100mm）Z100（Z向退刀100mm）M30（复位并返回程序开始）4.右端工艺简图，见图3-...
