坡道扶手施工组织设计VIP免费

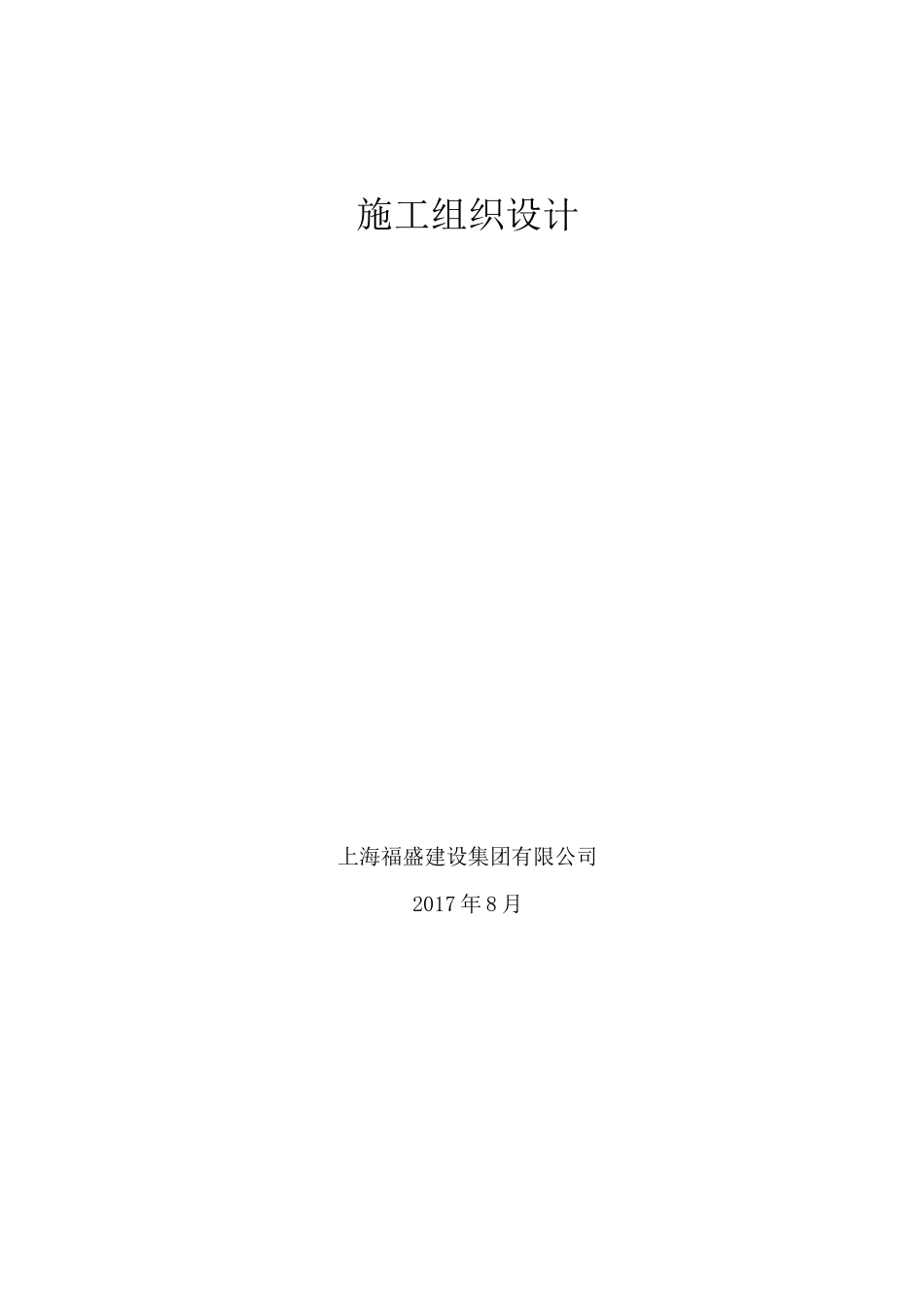

施工组织设计上海福盛建设集团有限公司2017年8月第一章编制依据1、施工图纸及相关洽商；2、《建筑工程施工质量验收统一标准》(GB50300-2001)；3、《人民防空工程施工及验收规范》(GB50134-2004)4、《建设工程施工现场供用电安全规范》(GB50194-93)5、《施工现场临时用电安全技术规范》(JGJ46-2005)6、《建筑装饰装修工程质量验收规范》(GB50210-2001)7、《工程建设标准强制性条文－房屋建筑部分》(2002年版)8、《安全防范工程技术规范》(GB50348-2011)9、《建筑施工安全检查标准》(JGJ59-2011)；第二章工程概况1、施工单位：上海福盛建设集团有限公司2、工程名称：共和新路街道残疾人坡道综合整治工程3、建设地点：唐家沙小区、洛川中路1100弄、柳营路1025弄4、工程概述：本工程位于洛川中路1100弄、柳营路1025弄，为小区修缮项目，具体修缮内容是室外坡道修缮、附属设施整新工程等。第三章施工准备3.1技术准备施工前应熟悉图纸、设计变更、图集相关要求，了解相关安全、质量规范，了解掌握栏杆、扶手的施工工艺，找出施工中安全质技术准备在施工前由技术负责人主持对各项施工负责人进行施工方案技术交底，并由专业人员施工队长编写安全技术交底，对施工人员进行培训及现场作业指导。3.2材料和构件准备3.2.1材料准备根据施工图纸和设计要求，采购钢管、钢筋、埋板、油漆等工程所需各种原材料。栏杆材料确定符合图纸设计要求无误后，才得进入加工车间加工制作，确保不合格材料不进现场使用。3.2.2机具准备1、电动机具：切割机、焊机、切割机、电锤、。2、手动工具：尺子、螺丝刀、割角尺、卡尺等。3.2.3作业条件1、楼梯间墙面、顶棚等抹灰全部完成。2、金属栏杆或靠墙扶手的固定埋件安装完毕。3.3施工人员准备1、施工人员必须熟悉相关规范、图集的要求及栏杆、扶手安装工艺要求。施工前进行详细技术交底和专业培训，选取一层楼梯间进行样板施工，确认工序及做法后进行大面积施工。2、坚持特殊工种持证上岗制度，并于施工前进行教育培训。3、实行三级交底制度，即：技术部对项目部相关管理人员和分包技术人员进行方案交底；工程部对分包工长、班组长进行交底；分包工长、班组长对楼梯栏杆扶手施工工人进行技术交底。第四章施工工艺和技术措施4.1施工流程4.1.1楼梯栏杆埋件埋设f栏杆立柱安装f扶手找位与划线f扶手弯头配制f扶手连接预装一扶手固定一扶手整修一栏杆立柱、扶手表面刷漆。4.1.2靠墙扶手埋件埋设f水平钢管安装f扶手找位与划线f扶手弯头配制f扶手连接预装f扶手固定f扶手整修f栏杆立柱、扶手表面刷漆。4.2埋件埋设(1)靠墙楼梯栏杆下部连接须在每个踏步上埋设埋件，由于现场楼梯已施工完成，并未埋设埋件。故须在每个踏步上按照图纸要求进行埋件定位。预埋件安装根据图纸设计要求和施工现场的实际情况准确无误的定位，避免造成不在一条平行线上(2)靠墙扶手埋件间距按照设计要求不大于1200mm进行定位，由于结构、砌筑墙已经施工完成，并未埋设埋件。当预埋件位置在混凝土结构上时，采用膨胀螺栓锚入结构中，预埋件具体要求如(1)所述；当预埋件位置在砌筑墙上时，须从砌筑墙掏出砌块，安装好埋件，埋件按设计指定图集选用，再用C25混凝土进行浇筑，并振捣密实。4.3栏杆立柱、水平钢管安装4.3.1栏杆立柱安装(1)栏杆立柱选用按图纸及图集选用；(2)埋件埋设完成后，在各个埋件上对栏杆立柱进行划线定位，立柱中心距楼梯边缘不小于50mm；(3)立柱高度按照工程设计、图集要求先加工好，立柱与锚板焊接时须保证立柱的垂直度；(4)立柱中心间距为G/2，起步立柱中心距栏杆扶手起步边缘为120mm，终点立柱中心距墙为G/2,G为踏步宽度；(5)待踏步装修层完成，须在立柱与踏步接触部位安装法兰盘，并用粘结剂粘结牢固。4.3.2靠墙扶手水平钢管安装(1)靠墙扶手水平钢管采用应符合图纸及图集要求；(2)埋件埋设完成后，在各个埋件上对扶手水平钢管进行划线定位，同一梯段的水平钢管连线坡度与楼梯坡度相同；(3)水平钢管伸出长度须满足扶手安装要求。(4)在墙面装修层完成后，须在钢管与墙面接触部位安装法兰盘，并用粘结剂粘结牢固。4.4扶手找位与划线1、安装扶手的固定件：位置、标高、坡度找位校正...
