电泳涂装之问VIP免费

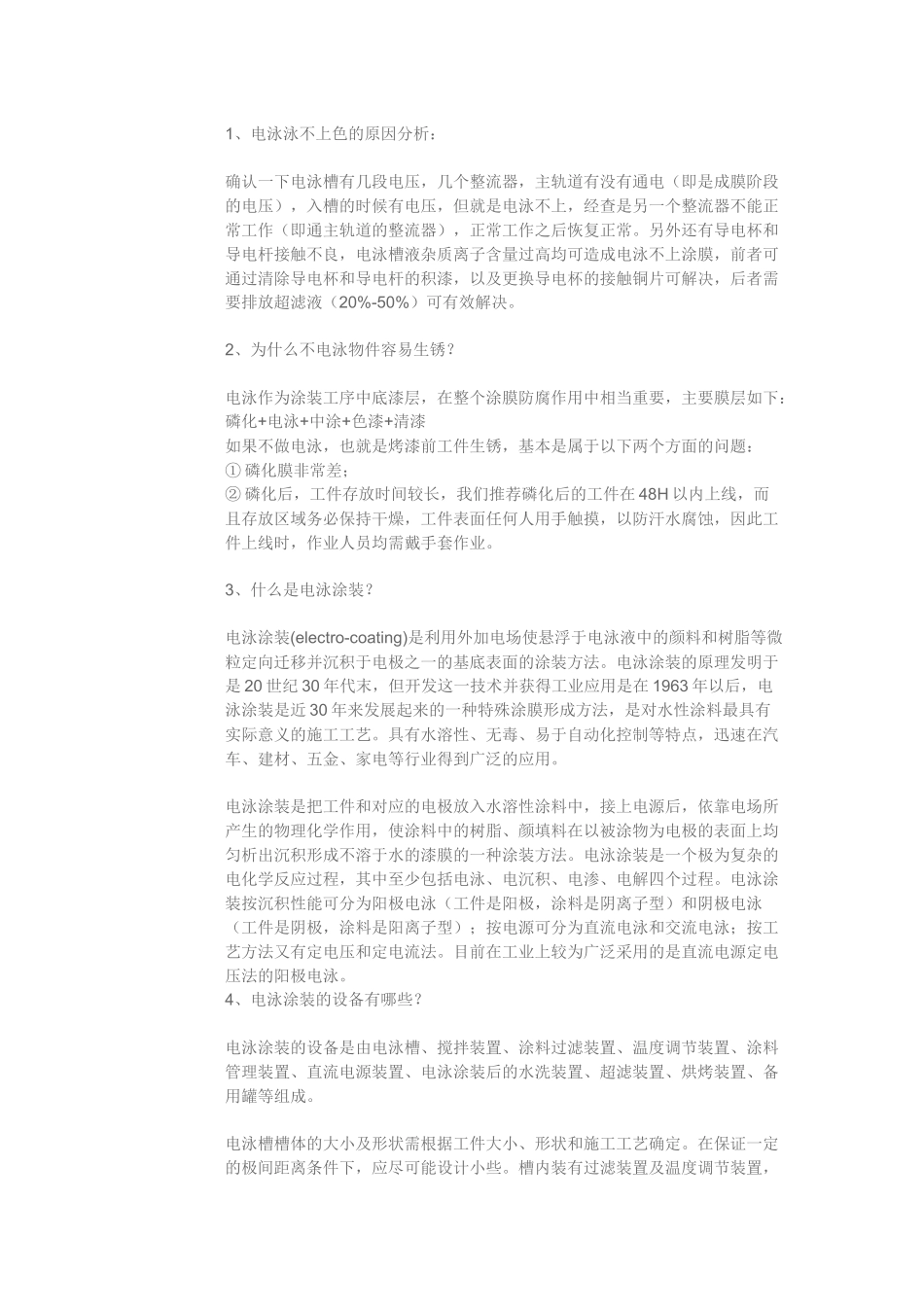

1、电泳泳不上色的原因分析：确认一下电泳槽有几段电压，几个整流器，主轨道有没有通电（即是成膜阶段的电压），入槽的时候有电压，但就是电泳不上，经查是另一个整流器不能正常工作（即通主轨道的整流器），正常工作之后恢复正常。另外还有导电杯和导电杆接触不良，电泳槽液杂质离子含量过高均可造成电泳不上涂膜，前者可通过清除导电杯和导电杆的积漆，以及更换导电杯的接触铜片可解决，后者需要排放超滤液（20%-50%）可有效解决。2、为什么不电泳物件容易生锈？电泳作为涂装工序中底漆层，在整个涂膜防腐作用中相当重要，主要膜层如下：磷化+电泳+中涂+色漆+清漆如果不做电泳，也就是烤漆前工件生锈，基本是属于以下两个方面的问题：①磷化膜非常差；②磷化后，工件存放时间较长，我们推荐磷化后的工件在48H以内上线，而且存放区域务必保持干燥，工件表面任何人用手触摸，以防汗水腐蚀，因此工件上线时，作业人员均需戴手套作业。3、什么是电泳涂装？电泳涂装(electro-coating)是利用外加电场使悬浮于电泳液中的颜料和树脂等微粒定向迁移并沉积于电极之一的基底表面的涂装方法。电泳涂装的原理发明于是20世纪30年代末，但开发这一技术并获得工业应用是在1963年以后，电泳涂装是近30年来发展起来的一种特殊涂膜形成方法，是对水性涂料最具有实际意义的施工工艺。具有水溶性、无毒、易于自动化控制等特点，迅速在汽车、建材、五金、家电等行业得到广泛的应用。电泳涂装是把工件和对应的电极放入水溶性涂料中，接上电源后，依靠电场所产生的物理化学作用，使涂料中的树脂、颜填料在以被涂物为电极的表面上均匀析出沉积形成不溶于水的漆膜的一种涂装方法。电泳涂装是一个极为复杂的电化学反应过程，其中至少包括电泳、电沉积、电渗、电解四个过程。电泳涂装按沉积性能可分为阳极电泳（工件是阳极，涂料是阴离子型）和阴极电泳（工件是阴极，涂料是阳离子型）；按电源可分为直流电泳和交流电泳；按工艺方法又有定电压和定电流法。目前在工业上较为广泛采用的是直流电源定电压法的阳极电泳。4、电泳涂装的设备有哪些？电泳涂装的设备是由电泳槽、搅拌装置、涂料过滤装置、温度调节装置、涂料管理装置、直流电源装置、电泳涂装后的水洗装置、超滤装置、烘烤装置、备用罐等组成。电泳槽槽体的大小及形状需根据工件大小、形状和施工工艺确定。在保证一定的极间距离条件下，应尽可能设计小些。槽内装有过滤装置及温度调节装置，以保证漆液一定的温度和除去循环漆液中的杂质和气泡。搅拌装置可使工作漆液保持均匀一致，多采用循环泵，漆液的循环一般每小时4～6次，当循环泵开动时，槽内漆液液面应均匀翻动。涂料管理装置的作用在于补充调整涂料成分，控制槽液的PH值，用隔膜电极除去中和剂和用超滤装置排除低分子量成分等。电泳电源的选择，一般采用直流电源。整流设备可采用硅整流器或可控硅。电流的大小与涂料的性质、温度、工作面积、通电方式等有关，一般为30～50A/m2。水洗装置用于电泳涂装前后工件的冲洗，一般用去离子水，但需加压设备，常用的是一种带螺旋体的淋洗喷嘴。烘烤装置用来促进电泳涂料的干燥成膜，可采用电阻炉、感应电热炉和红外线烘烤设备。烘房设计要有预热、加热和后热三段，应根据涂料的品种和工件的情况制订。5、电泳涂装的特点：（1）采用水溶性涂料，以水为溶解介质，节省了大量有机溶剂，大大降低了大气污染和环境危害，安全卫生，同时避免了火灾的隐患；（2）涂装效率高，涂料损失小，涂料的利用率可达90%～95%；（3）涂膜厚度均匀，附着力强，涂装质量好，工件各个部位如内层、凹陷、焊缝等处都能获得均匀、平滑的漆膜，解决了其他涂装方法对复杂形状工件的涂装难题；（4）生产效率高，施工可实现自动化连续生产，大大提高劳动效率；（5）设备复杂，投资费用高，耗电量大，其烘干固化要求的温度较高，涂料、涂装的管理复杂，施工条件严格，并需进行废水处理；（6）只能采用水溶性涂料，在涂装过程中不能改变颜色，涂料贮存过久稳定性不易控制。6、影响电泳涂装的工艺参数：a.电压电泳涂装采用的是定电压法，设备相对简单，易于控制。电压对漆膜的影响很大；...
