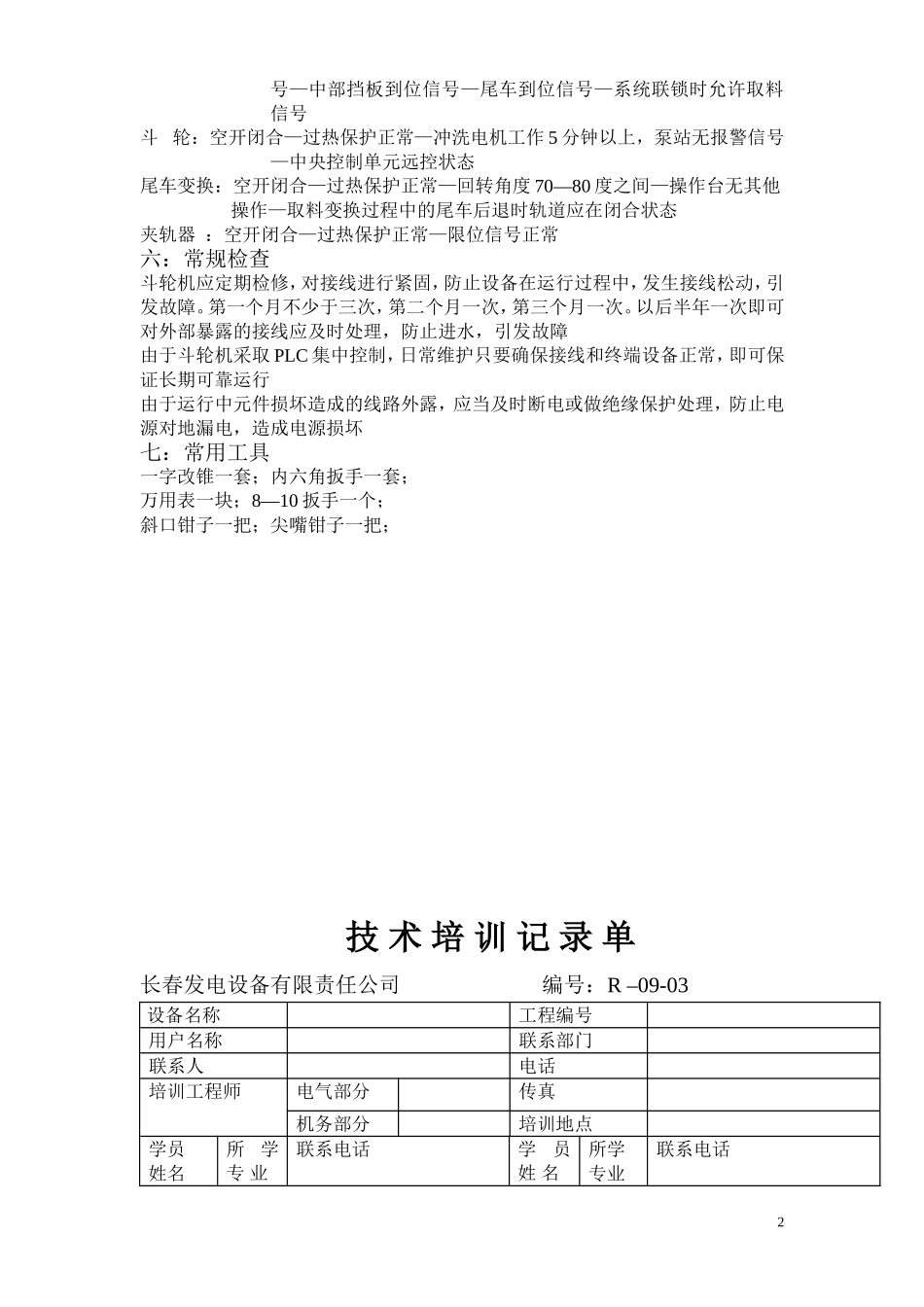

斗轮机常见问题处理_第2页
2/17

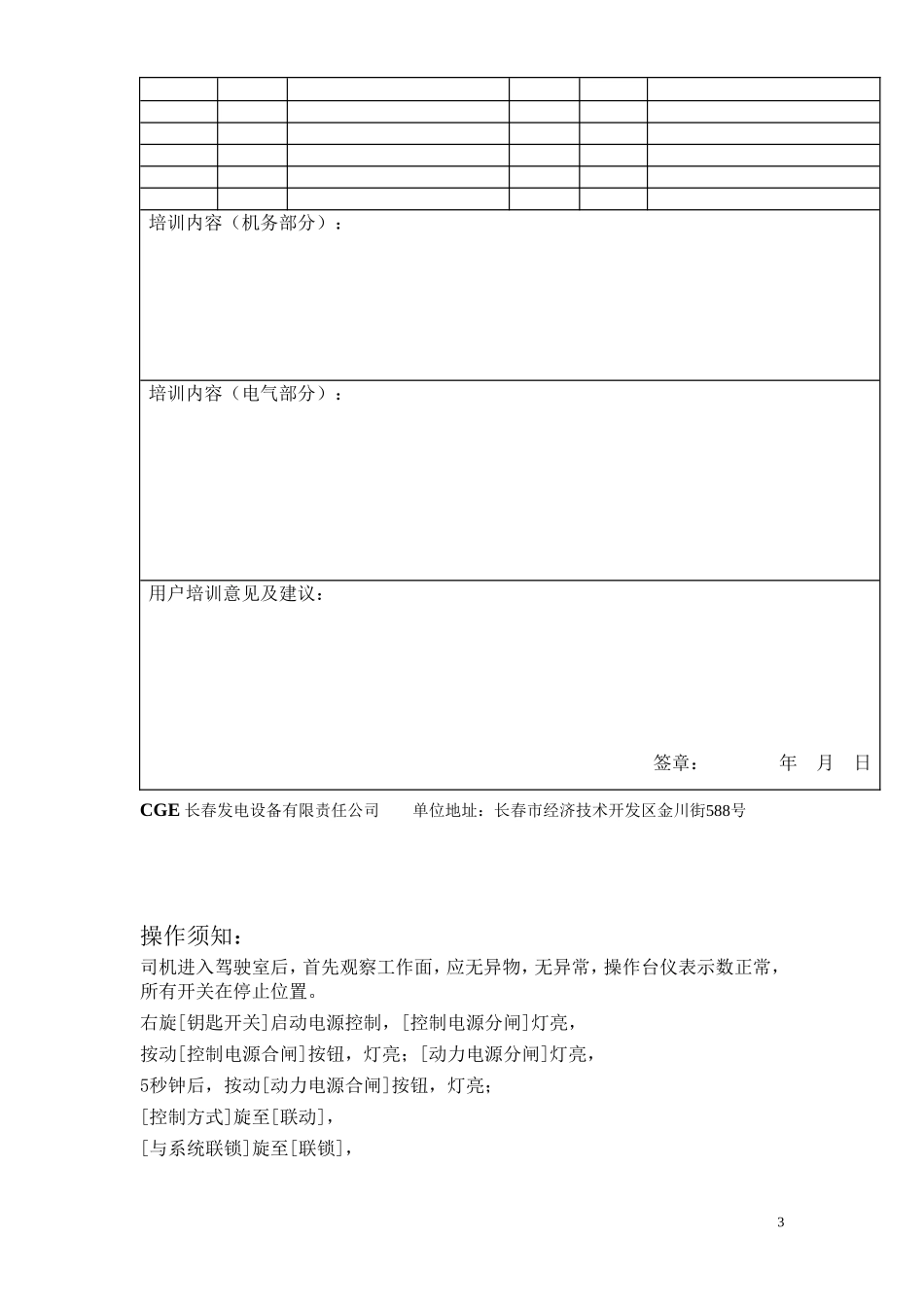

斗轮机常见问题处理_第3页
3/17
斗轮机常见问题处理一:斗轮机电气控制构成斗轮机主要由供电单元,信号采集单元,处理单元,执行单元,终端设备等组成供电单元:由地面转接箱引入6kv电源,经电缆卷筒滑环引入[此段由集控DMC控制]机载高压控制柜,经机载变压器提供动力及控制所需电源信号采集单元:由指令信号采集即操作台的控制受柄及开关,以及就地控制箱内的开关和反馈信号采集即限位开关,接触器辅助触点,热继电器辅助触点,接近开关,电流互感器,光电编码器,等组成处理单元:由PLC系统构成执行单元:由中间继电器,接触器,热继电器等组成终端设备:由电动机,制动器,强冷风扇,液压泵站,电动推杆,卷扬机,电缆卷筒等组成二:电气控制原理:三:常见问题处理方法每个信号采集都有两条线,开关闭合,相应的IN点的指示灯亮,同时也可通过测量电阻或电压的方法确认信号是否进入PLC同时查找相应的条件点是否满足启动条件,满足即查看继电器输出是否正常,如果不满足,排除故障点,信号复位[启动条件见下页]继电器输出正常后,查看相应的中间继电器是否吸合,如不正常,排除故障如中间继电器正常吸合,查看接触器是否吸合,如不能正常吸合,排除故障四:元件损坏判断限位开关:如限位开关机械动作后,用万用表测量其触点没有通断变化即为损坏中间继电器:继电器线圈得到24v电压不能正常吸合,吸合后其触点没有通断变化,即为损坏接触器:接触器线圈得到220v电压后不能正常吸合,吸合后其触点没有通断变化,即为损坏电动机:电机线圈单极接地,相间短路,即为损坏编码器:编码器旋转时,各编码器引出线对电源负极没有电压变化,电源输入端正反向阻值为零或无穷大,即为损坏五:各部启动条件大车行走:空开闭合—过热保护正常—锚锭提起—夹轨器放松—无限位信号回转:空开闭合—过热保护正常—无过力矩信号—无左右防撞信号—无禁区信号—无限位信号变幅:空开闭合—过热保护正常—无限位信号—无禁区信号悬臂胶带:空开闭合—过热保护正常—无二级跑偏信号—无撕裂信号—无堵煤信1号—中部挡板到位信号—尾车到位信号—系统联锁时允许取料信号斗轮:空开闭合—过热保护正常—冲洗电机工作5分钟以上,泵站无报警信号—中央控制单元远控状态尾车变换:空开闭合—过热保护正常—回转角度70—80度之间—操作台无其他操作—取料变换过程中的尾车后退时轨道应在闭合状态夹轨器:空开闭合—过热保护正常—限位信号正常六:常规检查斗轮机应定期检修,对接线进行紧固,防止设备在运行过程中,发生接线松动,引发故障。第一个月不少于三次,第二个月一次,第三个月一次。以后半年一次即可对外部暴露的接线应及时处理,防止进水,引发故障由于斗轮机采取PLC集中控制,日常维护只要确保接线和终端设备正常,即可保证长期可靠运行由于运行中元件损坏造成的线路外露,应当及时断电或做绝缘保护处理,防止电源对地漏电,造成电源损坏七:常用工具一字改锥一套;内六角扳手一套;万用表一块;8—10扳手一个;斜口钳子一把;尖嘴钳子一把;技术培训记录单长春发电设备有限责任公司编号:R–09-03设备名称工程编号用户名称联系部门联系人电话培训工程师电气部分传真机务部分培训地点学员姓名所学专业联系电话学员姓名所学专业联系电话2培训内容(机务部分):培训内容(电气部分):用户培训意见及建议:签章:年月日CGE长春发电设备有限责任公司单位地址:长春市经济技术开发区金川街588号操作须知:司机进入驾驶室后,首先观察工作面,应无异物,无异常,操作台仪表示数正常,所有开关在停止位置。右旋[钥匙开关]启动电源控制,[控制电源分闸]灯亮,按动[控制电源合闸]按钮,灯亮;[动力电源分闸]灯亮,5秒钟后,按动[动力电源合闸]按钮,灯亮;[控制方式]旋至[联动],[与系统联锁]旋至[联锁],3收到集控室信号后,即可相应工况作业[单动]控制方式时,使用触摸屏[手动]画面,触按式控制或使用‘就地操作箱‘内控制开关操作[联动]控制方式时,使用操作台控制手柄及开关操作尾车变换:尾车变换时必须将悬臂左旋或右旋至[回转角度70—80度]之间,方可操作联动控制方式时,扳动左操作台控制手柄进行变换,须监护变换过程中,中途...
