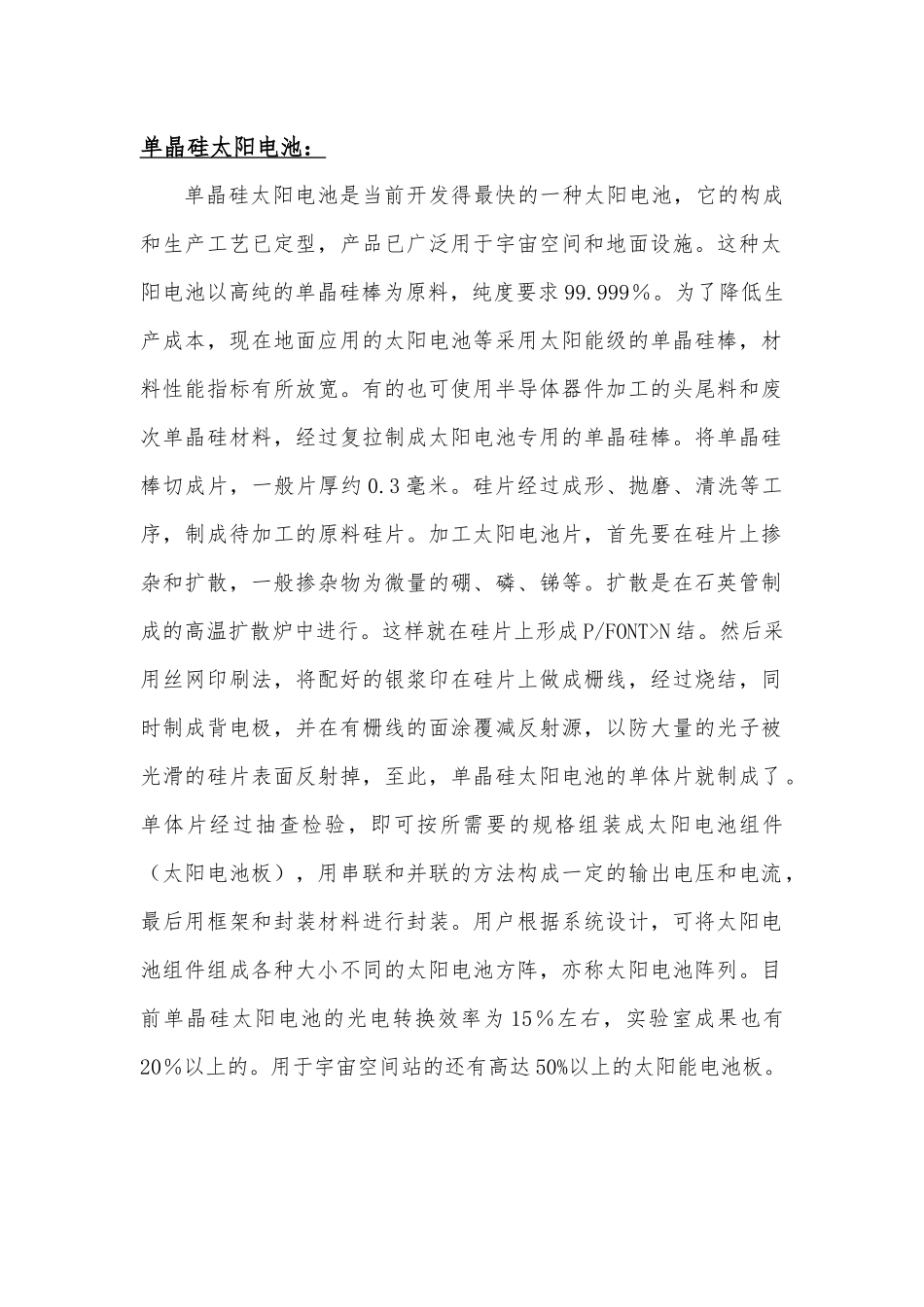

单晶硅太阳电池：单晶硅太阳电池是当前开发得最快的一种太阳电池，它的构成和生产工艺已定型，产品已广泛用于宇宙空间和地面设施。这种太阳电池以高纯的单晶硅棒为原料，纯度要求99.999％。为了降低生产成本，现在地面应用的太阳电池等采用太阳能级的单晶硅棒，材料性能指标有所放宽。有的也可使用半导体器件加工的头尾料和废次单晶硅材料，经过复拉制成太阳电池专用的单晶硅棒。将单晶硅棒切成片，一般片厚约0.3毫米。硅片经过成形、抛磨、清洗等工序，制成待加工的原料硅片。加工太阳电池片，首先要在硅片上掺杂和扩散，一般掺杂物为微量的硼、磷、锑等。扩散是在石英管制成的高温扩散炉中进行。这样就在硅片上形成P/FONT>N结。然后采用丝网印刷法，将配好的银浆印在硅片上做成栅线，经过烧结，同时制成背电极，并在有栅线的面涂覆减反射源，以防大量的光子被光滑的硅片表面反射掉，至此，单晶硅太阳电池的单体片就制成了。单体片经过抽查检验，即可按所需要的规格组装成太阳电池组件（太阳电池板），用串联和并联的方法构成一定的输出电压和电流，最后用框架和封装材料进行封装。用户根据系统设计，可将太阳电池组件组成各种大小不同的太阳电池方阵，亦称太阳电池阵列。目前单晶硅太阳电池的光电转换效率为15％左右，实验室成果也有20％以上的。用于宇宙空间站的还有高达50%以上的太阳能电池板。多晶硅太阳电池：单晶硅太阳电池的生产需要消耗大量的高纯硅材料，而制造这些材料工艺复杂，电耗很大，在太阳电池生产总成本中己超二分之一，加之拉制的单晶硅棒呈圆柱状，切片制作太阳电池也是圆片，组成太阳能组件平面利用率低。因此，80年代以来，欧美一些国家投入了多晶硅太阳电池的研制。目前太阳电池使用的多晶硅材料，多半是含有大量单晶颗粒的集合体，或用废次单晶硅料和冶金级硅材料熔化浇铸而成。其工艺过程是选择电阻率为100～300欧姆?厘米的多晶块料或单晶硅头尾料，经破碎，用1：5的氢氟酸和硝酸混合液进行适当的腐蚀，然后用去离子水冲洗呈中性，并烘干。用石英坩埚装好多晶硅料，加人适量硼硅，放人浇铸炉，在真空状态中加热熔化。熔化后应保温约20分钟，然后注入石墨铸模中，待慢慢凝固冷却后，即得多晶硅锭。这种硅锭可铸成立方体，以便切片加工成方形太阳电池片，可提高材质利用率和方便组装。多晶硅太阳电池的制作工艺与单晶硅太阳电池差不多，其光电转换效率约12％左右，稍低于单晶硅太阳电池，但是材料制造简便，节约电耗，总的生产成本较低，因此得到大量发展。随着技术得提高，目前多晶硅的转换效率也可以达到14%左右。多晶和单晶的区别是：电解晶体硅，出现的晶体是单核的是单晶，多核的是多晶。单晶的弱光性能好！！现在多晶硅的效率也直追单晶了，就是在弱光还稍微差点，但价格要便宜些单晶和多晶的生产制造工艺是不一样的，成分也有所不同，但是最后做成成品（电池板）使用效果是差不多的，之前两者的区别在于光电转换率不同，单晶一直比多晶转换效率高，即使在实验室还是这种情况，另外单晶的材质要比多晶的好，在生产过程中不容易损坏，另外在外观上，单晶一般都是单色的（常规的是蓝色和黑色。国外基本都是蓝色多，国内的大多表面是蓝色，但在层压后颜色会变成黑色，多晶颜色很杂，既有单色蓝色。也有彩色的）价格上：单晶正常会高于多晶（当然，这并不是说多晶不如单晶，而是多晶的生产成本要远远低于单晶，而且多晶的产量远远大于单晶）在提醒下楼主：无论单晶还是多晶电池片，功率用眼睛是看不出来的，用眼睛只能分辨电池片的外观好坏，有无色差、缺角等，功率是要用电池片测试仪检测的，而且在检测前必须通过权威部门的检测的标准片（即：通过国际标准检测IEC61215）校准，不然检测的数据时不准确的。非晶硅太阳电池：非晶硅太阳电池是1976年有出现的新型薄膜式太阳电池，它与单晶硅和多晶硅太阳电池的制作方法完全不同，硅材料消耗很少，电耗更低，非常吸引人。制造非晶硅太阳电池的方法有多种，最常见的是辉光放电法，还有反应溅射法、化学气相沉积法、电子束蒸发法和热分解硅烷法等。辉光放电法是将一石英容器抽成真空，充入氢气或氩气稀释的硅...
