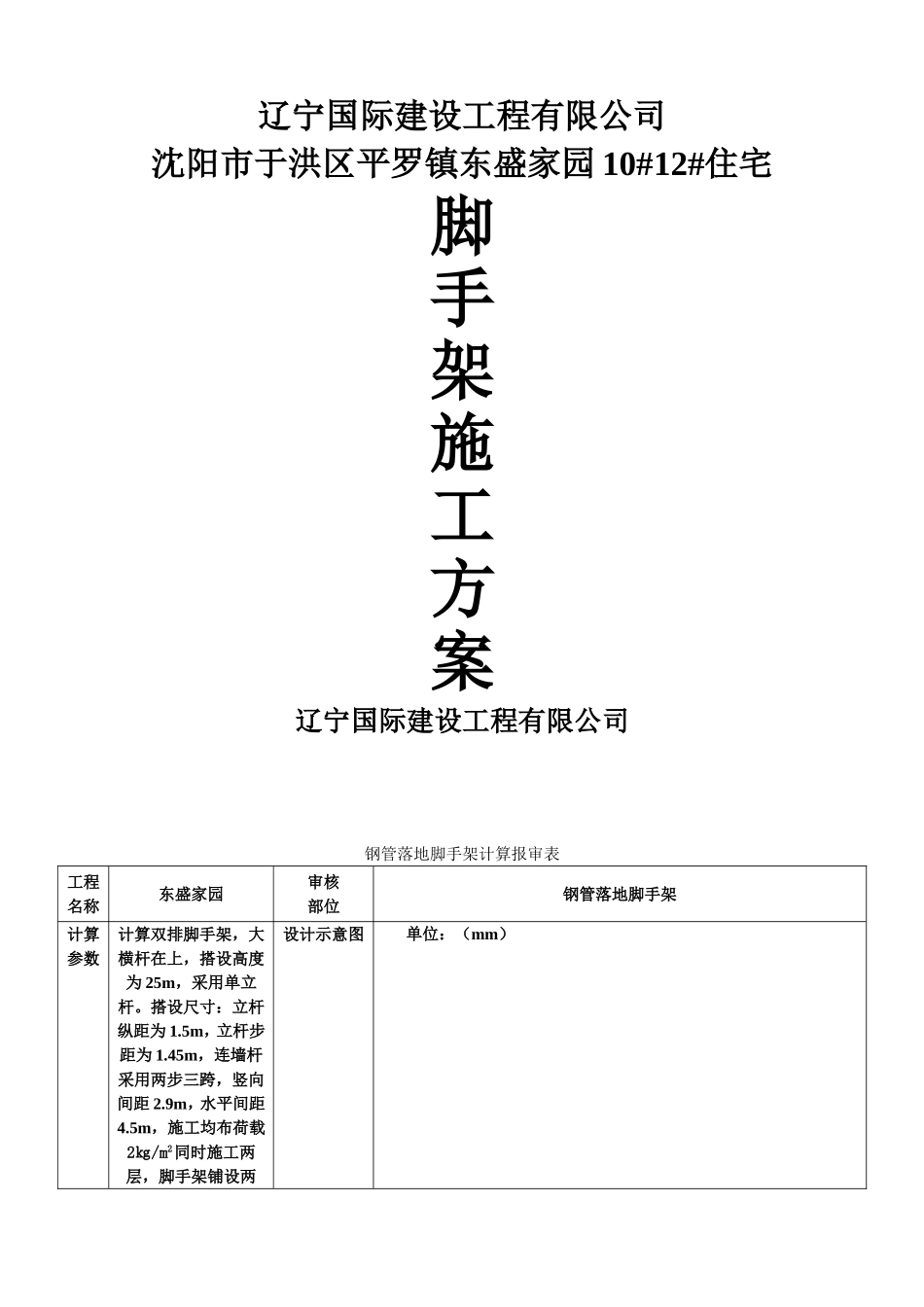

单排脚手架施工方案11_第1页
1/14

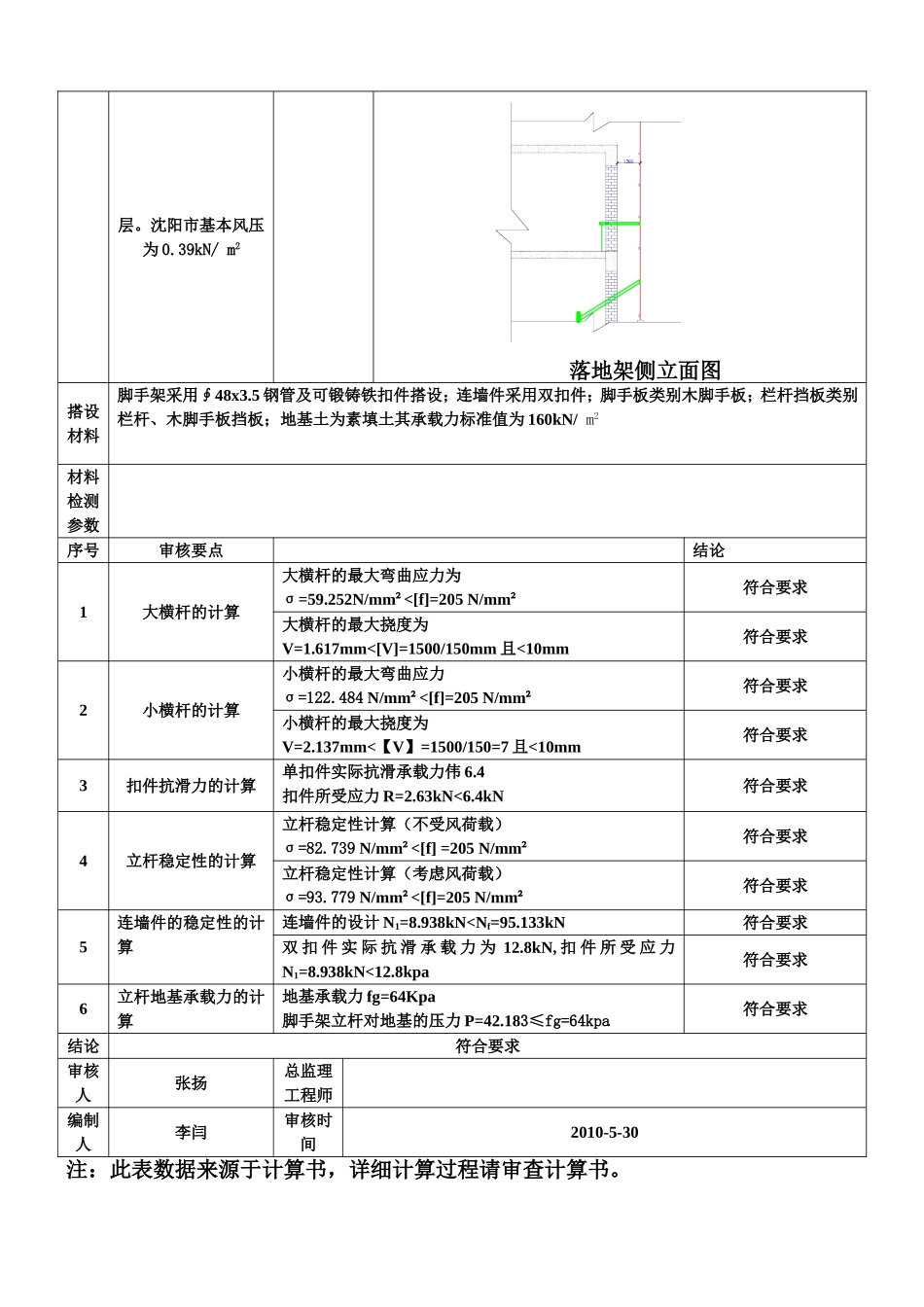

单排脚手架施工方案11_第2页
2/14
单排脚手架施工方案11_第3页
3/14
辽宁国际建设工程有限公司沈阳市于洪区平罗镇东盛家园10#12#住宅脚手架施工方案辽宁国际建设工程有限公司钢管落地脚手架计算报审表工程名称东盛家园审核部位钢管落地脚手架计算参数计算双排脚手架,大横杆在上,搭设高度为25m,采用单立杆。搭设尺寸:立杆纵距为1.5m,立杆步距为1.45m,连墙杆采用两步三跨,竖向间距2.9m,水平间距4.5m,施工均布荷载2㎏/m2同时施工两层,脚手架铺设两设计示意图单位:(mm)层。沈阳市基本风压为0.39kN/m2落地架侧立面图搭设材料脚手架采用∮48x3.5钢管及可锻铸铁扣件搭设;连墙件采用双扣件;脚手板类别木脚手板;栏杆挡板类别栏杆、木脚手板挡板;地基土为素填土其承载力标准值为160kN/m2材料检测参数序号审核要点结论1大横杆的计算大横杆的最大弯曲应力为σ=59.252N/mm²<[f]=205N/mm²符合要求大横杆的最大挠度为V=1.617mm<[V]=1500/150mm且<10mm符合要求2小横杆的计算小横杆的最大弯曲应力σ=122.484N/mm²<[f]=205N/mm²符合要求小横杆的最大挠度为V=2.137mm<【V】=1500/150=7且<10mm符合要求3扣件抗滑力的计算单扣件实际抗滑承载力伟6.4扣件所受应力R=2.63kN<6.4kN符合要求4立杆稳定性的计算立杆稳定性计算(不受风荷载)σ=82.739N/mm²<[f]=205N/mm²符合要求立杆稳定性计算(考虑风荷载)σ=93.779N/mm²<[f]=205N/mm²符合要求5连墙件的稳定性的计算连墙件的设计N1=8.938kN
