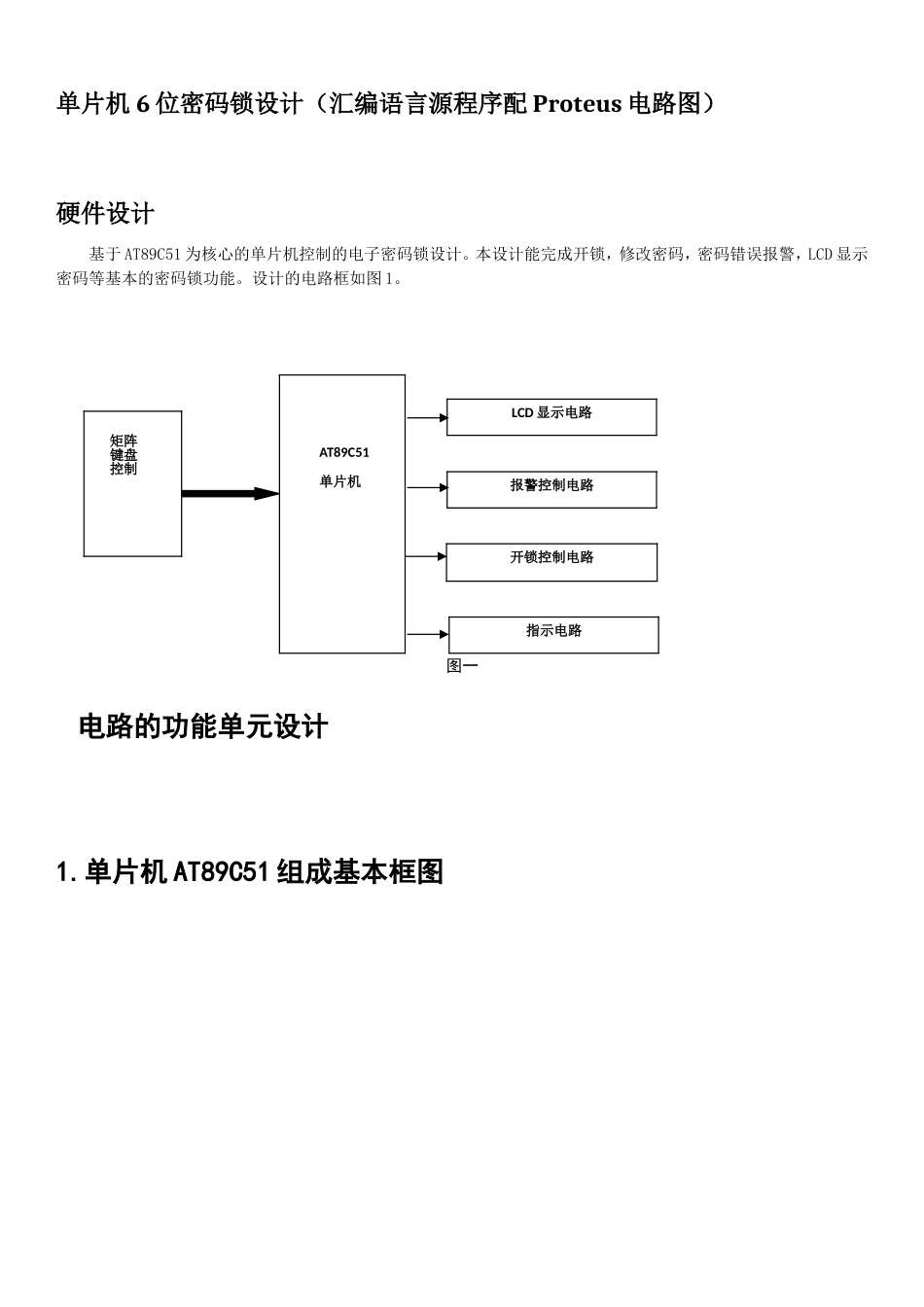

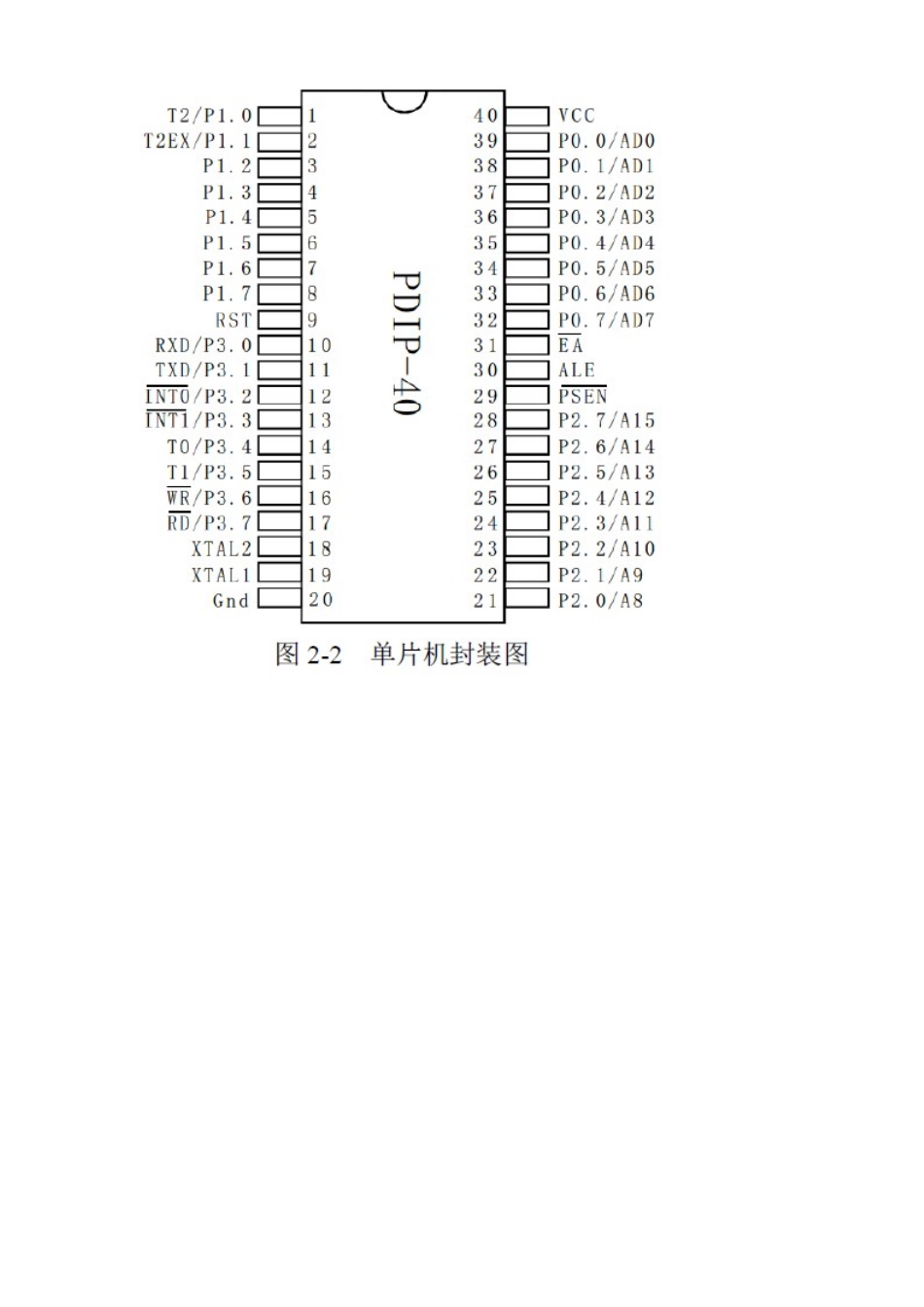

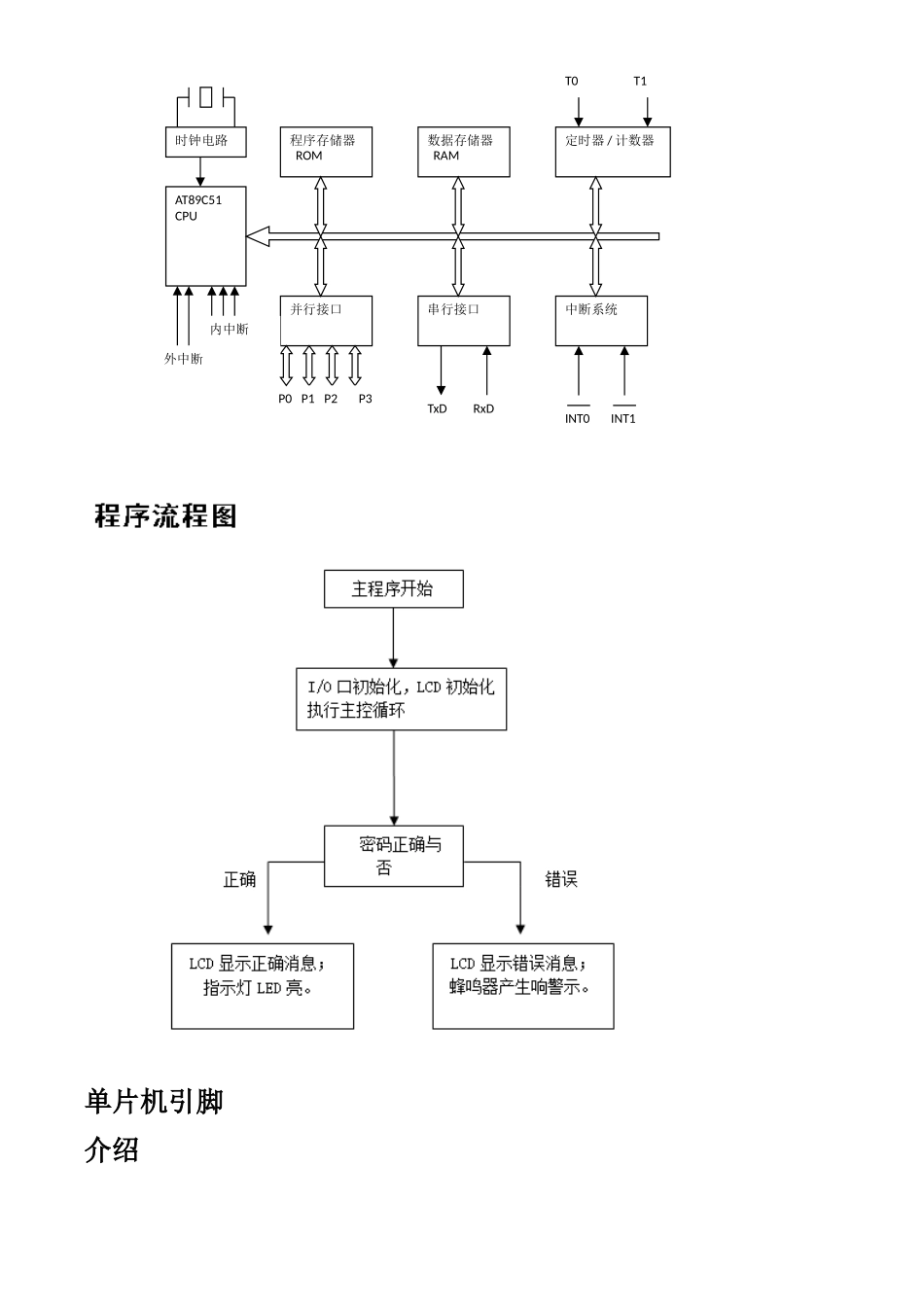

单片机6位密码锁设计（汇编语言源程序配Proteus电路图）硬件设计基于AT89C51为核心的单片机控制的电子密码锁设计。本设计能完成开锁，修改密码，密码错误报警，LCD显示密码等基本的密码锁功能。设计的电路框如图1。图一电路的功能单元设计1.单片机AT89C51组成基本框图开锁控制电路AT89C51单片机矩阵键盘控制指示电路LCD显示电路报警控制电路单片机引脚介绍P0AT89C51CPU程序存储器ROM并行接口串行接口数据存储器RAM中断系统定时器/计数器时钟电路P3P1P2TxDINT0RxDINT1T0T1外中断内中断2.单片机外围电路设计（1）单片机复位电路：采用按键手动复位方式中的电平复位方式，复位电平是通过使RST端经电阻与VCC电源接通而实现的。（2）单片机时钟电路：AT89C51内部有时钟电路，需外接石英晶体和微调电容，本设计的晶振频率为11.0592MHz。3.矩阵键盘的设计本设计中用到4*4的键盘。键盘扫描方式，键盘的列线与P1口的低4位相接,行线与P1口的高3位相接。首先使P1.0为低电平“0”，其余三根列线为高电平“1”，读行线状态。如果行线都为高电平状态，则P1.0这列上没键按下，如果读出的行线不全为高电平状态，则为低电平的行线与P1.0相交的键处于闭合状态。如果P1.0上没有键闭合，接着使P1.1为低电平，其余列线为高电平，用同样的方法检查P1.1这列上有没有按键闭合。一直到使P1.3为低电平扫描完成。这一过程称为一次扫描过程。由于按键是利用机械触电的合、断原理，存在弹性的影响，机械触点在闭合及断开瞬间均有抖动过程，从而使电压信号波动，为了保证CPU对键的稳定闭合仅作一次键输入处理，必须采用消除抖动影响。本设计采用软件办法，在检测到有键按下时，执行一个延时程序后，确认该键是否保持闭合状态电平。若仍保持闭合状态电平，则确认该键处于闭合状态，从而消除抖动影响。若有按键被按下时，就将该按键译码出来，本设计采用双重循环做计数编号，当某一按键按下时，其按键编号便是计数编号，有关按键编号，扫描信号及读取按键数据返回码整理如表1。编号按键数据输入码P1.7P1.6P1.5P1.4扫描输出信号P1.3P1.2P1.1P1.0所侦测的按键011101110K0键111011110K1键210111110K2键301111110K3键411101101K4键511011101K5键610111101K6键701111101K7键811101011K8键911011011K9键1010111011K10键1101111011K11键表14.电路总体设计下面是本次实验的程序;*******************************************************
