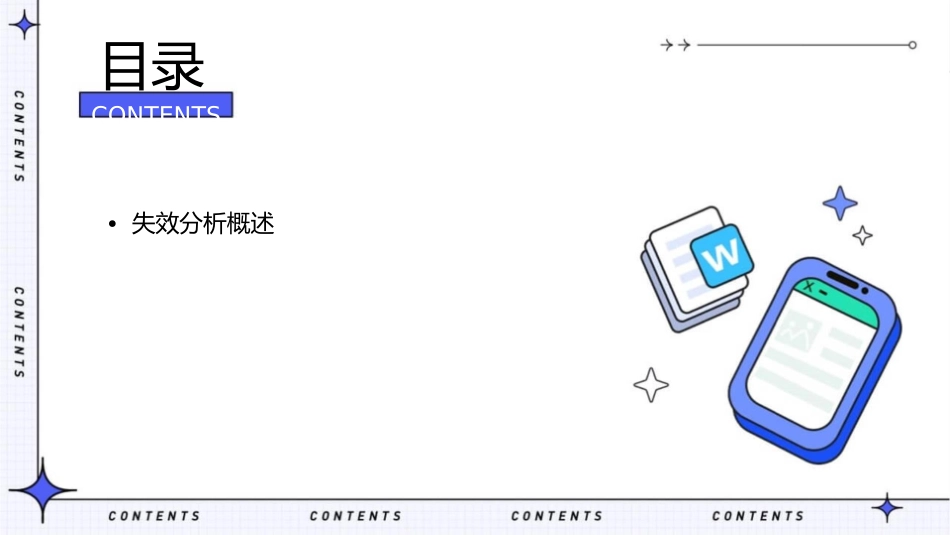

失效分析的思路和方法课件目录CONTENTS•失效分析概述01失效分析概述失效定义与分类失效定义任何不符合技术规格或性能要求的产品或部件的状态。失效分类偶然失效、早期失效、耗损失效。失效分析的目的和意义确定失效原因和机理，预防类似失效再次发生。为设计、材料、工艺等方面提供改进依据。提高产品质量和可靠性，降低维修和保障成本。失效分析的基本流程进行深入分析，如断口观察、化学分析、金相检查等。收集失效产品或部件，验证改进措施的有效性，进行跟踪和反馈。010305了解使用环境和条件。进行初步检查和测试，记录失效现象和特征。确定失效原因和机理，0204提出改进措施和建议。02失效分析的思路失效模式识别确定失效模式通过观察、检测和实验，识别产品或系统的失效模式，即确定失效的表现形式。收集失效信息收集关于失效模式的相关信息，如使用条件、环境因素、操作历史等。失效原因推断分析失效现象深入研究失效现象，找出与失效相关的因素和条件。建立失效模型基于失效现象，建立失效模型，用以描述失效的原因和机理。失效机理研究研究失效机理通过实验、模拟和分析，深入研究失效的物理和化学过程。确定关键因素找出导致失效的关键因素，为预防和改进提供依据。失效预防与改进制定预防措施根据失效机理研究的结果，制定有效的预防措施。改进设计和工艺基于失效分析的结论，对产品或系统的设计和工艺进行改进。03失效分析的方法故障树分析法故障树分析法是一种自上而下的演绎分析方法，通过建立系统故障与子系统故障之间的逻辑关系，找出导致系统故障的主要原因和因素。故障树分析法需要确定顶事件和基本事件，通过逻辑门将它们连接起来，形成故障树，然后对故障树进行定性分析和定量计算，找出最小割集和最小径集，确定系统故障的风险优先级。事件树分析法事件树分析法是一种自下而上的归纳分析方法，通过分析基本事件的发生概率和它们之间的逻辑关系，推导出系统事件的概率和可能结果。事件树分析法需要确定初始事件和后续事件，通过逻辑门将它们连接起来，形成事件树，然后对事件树进行定性和定量分析，找出关键事件和重要事件，评估系统事件的概率和可能结果。失效模式与影响分析法失效模式与影响分析法是一种系统性的失效分析方法，通过对产品或系统的各个组成部分的失效模式和影响进行分析，找出潜在的失效模式和改进措施。失效模式与影响分析法需要收集和整理产品或系统的失效数据，识别各种失效模式，评估失效对产品或系统性能的影响，提出相应的改进措施和预防措施。故障物理分析法故障物理分析法是一种基于物理学的失效分析方法，通过对产品或系统的物理过程和行为进行分析，找出导致失效的物理原因和改进措施。故障物理分析法需要深入了解产品或系统的物理特性和行为，建立数学模型和物理模型，进行仿真分析和实验验证，找出潜在的失效原因和改进措施。应力-强度干涉模型分析法应力-强度干涉模型分析法是一种基于概率论和力学的失效分析方法，通过对产品或系统的应力分布和强度分布进行分析，计算出干涉概率和失效概率。应力-强度干涉模型分析法需要了解产品或系统的结构和功能，建立数学模型和物理模型，进行仿真分析和实验验证，找出潜在的干涉因素和改进措施。04失效分析的案例案例一：电子产品失效分析总结词：针对电子产品失效的全面分析提出改进措施，优化设计、生产工艺和材料选择。详细描述分析失效原因，如元器件老化、热失效、电迁移等。对电子产品的失效模式和机理进行深入研究，包括开路、短路、参数漂移等。案例二：机械产品失效分析总结词：针对机械产品失效的全面分析01分析机械产品的失效模式，如疲劳断裂、磨损、腐蚀等。详细描述0203提出相应的改进措施，提高机械产品的可靠性和寿命。研究失效机理，如应力集中、材料缺陷、环境因素等。0405案例三：材料失效分析总结词：针对材料失效的全面分析详细描述研究材料的失效模式，如塑性变形、脆性断裂、疲劳等。分析材料的内部结构和缺陷，探究失效机理。案例四：系统级产品失效分析总结词：针对复杂系统级产详细描述品失效的全面分析01040203对系统中的关键部分进行深入的失效分析，探究...
