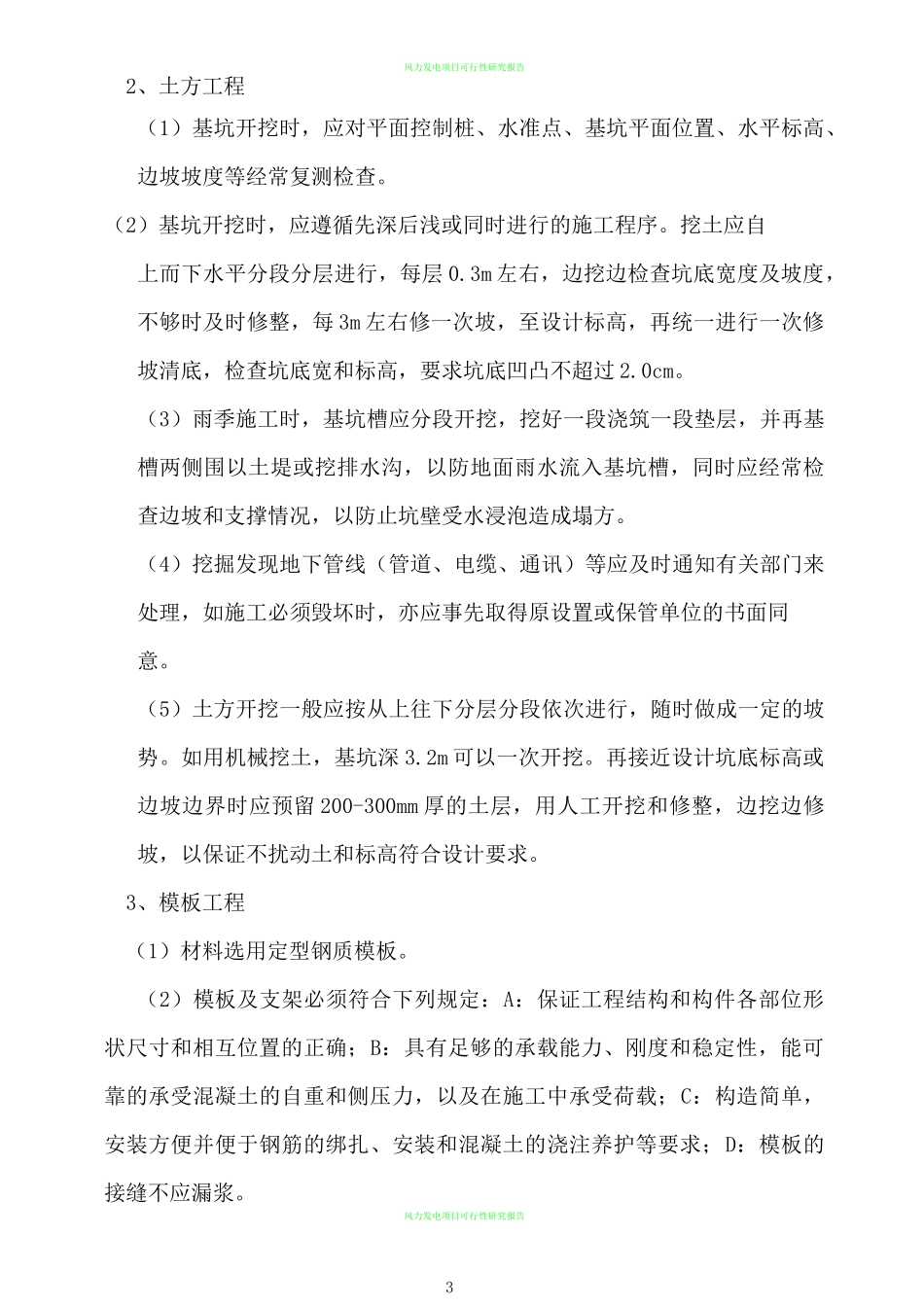

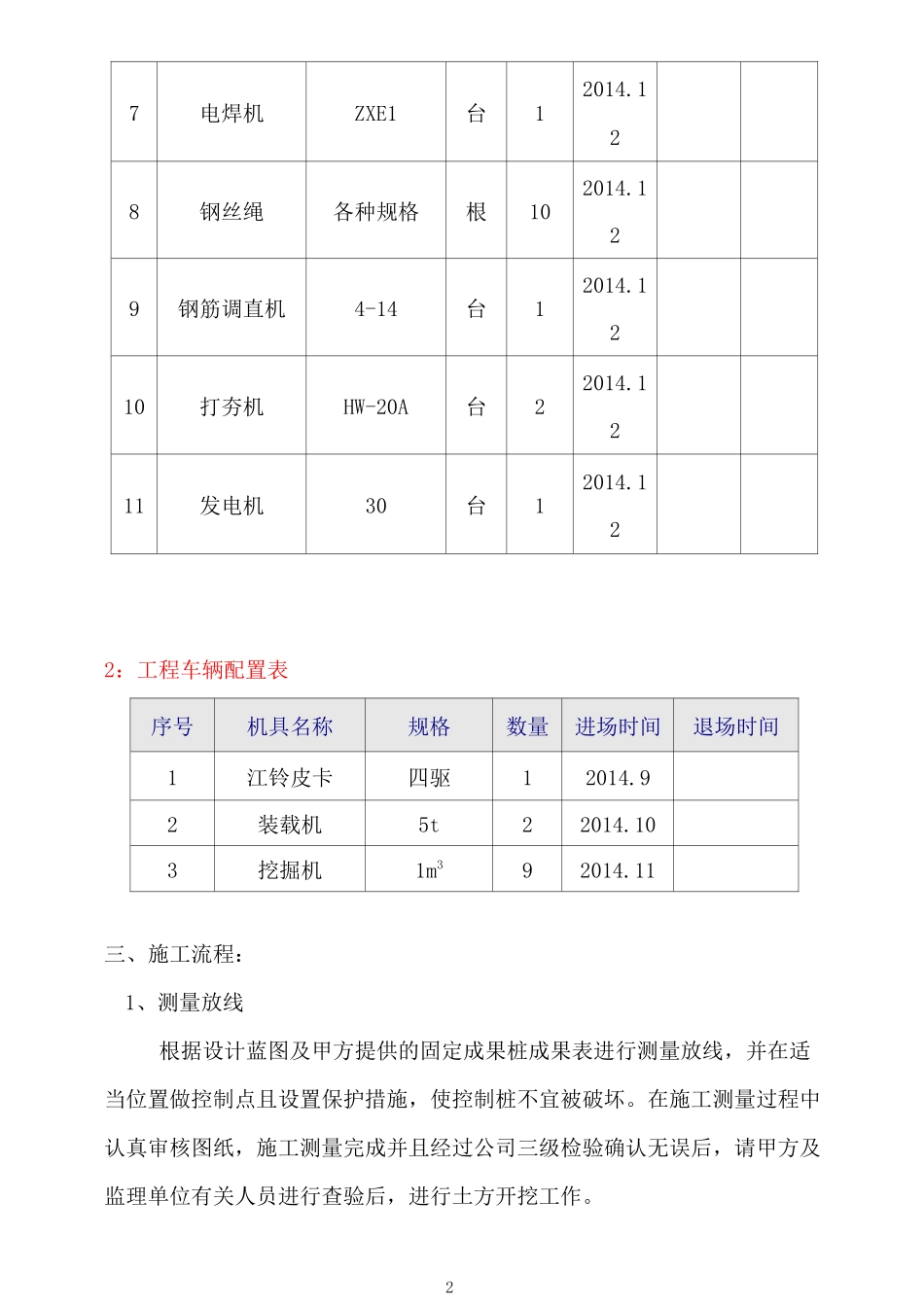

风力发电项目可行性研究报告、编制依据：1、根据图纸设计的要求进行施工。2、建设部发放《混凝土结构工程施工质量验收规范》。3、国家电力公司发放《电力施工质量检验及评定标准》4、电力建设安全规程。5、施工组织设计书二、工程概况：本工程B标段共11个风机基础，风机基础全部为钢筋混凝土基础,基础垫层混凝土设计强度为C15,基础混凝土设计强度为C35，基础采用定型钢质模板，以保证混凝土表面光洁度、平整度和整体性良好。序号机具名称规格单位数量进场时间退场时间备注1经纬仪TDJRE台12014.92水准仪SETZ台12014.93全站仪瑞得TRS-822台12014.94振捣棒50mm台52014.125弯曲机GW40台22014.126切割机GQ32台22014.1227电焊机ZXE1台12014.128钢丝绳各种规格根102014.129钢筋调直机4-14台12014.1210打夯机HW-20A台22014.1211发电机30台12014.122：工程车辆配置表序号机具名称规格数量进场时间退场时间1江铃皮卡四驱12014.92装载机5t22014.103挖掘机1m392014.11三、施工流程：1、测量放线根据设计蓝图及甲方提供的固定成果桩成果表进行测量放线，并在适当位置做控制点且设置保护措施，使控制桩不宜被破坏。在施工测量过程中认真审核图纸，施工测量完成并且经过公司三级检验确认无误后，请甲方及监理单位有关人员进行查验后，进行土方开挖工作。3风力发电项目可行性研究报告2、土方工程（1）基坑开挖时，应对平面控制桩、水准点、基坑平面位置、水平标高、边坡坡度等经常复测检查。（2）基坑开挖时，应遵循先深后浅或同时进行的施工程序。挖土应自上而下水平分段分层进行，每层0.3m左右，边挖边检查坑底宽度及坡度，不够时及时修整，每3m左右修一次坡，至设计标高，再统一进行一次修坡清底，检查坑底宽和标高，要求坑底凹凸不超过2.0cm。（3）雨季施工时，基坑槽应分段开挖，挖好一段浇筑一段垫层，并再基槽两侧围以土堤或挖排水沟，以防地面雨水流入基坑槽，同时应经常检查边坡和支撑情况，以防止坑壁受水浸泡造成塌方。（4）挖掘发现地下管线（管道、电缆、通讯）等应及时通知有关部门来处理，如施工必须毁坏时，亦应事先取得原设置或保管单位的书面同意。（5）土方开挖一般应按从上往下分层分段依次进行，随时做成一定的坡势。如用机械挖土，基坑深3.2m可以一次开挖。再接近设计坑底标高或边坡边界时应预留200-300mm厚的土层，用人工开挖和修整，边挖边修坡，以保证不扰动土和标高符合设计要求。3、模板工程（1）材料选用定型钢质模板。（2）模板及支架必须符合下列规定：A：保证工程结构和构件各部位形状尺寸和相互位置的正确；B：具有足够的承载能力、刚度和稳定性，能可靠的承受混凝土的自重和侧压力，以及在施工中承受荷载；C：构造简单，安装方便并便于钢筋的绑扎、安装和混凝土的浇注养护等要求；D：模板的接缝不应漏浆。风力发电项目可行性研究报告4（3）模板与混凝土的接触面应刷隔离剂，对油质类等影响结构或妨碍混凝土装饰工程的隔离剂不宜采用。严禁隔离剂污染钢筋与混凝土接槎处。（4）模板拆除：在混凝土强度达到1.2Mpa以上，方可拆除模板。4、钢筋工程（1）钢筋应有出厂质量证明书或试验报告单、钢筋表面或每捆（盘）钢筋应有标志。（2）钢筋在运输和存储时，不得损坏标志，并应按批分别堆放整齐、避免锈蚀或油污。（3）钢筋的冷拉方法可采用控制应力或控制冷拉率的方法，对不能分清的热轧钢筋，不应采取控制冷拉率的方法。钢筋的冷拉速度不应过快，待拉到规定的控制应力或控制冷拉率后，须稍停，然后再放松。（4）钢筋加工的形状、尺寸必须符合设计要求。钢筋的表面应洁净、无损伤、油污和铁锈等应该在使用前清除干净。带有颗粒状或片状老锈的钢筋不得使用。（5）钢筋的末端应做弯钩：钢筋末端应做180度弯钩，弯曲直径D不应小于直径D的10倍。（6）严格按照图纸的要求施工。（7）预埋件安装：以中心为基准，吊装安放在底座环在三块垫板上，用底座环中心找机组位置中心（垫层平面中心）偏移要求在10mm以内安装。用相隔120度的三个支撑螺栓，调整上法兰上表面的水平度相对高差值在2mm以内（法兰外缘20环带，支撑螺杆对应的调整检测点）复验上法兰面的水平度、高程和机组位...
