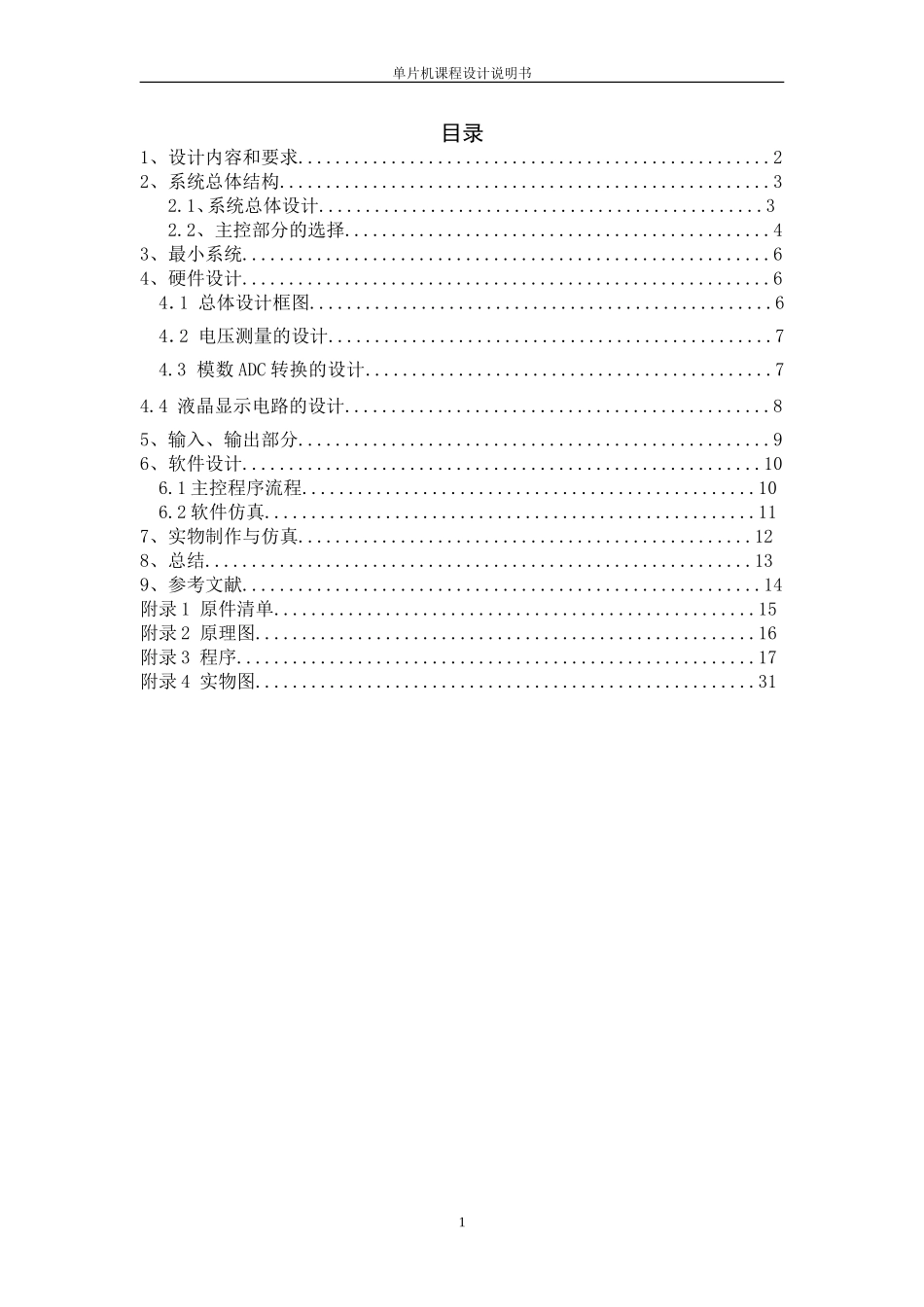

单片机课程设计说明书目录1、设计内容和要求...................................................22、系统总体结构.....................................................32.1、系统总体设计................................................32.2、主控部分的选择..............................................43、最小系统.........................................................64、硬件设计.........................................................64．1总体设计框图..................................................64．2电压测量的设计................................................74.3模数ADC转换的设计............................................74.4液晶显示电路的设计..............................................85、输入、输出部分...................................................96、软件设计........................................................106.1主控程序流程.................................................106.2软件仿真.....................................................117、实物制作与仿真.................................................128、总结...........................................................139、参考文献........................................................14附录1原件清单....................................................15附录2原理图......................................................16附录3程序........................................................17附录4实物图......................................................311单片机课程设计说明书第一章设计内容和要求随着现代科技的飞速发展，生产生活中人们对工具的要约越来越高。其中我日常所使用的电阻表的精度和性能也要求越来越高。并且电阻表完全可以通过现代科技来实现智能化，智能化即不需要人工来调节档位，测量不同阻值的电阻时可以自动更换档位。并且同时显示出阻值和量程。这次课程设计我的课题就是基于单片机芯片STC89C52设计一个三档位的电阻表，第一档位：1-100欧，第二档：1-5k欧，第三档：1-10k欧。电阻表能自动转换量程，测量结果使用LCD显示，误差小于5%。设计内容包括：1、单片机最小系统2、模数转换3、电阻电压转换4、显示测得的电阻阻值设计原理为通过伏安法测出电阻的阻值，经过模数转换，将测得的阻值显示到LCD上。2单片机课程设计说明书第二章系统总体结构2.1系统总体设计系统共分为四个部分：电阻电压转换、模数转换器、单片机、LCD显示。2.2主控部分的选择进行深入的分析和思考，将本次设计系统分为一下几个部分：A/D转换电路被测电阻、单片机系统、显示电路、电机控制电位器电路。自动测量电阻表系统框图电阻的测量电路：电阻—电压转换测量法，采用R/U转换器将被测电阻转换成电压，经转换后得到的直流电压经A/D转换器转换为数字信号，由单片机控制输出显示被测电阻值到LCD。电机控制电位器电路：采用继电器作为档位开关控制，继电器是一种电控制器件。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。采用2个继电器分别控制不同电阻测试档位。控制系统由单片机系统控制。电源电路档位选择电路档位电路显示电路控制电路被测电阻A/D转换电路3单片机课程设计说明书A/D转换器：选用ADC0832；ADC0832芯片是美国国家半导体公司生产的一种8位分辨率、双通道A/D转换芯片。由于它体积小，兼容性，性价比高而深受单片机爱好者及企业欢迎，其目前已经有很高的普及率。其具有以下特点：·双通道A/D转换；·输入输出电平与TTL/CMOS相兼容；·5V电源供电时输入电压在0~5V之间；·工作频率为250KHZ，转换时间为32μS；·一般功耗仅为15mW；·8P、14P—DIP（双列直插）、PICC多种封装；·商用级芯片温宽为0°Cto+70°C...
