单回路控制系统V2课件VIP免费

单回路控制系统V2课件_第1页
1/25

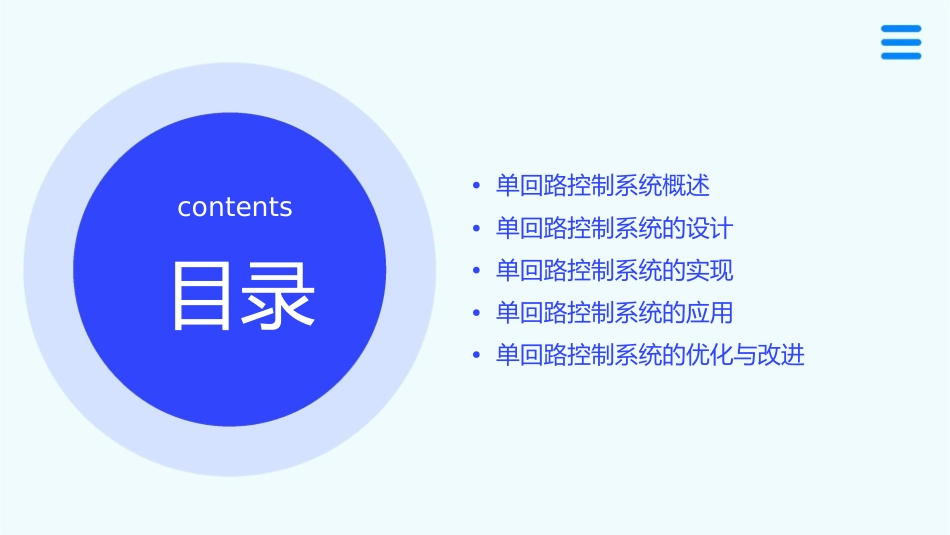

单回路控制系统V2课件_第2页
2/25

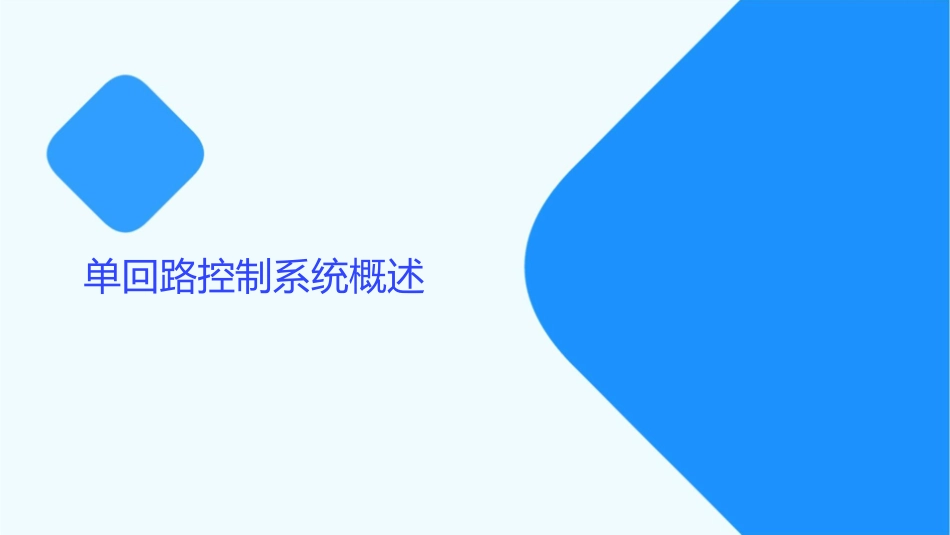

单回路控制系统V2课件_第3页
3/25
•单回路控制系统概述contents•单回路控制系统的设计•单回路控制系统的实现•单回路控制系统的应用•单回路控制系统的优化与改进目录单回路控制系统概述定义与特点总结词单回路控制系统是一种简单的控制系统,具有结构简单、易于实现和稳定性好的特点。详细描述单回路控制系统通常由控制器、受控对象和反馈装置组成,通过反馈控制实现对受控对象的精确控制。由于其结构简单,单回路控制系统在工业控制领域得到了广泛应用。系统的基本组成总结词单回路控制系统由控制器、受控对象和反馈装置三个部分组成。详细描述控制器是系统的核心,用于接收输入信号并输出控制信号;受控对象是实际需要控制的设备或过程;反馈装置则负责将受控对象的输出信号反馈给控制器,以便控制器根据反馈信号调整控制信号。系统的分类与比较总结词详细描述单回路控制系统可以根据不同的分类标准进行分类,如按控制方式、按控制精度等。与其他控制系统相比,单回路控制系统具有结构简单、稳定性好等优点,但也存在控制精度不高、适应性不强等局限性。根据控制方式的不同,单回路控制系统可以分为比例控制、积分控制和微分控制等类型。不同类型的控制器具有不同的控制效果和适用场景。与其他控制系统相比,如多回路控制系统,单回路控制系统具有结构简单、稳定性好等优点,但在实际应用中,如果受控对象的参数发生变化或扰动较大,单回路控制系统的控制效果可能会受到影响。因此,在选择使用单回路控制系统时,需要根据实际情况进行综合考虑。单回路控制系统的设计控制器设计控制器参数整定根据控制系统的性能要求,调整控制器的参数,以获得满意的动态响应和稳态性能。控制器类型选择根据控制要求和被控对象的特性,选择合适的控制器类型,如比例控制器、积分控制器、微分控制器等。控制器抗干扰设计考虑系统中的噪声和干扰,采取措施提高控制器的抗干扰能力,如加装滤波器、采用噪声抑制技术等。执行器设计010203执行器类型选择执行器流量特性执行器防爆设计根据控制要求和被控对象的特性,选择合适的执行器类型,如电动调节阀、气动调节阀等。根据执行器的流量特性,合理选择控制规律,以获得满意的调节效果。对于易爆、易燃的被控对象,执行器应符合防爆、防火等安全要求。传感器设计传感器类型选择传感器防护设计根据使用环境,对传感器进行适当的防护设计,以提高其稳定性和可靠性。根据控制要求和被控对象的特性,选择合适的传感器类型,如温度传感器、压力传感器、流量传感器等。传感器精度要求根据控制系统的精度要求,选择合适精度的传感器,以保证测量准确度。系统参数整定系统参数识别控制器参数整定系统优化通过实验或系统辨识的方法,确定控制系统的参数。根据系统参数和性能指标,调整控制器的参数,以获得满意的动态响应和稳态性能。通过调整系统参数,优化控制系统的性能,提高系统的稳定性和可靠性。单回路控制系统的实现控制策略的实现开环控制策略闭环控制策略PID控制策略通过设定一个目标值,然后根据系统的当前状态和目标值的差距来调整系统的输出。通过反馈系统的当前状态,根据当前状态和目标值的差距来调整系统的输出,以达到消除偏差的目的。一种常见的控制策略,通过比例、积分和微分三个环节来调整系统的输出,以达到快速、稳定地消除偏差的目的。控制算法的实现比例控制算法通过调整系统的输出与当前状态的差距的比例系数来调整系统的输出。积分控制算法通过将当前状态和目标值的差距进行积分,并将积分结果作为调整系统输出的依据。微分控制算法通过计算当前状态和目标值的差距的变化率,并将变化率作为调整系统输出的依据。系统的调试与测试系统调试性能评估在系统实现后,需要对系统进行调试,检查系统是否能够正常工作,并解决可能存在的问题。根据测试结果对系统的性能进行评估,并提出改进意见。系统测试文档整理通过测试来验证系统的性能,包括系统的稳定性、快速性和准确性等。整理相关的技术文档,包括系统设计文档、系统实现文档、测试报告等,以便后续的维护和使用。单回路控制系统的应用在工业控制中的应用自动化生产线控制单回路控制系统用于自动化生产线中,实...
