单片机考试试题带答案(多套试题综合精简)VIP免费

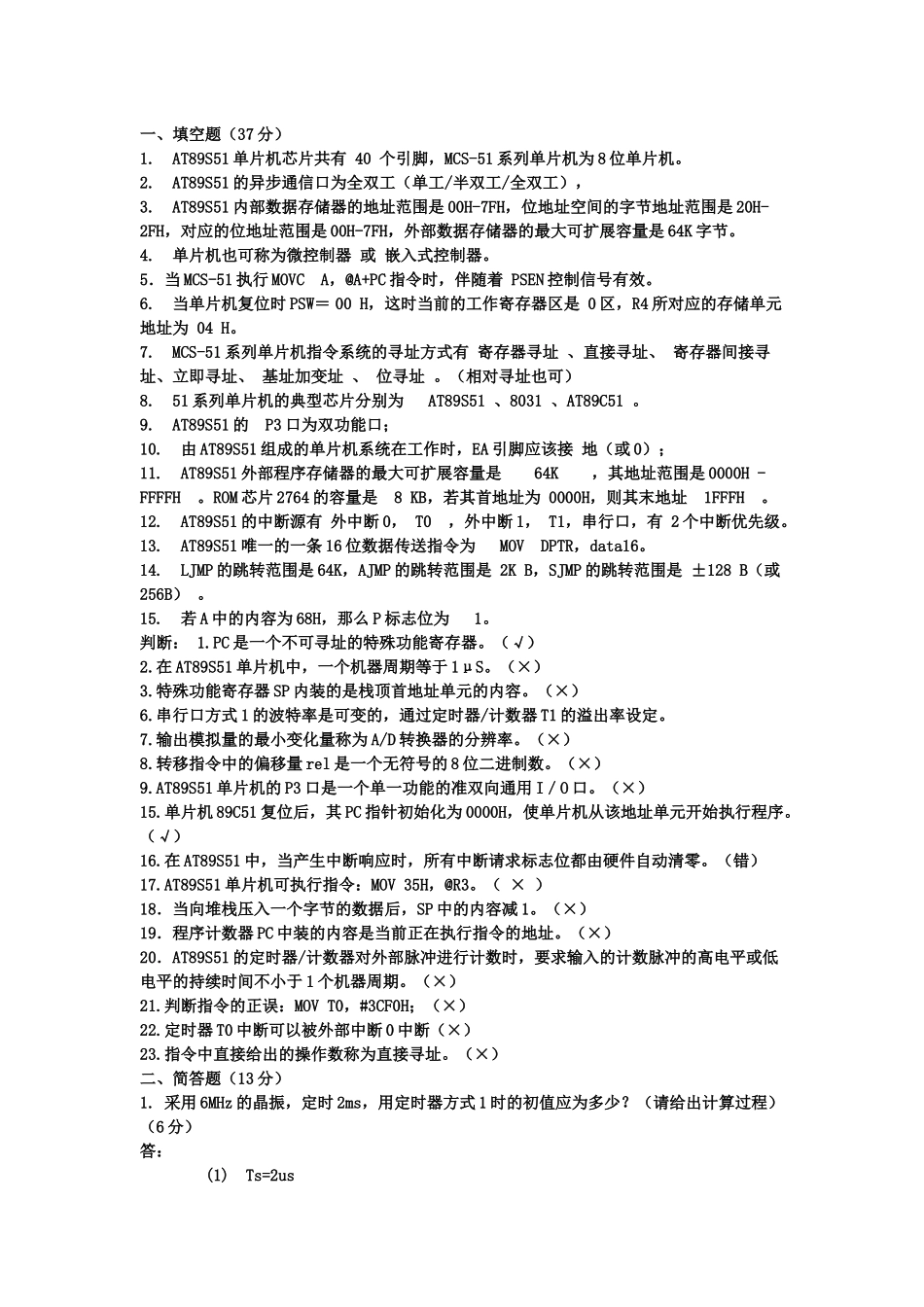

一、填空题（37分）1.AT89S51单片机芯片共有40个引脚，MCS-51系列单片机为8位单片机。2.AT89S51的异步通信口为全双工（单工/半双工/全双工），3.AT89S51内部数据存储器的地址范围是00H-7FH，位地址空间的字节地址范围是20H-2FH，对应的位地址范围是00H-7FH，外部数据存储器的最大可扩展容量是64K字节。4.单片机也可称为微控制器或嵌入式控制器。5．当MCS-51执行MOVCA，@A+PC指令时，伴随着PSEN控制信号有效。6.当单片机复位时PSW＝00H，这时当前的工作寄存器区是0区，R4所对应的存储单元地址为04H。7.MCS-51系列单片机指令系统的寻址方式有寄存器寻址、直接寻址、寄存器间接寻址、立即寻址、基址加变址、位寻址。（相对寻址也可）8.51系列单片机的典型芯片分别为AT89S51、8031、AT89C51。9.AT89S51的P3口为双功能口；10.由AT89S51组成的单片机系统在工作时，EA引脚应该接地（或0）；11.AT89S51外部程序存储器的最大可扩展容量是64K，其地址范围是0000H-FFFFH。ROM芯片2764的容量是8KB，若其首地址为0000H，则其末地址1FFFH。12.AT89S51的中断源有外中断0，T0，外中断1，T1，串行口，有2个中断优先级。13.AT89S51唯一的一条16位数据传送指令为MOVDPTR，data16。14.LJMP的跳转范围是64K，AJMP的跳转范围是2KB，SJMP的跳转范围是±128B（或256B）。15.若A中的内容为68H，那么P标志位为1。判断：1.PC是一个不可寻址的特殊功能寄存器。（√）2.在AT89S51单片机中，一个机器周期等于1μS。（×）3.特殊功能寄存器SP内装的是栈顶首地址单元的内容。（×）6.串行口方式1的波特率是可变的，通过定时器/计数器T1的溢出率设定。7.输出模拟量的最小变化量称为A/D转换器的分辨率。（×）8.转移指令中的偏移量rel是一个无符号的8位二进制数。（×）9.AT89S51单片机的P3口是一个单一功能的准双向通用I／O口。（×）15.单片机89C51复位后，其PC指针初始化为0000H，使单片机从该地址单元开始执行程序。（√）16.在AT89S51中，当产生中断响应时，所有中断请求标志位都由硬件自动清零。（错）17.AT89S51单片机可执行指令：MOV35H，@R3。（×）18．当向堆栈压入一个字节的数据后，SP中的内容减1。（×）19．程序计数器PC中装的内容是当前正在执行指令的地址。（×）20．AT89S51的定时器/计数器对外部脉冲进行计数时，要求输入的计数脉冲的高电平或低电平的持续时间不小于1个机器周期。（×）21.判断指令的正误：MOVT0，#3CF0H；（×）22.定时器T0中断可以被外部中断0中断（×）23.指令中直接给出的操作数称为直接寻址。（×）二、简答题（13分）1.采用6MHz的晶振，定时2ms，用定时器方式1时的初值应为多少？（请给出计算过程）（6分）答：(1)Ts=2us(216－X)×2us＝2ms从而X＝64536(2)64536＝FC18H2.AT89S51外扩的程序存储器和数据存储器可以有相同的地址空间，但不会发生数据冲突，为什么？（4分）答：因为访问外扩的程序存储器和数据存储器执行的指令不同，所发出的控制信号也就不同。（2分）读外部数据存储器时，RD信号有效。写外部数据存储器时，WR*信号有效。而读外部程序存储器时，PSEN*信号有效。由于发出的控制信号不同，且只能有一种信号有效，因此，即使MCS-51外扩的程序存储器和数据存储器有相同的地址空间，也不会发生数据冲突。（2分）3．说明AT89S51的外部引脚EA的作用？（3分）答：EA*是内外程序存储器选择控制信号。（1分）当EA*＝0时，只选择外部程序存储器。（1分）当EA*＝1时，当PC指针≤0FFFH时，只访问片内程序存储器；当PC指针＞0FFFH时，则访问外部程序存储器（1分）三、编写程序，将外部数据存储器中的5000H—50FFH单元全部清零(10分)。答：ORG****H（1分）MOVDPTR#5000HMOVR0,#00HCLRA（3分）LOOP:MOVX@DPTR,AINCDPTR（3分）DJNZR0,LOOP（2分）HERE:SJMPHERE(RET或SJMP$等)（1分）四、简述AT89S51单片机主从结构多机通信原理，设有一台主机与三台从机通信，其中一台从机通信地址号为01H，请叙述主机呼叫从机并向其传送一个字节数据的过程。(请给出原理图)(10分)答：1)原理图（2分）2)将所有从机的REN、SM2置1(1分)工作在方式2或3（1分）3）主机发送一个地址桢01H（1分）第9位为...
