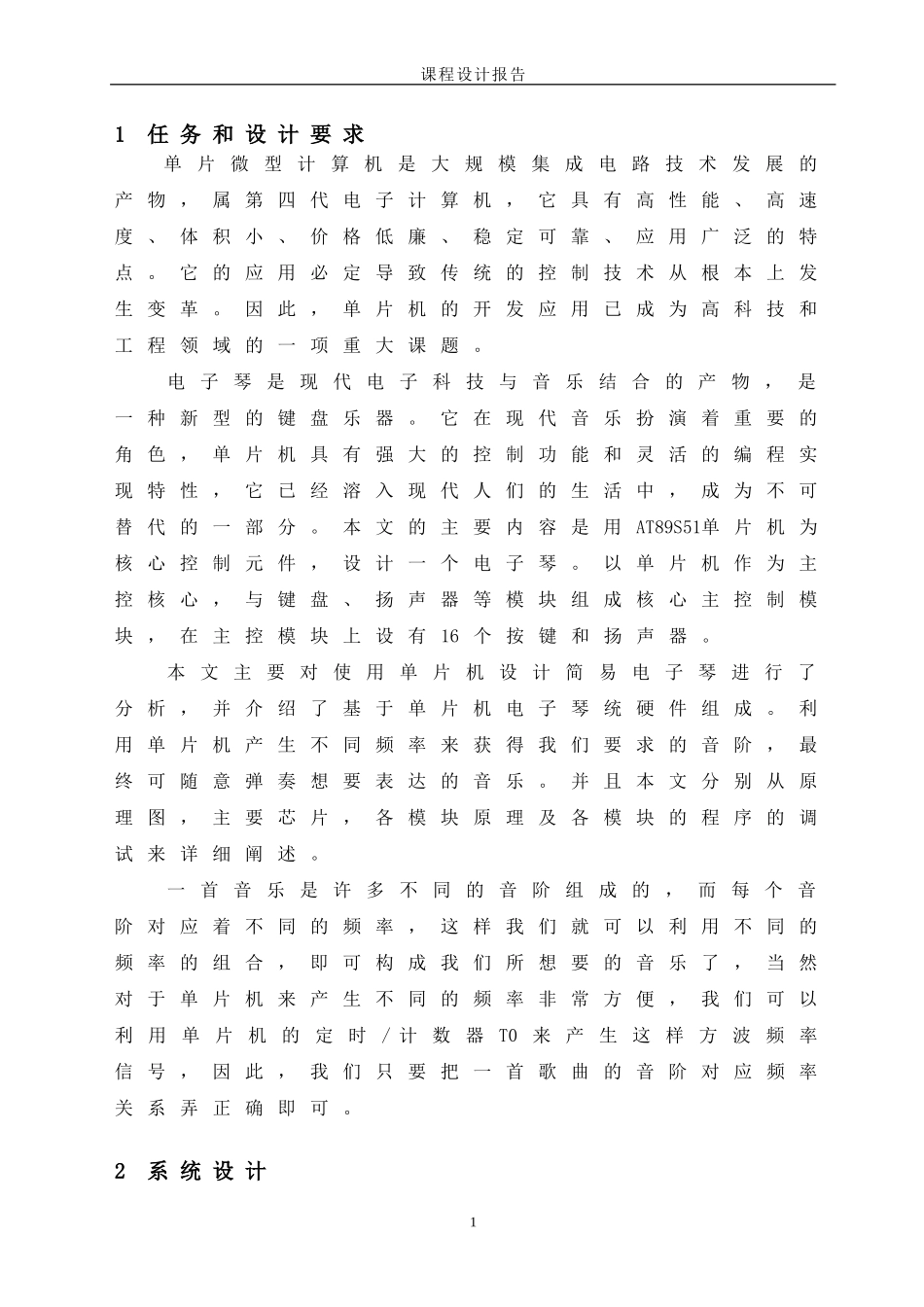

淮阴师范学院物理与电子电气工程学院课程设计报告学生姓名学号班级专业电子信息科学与技术题目基于AT89S52单片机多音阶电子琴的设计指导教师2012年11月课程设计报告1任务和设计要求单片微型计算机是大规模集成电路技术发展的产物，属第四代电子计算机，它具有高性能、高速度、体积小、价格低廉、稳定可靠、应用广泛的特点。它的应用必定导致传统的控制技术从根本上发生变革。因此，单片机的开发应用已成为高科技和工程领域的一项重大课题。电子琴是现代电子科技与音乐结合的产物，是一种新型的键盘乐器。它在现代音乐扮演着重要的角色，单片机具有强大的控制功能和灵活的编程实现特性，它已经溶入现代人们的生活中，成为不可替代的一部分。本文的主要内容是用AT89S51单片机为核心控制元件，设计一个电子琴。以单片机作为主控核心，与键盘、扬声器等模块组成核心主控制模块，在主控模块上设有16个按键和扬声器。本文主要对使用单片机设计简易电子琴进行了分析，并介绍了基于单片机电子琴统硬件组成。利用单片机产生不同频率来获得我们要求的音阶，最终可随意弹奏想要表达的音乐。并且本文分别从原理图，主要芯片，各模块原理及各模块的程序的调试来详细阐述。一首音乐是许多不同的音阶组成的，而每个音阶对应着不同的频率，这样我们就可以利用不同的频率的组合，即可构成我们所想要的音乐了，当然对于单片机来产生不同的频率非常方便，我们可以利用单片机的定时/计数器T0来产生这样方波频率信号，因此，我们只要把一首歌曲的音阶对应频率关系弄正确即可。2系统设计1课程设计报告2.2.1播放模块播放模块是由喇叭构成，它几乎不存在噪声，音响效果较好，而且由于所需驱动功率较小，且价格低廉，所以，被广泛应用。2.2.2按键控制模块电子琴设有8个按键，其中7个作为音符输入，另外一个作为模式转换按键，实现用户存放的自动播放歌曲。7个按键分别代表7个音符，包括中音段的全部音符，通过软硬件设计，模式转换按键触发外部中断，中断使程序跳转，实现模式转换，启动电子琴。然后通过查询电子琴所按下的按键，读取电子琴输入状态，跳转到对应的程序入口，实现自编歌曲的。2.3总体硬件组成框图该设计方案是通过按键随意按下所要表达的音符，作为电平送给主体电路，中央处理器通过识别，解码输出音符，在扬声器中发出有效的声音。通过这样可以不断的弹奏我们想要的音符或者是音调，电路由复位电路，指示灯电路，和功能按键电路组成，通过功能键可以选择播放音乐或者弹奏音节，硬件主要有下面几个部分组成。系统框图3硬件设计为了使电子琴的控制系统更加的方便、灵活以及稳定性，我们对系统硬件进行了简约和优化，使硬件更加的实用，更加的人性化，硬件电路包括中心控制模块、播放模块、按键控制模块、复位按键模块四大类3.1电路原理图2键盘输入功能选择(弹奏/播放)AT89S52单片机音频放大喇叭发声课程设计报告3.2主要单元电路3.2.1中心控制模块的硬件设计这次设计的中心控制模块是采用AT89S52单片机来控制整个系统。其中P2口作为输入口，P1口为信号输出口，P1.0连接音响驱动电路。3.2.2声音播放模块的硬件设计如下图所示，为声音的播放模块，它接到P1.0口上，当有按键按下时，它通过AT89S52中心控制芯片的识别后发出相应的音符。3课程设计报告3.3元件清单AT89C52单片机一个，按键16个，30pF电容两个，喇叭一个，LM386音频放大器一个，电阻，电容若干。4软件设计4.1程序流程图4.2主要功能程序设计4T0中断入口课程设计报告4.1音乐产生的原理一首音乐是许多不同的音阶组成的，而每个音阶对应着不同的频率，这样我们就可以利用不同的频率的组合，即可构成我们所想要的音乐了，当然对于单片机来产生不同的频率非常方便，我们可以利用单片机的定时/计数器T0来产生这样方波频率信号，因此，我们只要把一首歌曲的音阶对应频率关系正确即可。若要产生音频脉冲，只要算出某一音频的周期（1/频率），再将此周期除以2，即为半周期的时间。利用定时器计时半周期时间，每当计时终止后就将P1.0反相，然后重复计时再反相。就可在P1.0引脚上得到此频率的脉冲。利用AT89C51的内部定时器使其工作计数器模式（MOD...
