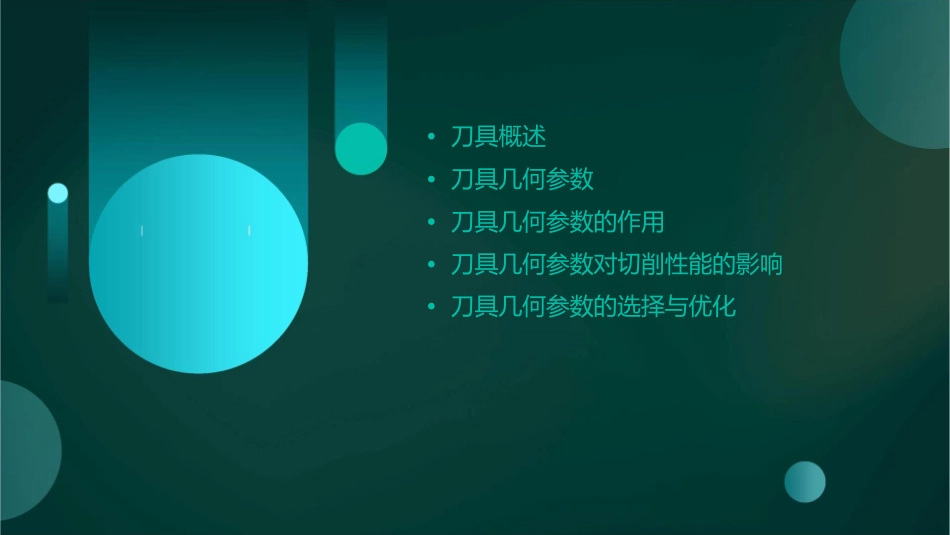

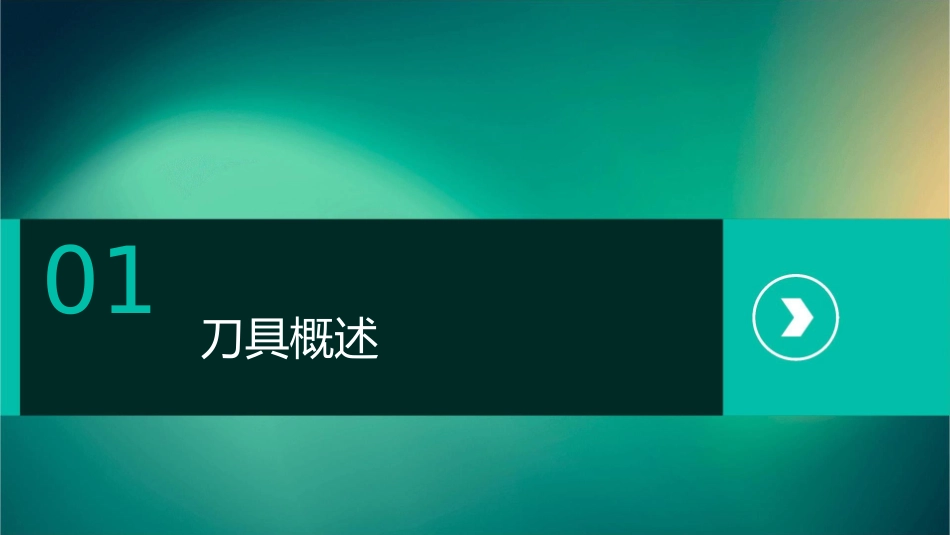

•刀具概述•刀具几何参数•刀具几何参数的作用•刀具几何参数对切削性能的影响•刀具几何参数的选择与优化01刀具概述刀具的定义与分类总结词刀具是金属切削加工中用于切除工件材料的工具，具有特定的几何形状和参数。根据用途和功能的不同，刀具可分为多种类型。详细描述刀具是由硬质合金、高速钢、碳素工具钢等材料制成的金属切削工具，主要用于车、铣、刨、磨等加工过程中切除工件多余的材料，使其达到所需的形状、尺寸和表面粗糙度要求。根据刀具的用途和功能，可分为车刀、铣刀、钻头、铰刀、丝锥等类型。刀具的几何参数总结词详细描述刀具材料的选择总结词详细描述选择合适的刀具材料是保证切削加工效率和加工质量在选择刀具材料时，需要考虑被加工材料的硬度、耐磨性、韧性等因素，以及切削加工的条件和要求。常用的刀具材料包括硬质合金、高速钢、碳素工具钢等。硬质合金具有较高的硬度和耐磨性，适用于加工硬度较高的材料；高速钢具有较好的韧性和耐磨性，适用于加工韧性较好的材料；碳素工具钢具有较好的韧性和耐磨性，价格相对较低，适用于加工一般钢材和铸件。根据具体情况选择合适的刀具材料，可以提高切削加工效率和加工质量。的重要因素之一。02刀具几何参数前角刀具前角是刀具的一个基本参数，它对切削过程中的切削力、切削热、切削的稳定性、刀具的耐用度以及工件的加工质量具有重要影响。前角的大小决定了刀具切削部分的锋利程度和切屑变形程度。前角增大，切削力减小，切削温度降低，但刀具的强度和散热条件变差；反之，前角减小，切削力增大，切削温度升高，刀具的强度和散热条件变好。合理选择前角对于改善切削过程、提高生产效率具有重要的意义。后角主偏角主偏角是主切削刃在基面上的投影与进给方向之间的夹角。主偏角的大小对切削过程中的切削力、切削热、切屑的形状和尺寸以及加工表面的质量都有一定的影响。主偏角减小，切削宽度增大，切削深度减小，切削刃单位长度上的负荷减轻，但切削阻力矩增大；反之，主偏角增大，切削宽度减小，切削深度增大，切削刃单位长度上的负荷增大，但切削阻力矩减小。合理选择主偏角对于提高加工效率和降低刀具磨损具有重要意义。副偏角副偏角是副切削刃在基面上的投影与进给反方向之间的夹角。副偏角的大小对已加工表面的粗糙度和刀具寿命具有重要影响。副偏角减小，可以减小已加工表面的粗糙度，但会增大副切削刃与已加工表面之间的摩擦，加速刀具磨损；反之，副偏角增大，可以增加副切削刃与已加工表面之间的距离，减小摩擦和刀具磨损，但会增大已加工表面的粗糙度。合理选择副偏角对于提高加工质量和延长刀具寿命具有重要意义。刃倾角03刀具几何参数的作用前角的作用切削性能刀具寿命前角的大小影响切削层的变形程度和切削力的大小。增大前角可以减小切削层的变形和切削力，使切削轻快，提高切削效率。前角的大小也影响刀具的耐用度。增大前角可以减少切削刃的应力，提高刀具的耐用度。切屑形状前角对切屑的卷曲半径和切屑的流出方向有影响。适当增大前角可以减小切屑的卷曲半径，使切屑易于排出。后角的作用减少振动减小摩擦提高刀具寿命主偏角的作用010203切削分力方向刀尖强度切削层形状副偏角的作用减小摩擦控制切屑形状提高刀具寿命副偏角的大小影响副切削刃与已加工表面之间的摩擦。适当减小副偏角可以减小摩擦，降低表面粗糙度。副偏角对切屑的卷曲半径有影响，可以用来控制切屑的形状，方便切屑的排出。副偏角的大小也影响刀尖的磨损和刀具寿命。较大的副偏角可以减小刀尖的磨损，提高刀具寿命。刃倾角的作用控制切屑流向影响切削分力提高刀尖强度刀具几何参数对切削性能04的影响前角对切削性能的影响前角大小对切削力的影响前角大小对切削温度的影响前角大小对刀具耐用度的影响前角大小对工件表面质量的影响后角对切削性能的影响后角大小对切削力的影响后角大小对刀具耐用度的影响ABCD后角大小对切削温度的影响后角大小对工件表面质量的影响主偏角对切削性能的影响主偏角对切削力的影响当主偏角增大时，切削力减小；当主偏角减小时，切削力增大。主偏角对切削温度的影响当主偏角增大时，切削温度降低；当主偏...
