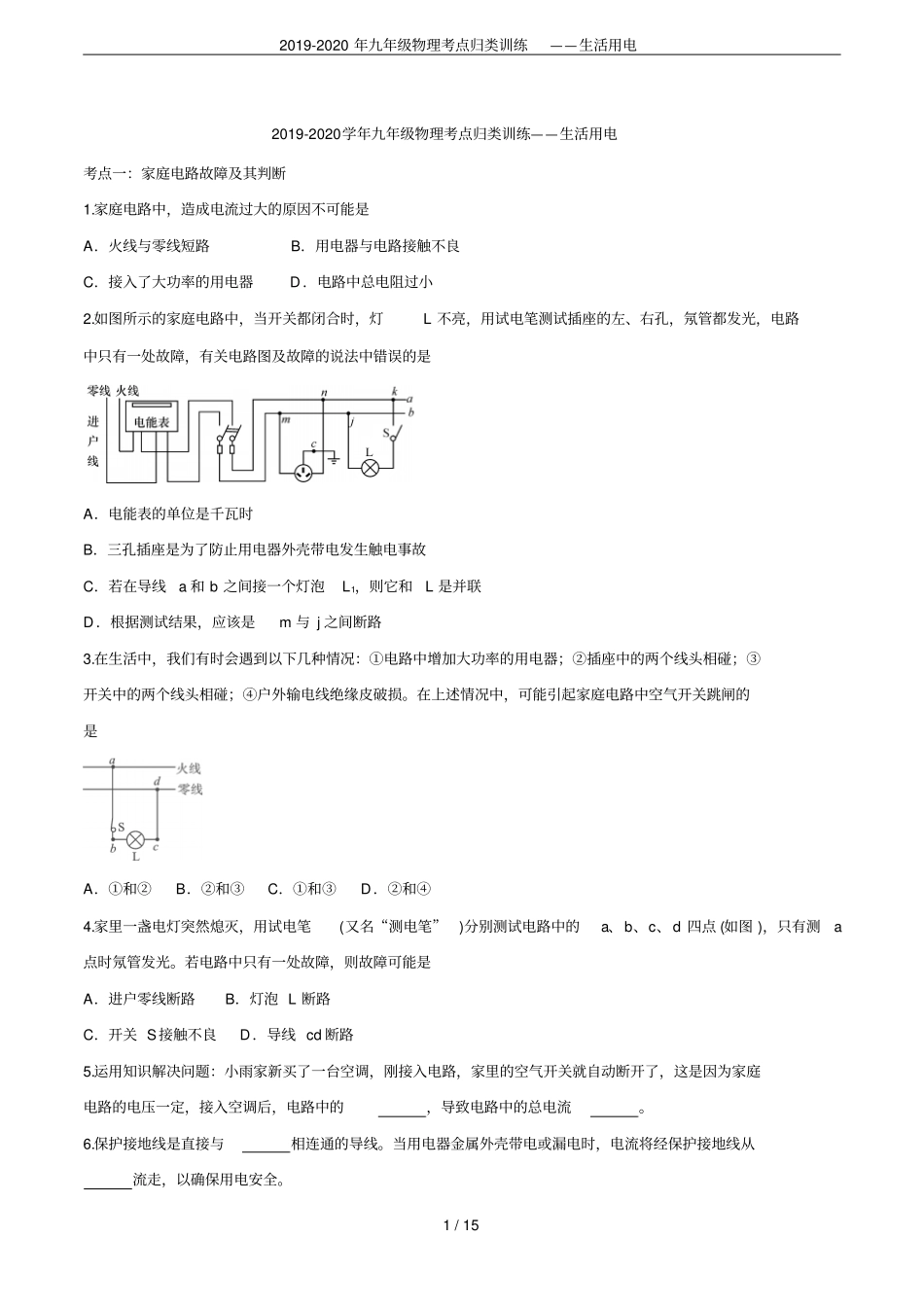

2019-2020年九年级物理考点归类训练——生活用电1/152019-2020学年九年级物理考点归类训练——生活用电考点一：家庭电路故障及其判断1.家庭电路中，造成电流过大的原因不可能是A．火线与零线短路B．用电器与电路接触不良C．接入了大功率的用电器D．电路中总电阻过小2.如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，有关电路图及故障的说法中错误的是A．电能表的单位是千瓦时B．三孔插座是为了防止用电器外壳带电发生触电事故C．若在导线a和b之间接一个灯泡L1，则它和L是并联D．根据测试结果，应该是m与j之间断路3.在生活中，我们有时会遇到以下几种情况：①电路中增加大功率的用电器；②插座中的两个线头相碰；③开关中的两个线头相碰；④户外输电线绝缘皮破损。在上述情况中，可能引起家庭电路中空气开关跳闸的是A．①和②B．②和③C．①和③D．②和④4.家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点(如图)，只有测a点时氖管发光。若电路中只有一处故障，则故障可能是A．进户零线断路B．灯泡L断路C．开关S接触不良D．导线cd断路5.运用知识解决问题：小雨家新买了一台空调，刚接入电路，家里的空气开关就自动断开了，这是因为家庭电路的电压一定，接入空调后，电路中的，导致电路中的总电流。6.保护接地线是直接与相连通的导线。当用电器金属外壳带电或漏电时，电流将经保护接地线从流走，以确保用电安全。2019-2020年九年级物理考点归类训练——生活用电2/157.家庭照明电路中的用电器是(填“串联”或“并联”)连接的；使用试电笔检测电路时，若氖管发光，表明试电笔的笔尖接触的是(填“零”或“火”)线。8.如图所示，闭合开关，电灯不亮，若用试电笔接触D点时氖管发光，接触E点时不发光，说明间断路。若试电笔接触A至F各点都发光，说明线断了。9.暑期持续“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。根据学过的物理知识回答：(1)“超负荷”是指如图(填“①”或“②”)中所示情况。(2)使火灾发生的理论依据是电流越大，根据焦耳定律Q＝I2Rt，产生的热量就越。(3)预防这种火灾发生应采取什么措施？请你提出一条：。10.认识短路的危害和保险丝的作用。【设计实验】目的：认识短路的危害。器材：低压电源(直流6V)、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表(演示电流表，0～5A)。【进行实验】(1)在图中，C、D间接上一段保险丝，A、B间接入电流表，其他部分如图所示连接好电路。(2)当开关闭合时，灯泡(填“发光”或“不发光”)，电流表(填“有”或“无”)示数。(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到2019-2020年九年级物理考点归类训练——生活用电3/15A．电流表没有读数，灯泡也不亮B．电流表的指针迅速摆动较大的幅度，灯泡变得非常亮C．电流表的指针迅速摆动较大的幅度，A、B间导线也随即熔断D．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断【分析论证】B、D间接入铜丝时，灯泡被短路，电路中电阻很小。根据欧姆定律知道，闭合开关的瞬间，线路中的电流很大。这时，通过保险丝的电流(填“等于”“小于”或“大于”)导线中的电流，但保险丝的电阻比导线大很多，根据焦耳定律，在电流相同时，导体中产生的热量跟电阻成正比，所以保险丝的温度更，又由于保险丝的熔点较低，所以发生了上述的现象。考点二：家庭电路及其连接1.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是A．火线上的保险丝应该改装到零线上B．甲处应装用电器，乙处应装开关C．当用电器功率增大时，通过保险丝的电流就增大D．当保险丝熔断后，可以用铜丝代替2.日常生活中有不少容易被我们忽略的物理知识，比如电饭锅利用电流的热效应工作，家庭中的电灯、电冰箱等用电器大多是(填“串”或“并”)联在电路中的；每盏灯与控制它的开关之间是(...
