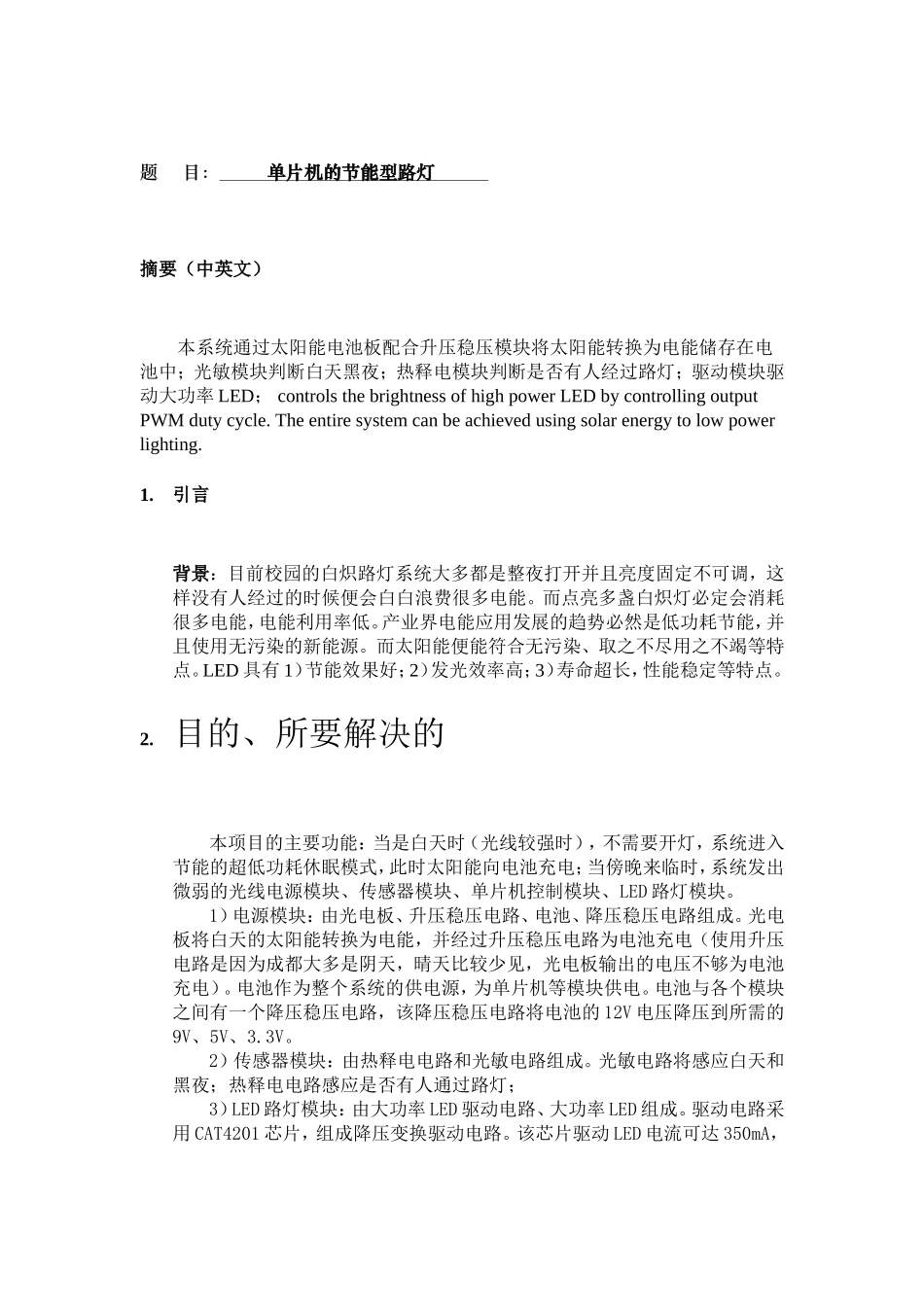

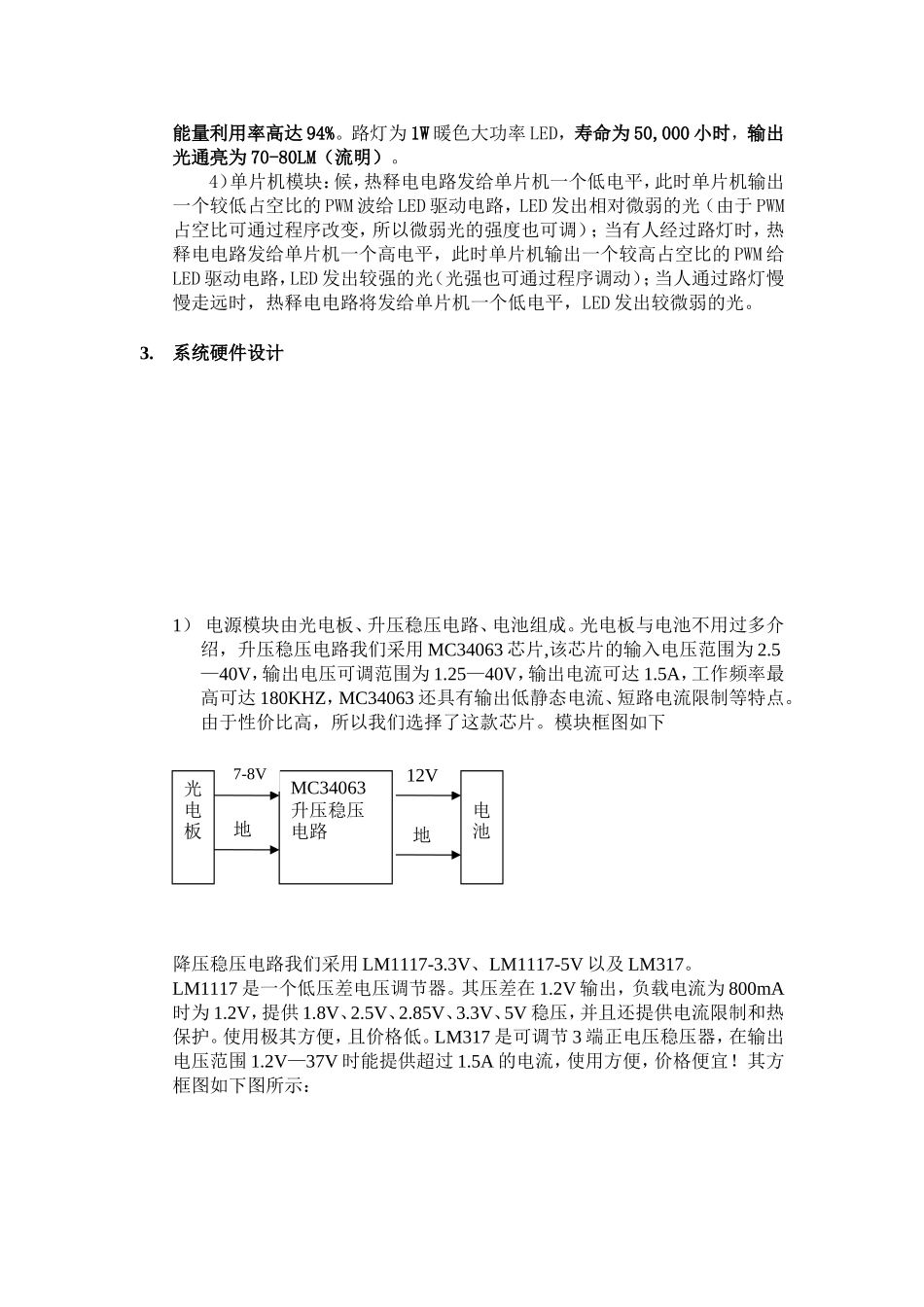

题目：单片机的节能型路灯摘要（中英文）本系统通过太阳能电池板配合升压稳压模块将太阳能转换为电能储存在电池中；光敏模块判断白天黑夜；热释电模块判断是否有人经过路灯；驱动模块驱动大功率LED；controlsthebrightnessofhighpowerLEDbycontrollingoutputPWMdutycycle.Theentiresystemcanbeachievedusingsolarenergytolowpowerlighting.1.引言背景：目前校园的白炽路灯系统大多都是整夜打开并且亮度固定不可调，这样没有人经过的时候便会白白浪费很多电能。而点亮多盏白炽灯必定会消耗很多电能，电能利用率低。产业界电能应用发展的趋势必然是低功耗节能，并且使用无污染的新能源。而太阳能便能符合无污染、取之不尽用之不竭等特点。LED具有1）节能效果好；2）发光效率高；3）寿命超长，性能稳定等特点。2.目的、所要解决的本项目的主要功能：当是白天时（光线较强时），不需要开灯，系统进入节能的超低功耗休眠模式，此时太阳能向电池充电；当傍晚来临时，系统发出微弱的光线电源模块、传感器模块、单片机控制模块、LED路灯模块。1）电源模块：由光电板、升压稳压电路、电池、降压稳压电路组成。光电板将白天的太阳能转换为电能，并经过升压稳压电路为电池充电（使用升压电路是因为成都大多是阴天，晴天比较少见，光电板输出的电压不够为电池充电）。电池作为整个系统的供电源，为单片机等模块供电。电池与各个模块之间有一个降压稳压电路，该降压稳压电路将电池的12V电压降压到所需的9V、5V、3.3V。2）传感器模块：由热释电电路和光敏电路组成。光敏电路将感应白天和黑夜；热释电电路感应是否有人通过路灯；3）LED路灯模块：由大功率LED驱动电路、大功率LED组成。驱动电路采用CAT4201芯片，组成降压变换驱动电路。该芯片驱动LED电流可达350mA，能量利用率高达94%。路灯为1W暖色大功率LED，寿命为50,000小时，输出光通亮为70-80LM（流明）。4）单片机模块：候，热释电电路发给单片机一个低电平，此时单片机输出一个较低占空比的PWM波给LED驱动电路，LED发出相对微弱的光（由于PWM占空比可通过程序改变，所以微弱光的强度也可调）；当有人经过路灯时，热释电电路发给单片机一个高电平，此时单片机输出一个较高占空比的PWM给LED驱动电路，LED发出较强的光（光强也可通过程序调动）；当人通过路灯慢慢走远时，热释电电路将发给单片机一个低电平，LED发出较微弱的光。3.系统硬件设计1）电源模块由光电板、升压稳压电路、电池组成。光电板与电池不用过多介绍，升压稳压电路我们采用MC34063芯片,该芯片的输入电压范围为2.5—40V，输出电压可调范围为1.25—40V，输出电流可达1.5A，工作频率最高可达180KHZ，MC34063还具有输出低静态电流、短路电流限制等特点。由于性价比高，所以我们选择了这款芯片。模块框图如下降压稳压电路我们采用LM1117-3.3V、LM1117-5V以及LM317。LM1117是一个低压差电压调节器。其压差在1.2V输出，负载电流为800mA时为1.2V，提供1.8V、2.5V、2.85V、3.3V、5V稳压，并且还提供电流限制和热保护。使用极其方便，且价格低。LM317是可调节3端正电压稳压器，在输出电压范围1.2V—37V时能提供超过1.5A的电流，使用方便，价格便宜！其方框图如下图所示：光电板MC34063升压稳压电路电池12V地7-8V地2）传感器模块由热释电电路和光敏电路组成。热释电技术比较成熟，其框图如下图所示光敏电路由光敏电阻、比较器以及继电器等元器件组成，通过光强变化引起电阻变化来分压，再经过比较器比较输出。输出高电平表示白天，低电平表示黑夜。继电器接收单片机的指令进行开关LED驱动的电源。3）LED路灯模块由LED驱动以及大功率LED组成。驱动芯片采用CAT4201，该芯片具有的特点如下：LED驱动电流可达350mA；6-28V宽电压工作范围；最多可驱动1W*6颗LED；BOOST工作方式，高效率；电流设定恒流精度高；封装小，空间利用率高；可并联使用，驱动功率可倍增其典型应用图如下：LED为1W大功率暖白LED，正向电流可达350mA，输出光通量为70-80LM（流明），正向电压3.3-3.6V，反向电压5V，功耗1W，寿命50,000小时，发光角度100-110度4.系统软件设计5.系统创新该系统的创新之处主要体现在以下几...
