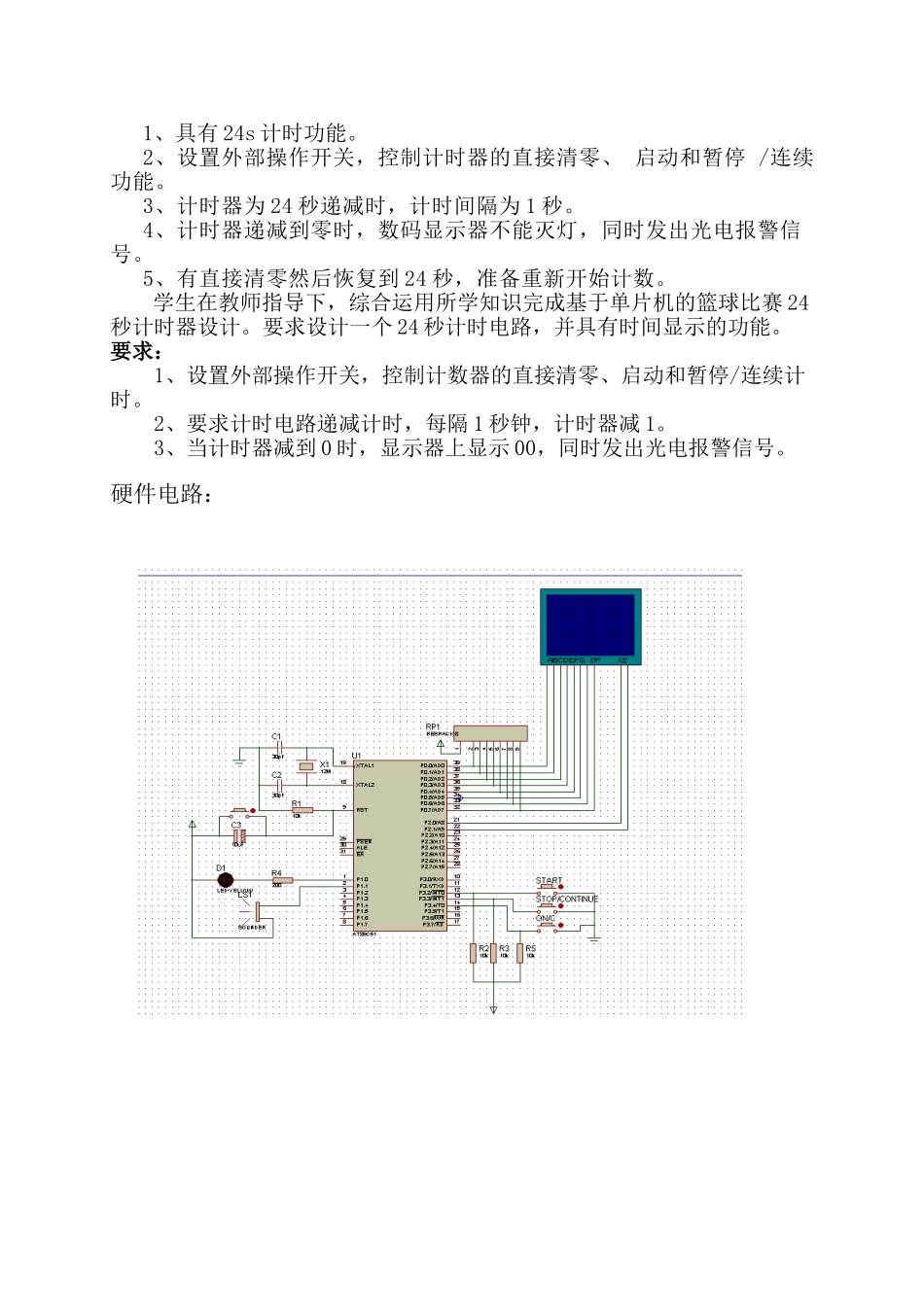

1、具有24s计时功能

2、设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能

3、计时器为24秒递减时，计时间隔为1秒

4、计时器递减到零时，数码显示器不能灭灯，同时发出光电报警信号

5、有直接清零然后恢复到24秒，准备重新开始计数

学生在教师指导下，综合运用所学知识完成基于单片机的篮球比赛24秒计时器设计

要求设计一个24秒计时电路，并具有时间显示的功能

要求：1、设置外部操作开关，控制计数器的直接清零、启动和暂停/连续计时

2、要求计时电路递减计时，每隔1秒钟，计时器减1

3、当计时器减到0时，显示器上显示00，同时发出光电报警信号

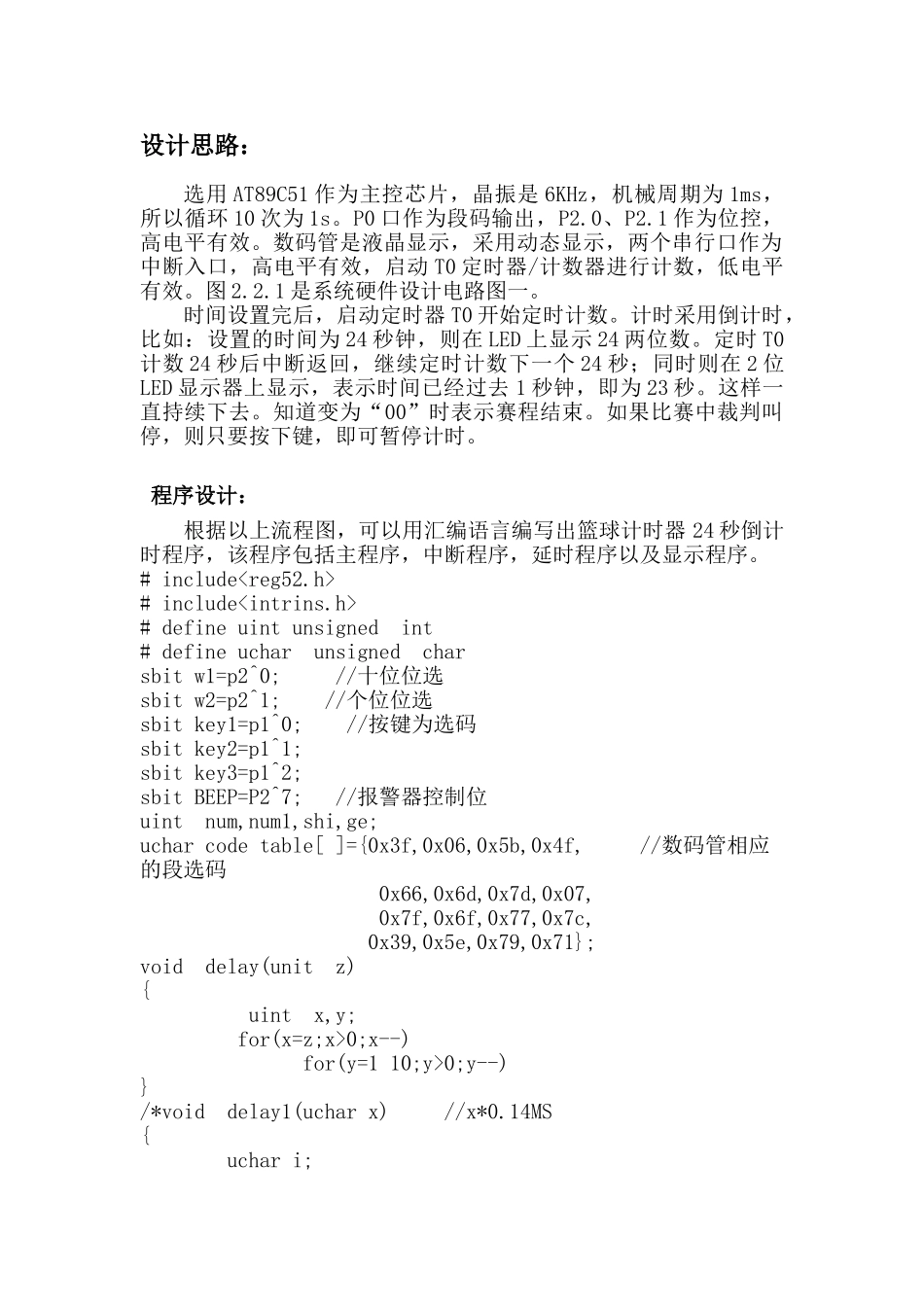

硬件电路：设计思路：选用AT89C51作为主控芯片，晶振是6KHz，机械周期为1ms，所以循环10次为1s

P0口作为段码输出，P2

1作为位控，高电平有效

数码管是液晶显示，采用动态显示，两个串行口作为中断入口，高电平有效，启动T0定时器/计数器进行计数，低电平有效

1是系统硬件设计电路图一

时间设置完后，启动定时器T0开始定时计数

计时采用倒计时，比如：设置的时间为24秒钟，则在LED上显示24两位数

定时T0计数24秒后中断返回，继续定时计数下一个24秒；同时则在2位LED显示器上显示，表示时间已经过去1秒钟，即为23秒

这样一直持续下去

知道变为“00”时表示赛程结束

如果比赛中裁判叫停，则只要按下键，即可暂停计时

程序设计：根据以上流程图，可以用汇编语言编写出篮球计时器24秒倒计时程序，该程序包括主程序，中断程序，延时程序以及显示程序

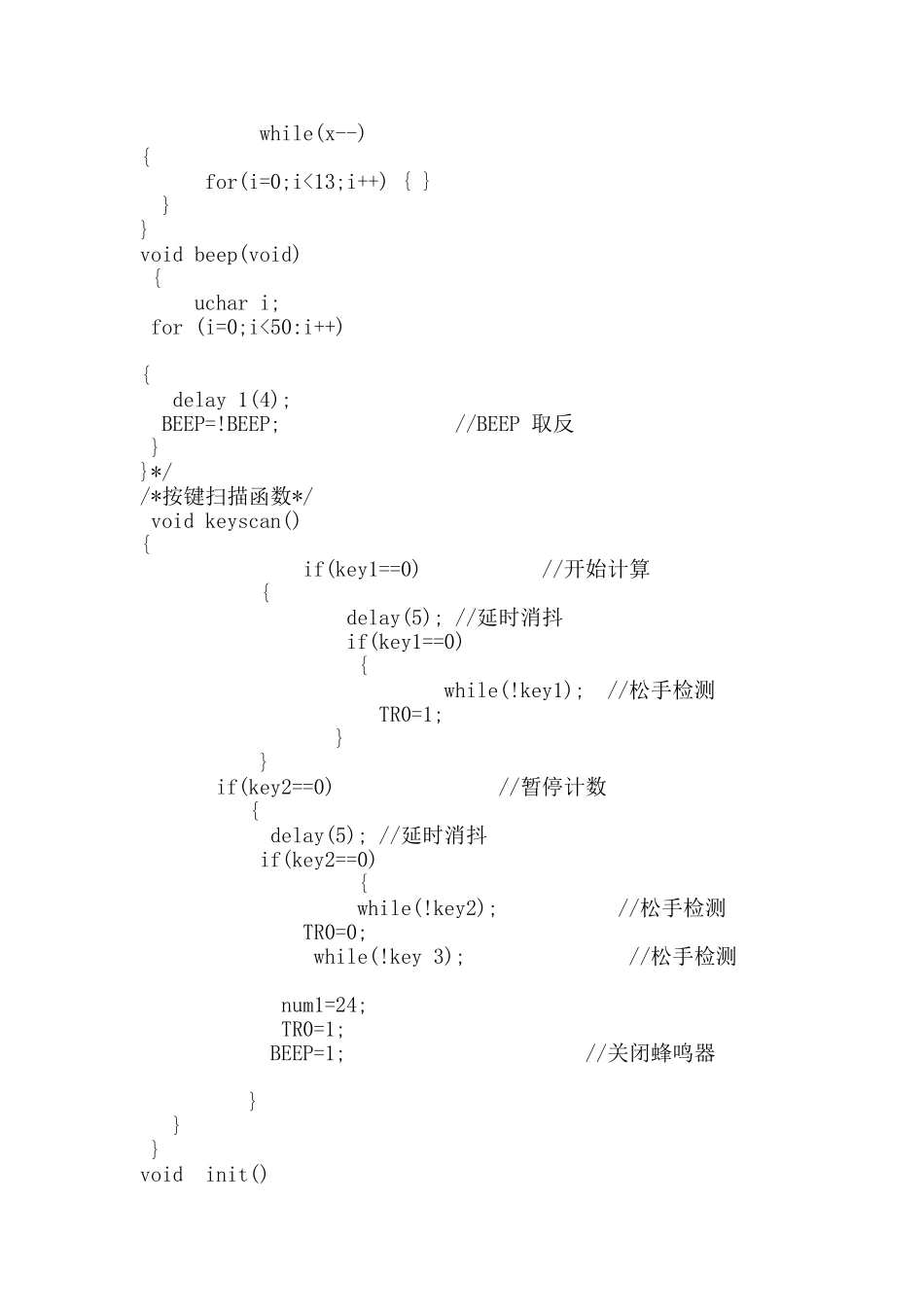

#include#include#defineuintunsignedint#defineucharunsignedcharsbitw1=p2^0;//十位位选sbitw2=p2^1;//个位位选sbitkey1=p1^0;//按键为选码sbitkey2=p1^1;s
