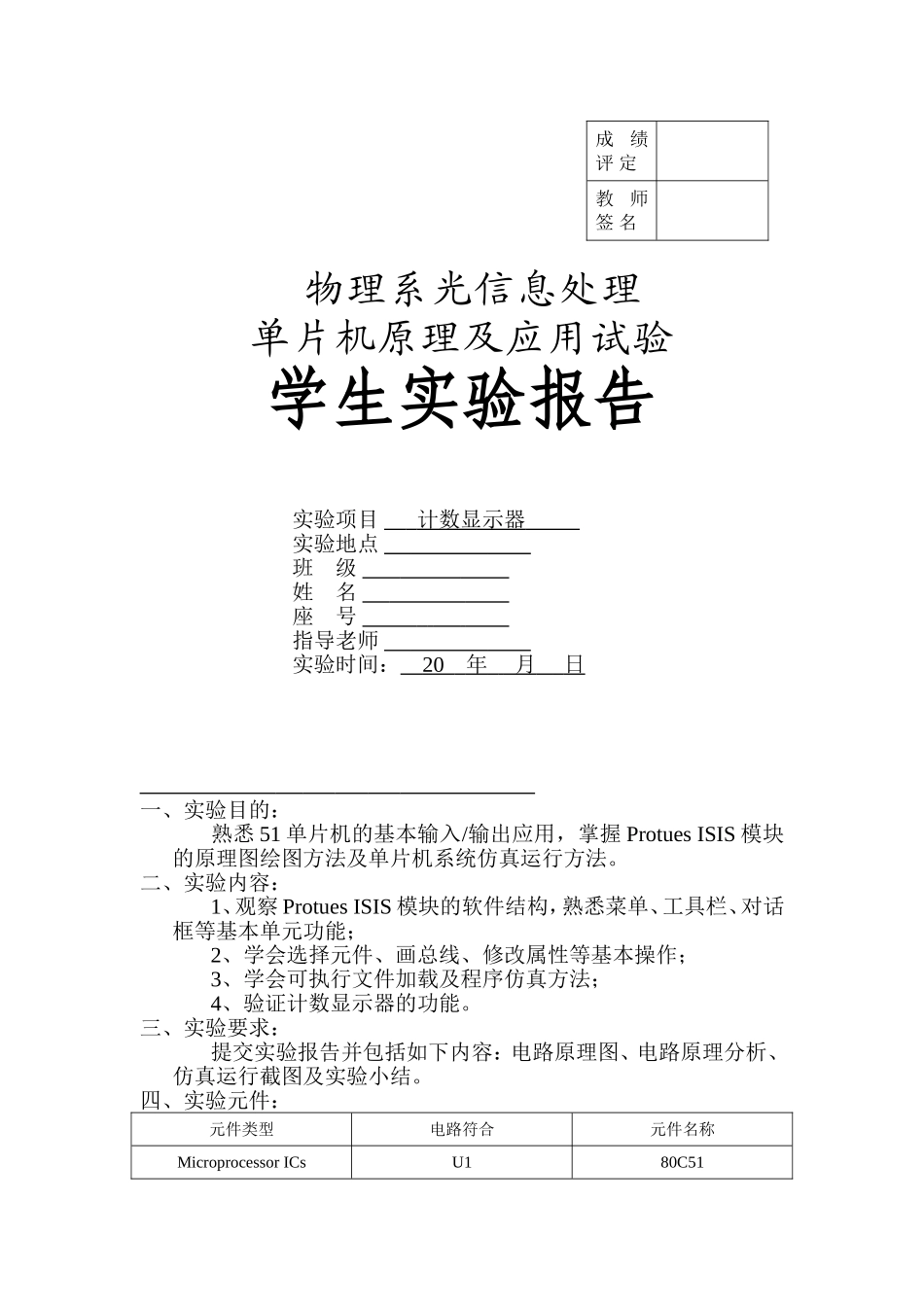

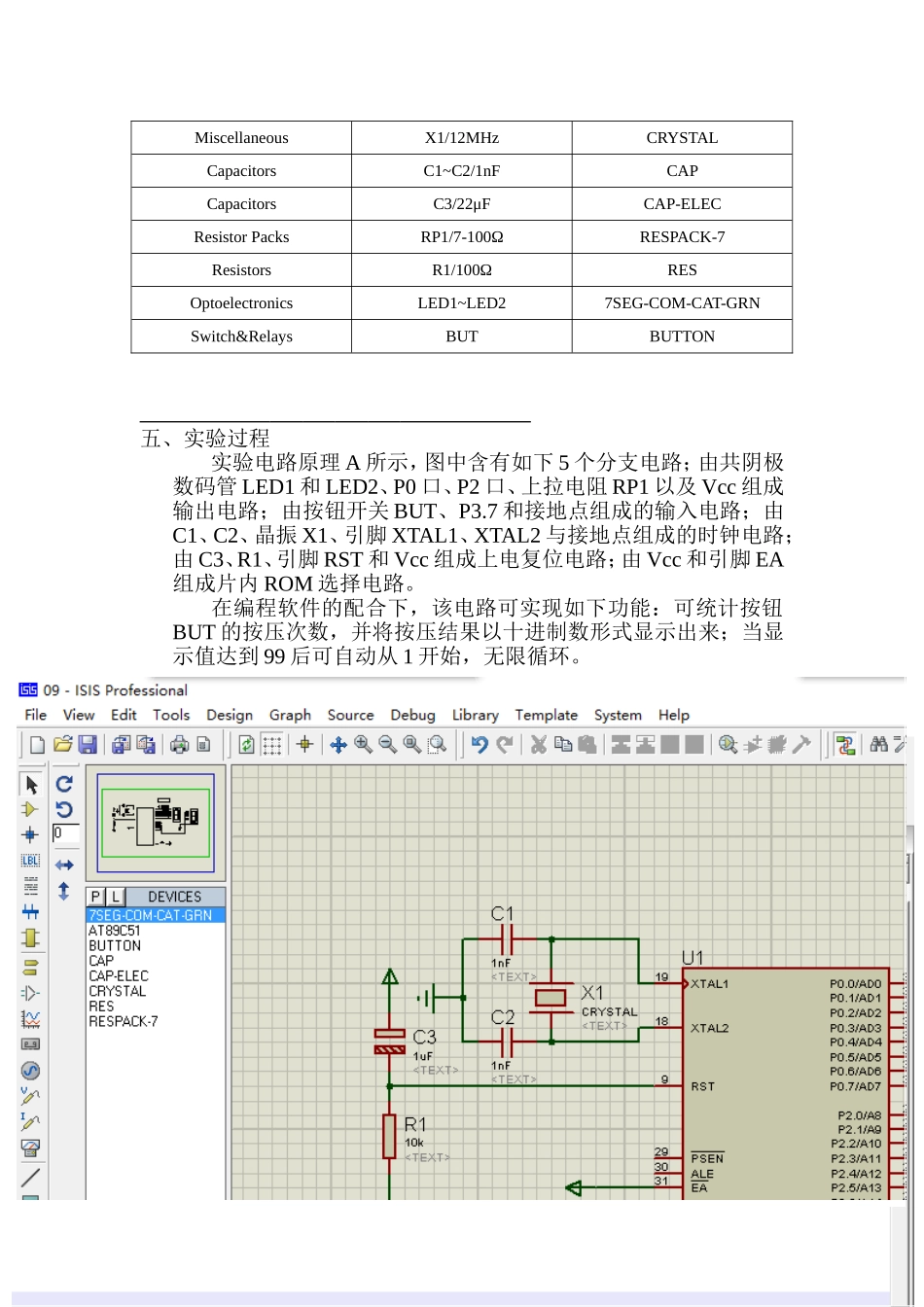

成绩评定教师签名物理系光信息处理单片机原理及应用试验学生实验报告实验项目计数显示器实验地点班级姓名座号指导老师实验时间:20年月日一、实验目的:熟悉51单片机的基本输入/输出应用,掌握ProtuesISIS模块的原理图绘图方法及单片机系统仿真运行方法。二、实验内容:1、观察ProtuesISIS模块的软件结构,熟悉菜单、工具栏、对话框等基本单元功能;2、学会选择元件、画总线、修改属性等基本操作;3、学会可执行文件加载及程序仿真方法;4、验证计数显示器的功能。三、实验要求:提交实验报告并包括如下内容:电路原理图、电路原理分析、仿真运行截图及实验小结。四、实验元件:元件类型电路符合元件名称MicroprocessorICsU180C51MiscellaneousX1/12MHzCRYSTALCapacitorsC1~C2/1nFCAPCapacitorsC3/22μFCAP-ELECResistorPacksRP1/7-100ΩRESPACK-7ResistorsR1/100ΩRESOptoelectronicsLED1~LED27SEG-COM-CAT-GRNSwitch&RelaysBUTBUTTON五、实验过程实验电路原理A所示,图中含有如下5个分支电路;由共阴极数码管LED1和LED2、P0口、P2口、上拉电阻RP1以及Vcc组成输出电路;由按钮开关BUT、P3.7和接地点组成的输入电路;由C1、C2、晶振X1、引脚XTAL1、XTAL2与接地点组成的时钟电路;由C3、R1、引脚RST和Vcc组成上电复位电路;由Vcc和引脚EA组成片内ROM选择电路。在编程软件的配合下,该电路可实现如下功能:可统计按钮BUT的按压次数,并将按压结果以十进制数形式显示出来;当显示值达到99后可自动从1开始,无限循环。六、仿真运行过程1、C51程序:232、程序框图3、计数器的仿真效果开始i=0;j=0;BUT是否触发i++;i=10?i=00;j=++j=10;j=0;LED1=j;LED2=iYYYNNN七、实验小结通过本次实验,使我们了解了Proteus的基本操作和运用Keilμvision软件,增强了我们的实际操作能力,提高了我们对单片机的认知。6
